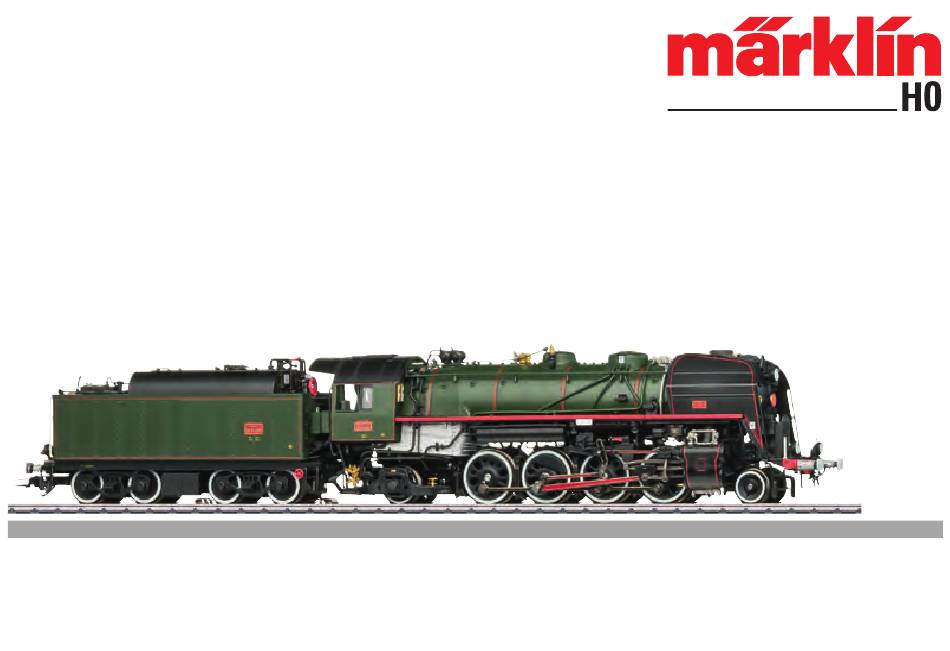

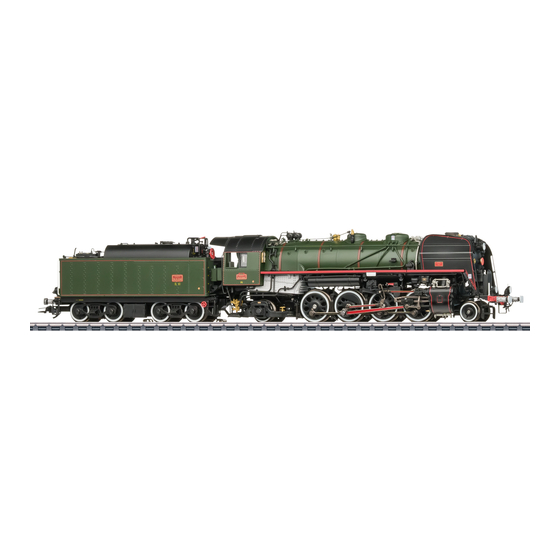

- Page 1 Modell der Dampflokomotive Serie 141-R 38141...
- Page 2 Seite Page Inhaltsverzeichnis Sommaire Sicherheitshinweise Remarques importantes sur la sécurité Wichtige Hinweise Information importante Funktionen Fonctionnement Schaltbare Funktionen Fonctions commutables Parameter / Register Paramètre / Registre Betriebshinweise Remarques sur l’exploitation Ergänzendes Zubehör Accessoires complémentaires Wartung und Instandhaltung Entretien et maintien Ersatzteile Pièces de rechange Table of Contents...
- Page 3 Página Sidan Indice de contenido Innehållsförteckning Aviso de seguridad Säkerhetsanvisningar Notas importantes Viktig information Funciones Funktioner Funciones conmutables Kopplingsbara funktioner Parámetro / Registro Parameter / Register Instrucciones de uso Driftanvisningar Accesorios complementarios Ytterligare tillbehör El mantenimiento Underhåll och reparation Recambios Reservdelar Indice del contenuto Pagina...
- Page 4 Sicherheitshinweise Funktionen • Die Lok darf nur mit einem dafür bestimmten Betriebssy- • Erkennung der Betriebsart: automatisch. stem (Märklin Wechselstrom, Märklin Delta, • Mfx-Technologie für Mobile Station / Central Station. Märklin Digital oder DCC) eingesetzt werden. Name ab Werk: 141-R 1244 SNCF •...
- Page 5 Schaltbare Funktionen Schaltbare Funktionen Spitzensignal / Schlusslicht rot Geräusch: Injektor Rauchgenerator Geräusch: Sanden Betriebsgeräusch Rangierlicht doppel A Geräusch: Mehrklangpfeife Rangiergang ABV, aus Geräusch: Lichtmaschine Geräusch: Lichtmaschine + Geräusch: Bremsenquietschen aus Spitzensignal Führerstandsbeleuchtung Geräusch: Sicherheitsventil Schlusslicht umschalten Geräusch: Ankuppeln (2 x rot -> 1 x rot) Triebwerksbeleuchtung Geräusch: Abkuppeln Geräusch: Luftpumpe...
- Page 6 Safety Notes Functions • This locomotive is to be used only with an operating • Recognition of the mode of operation: automatic. system designed for it (Märklin AC, Märklin Delta, • Mfx technology for the Mobile Station / Central Station. Märklin Digital or DCC).
- Page 7 Controllable Functions Controllable Functions Headlights / Red marker light Sound effect: Injector Smoke generator Sound effect: Sanding Operating sounds Double A switching light Sound effect: Multiple whistle blast Low speed switching range ABV, off Sound effect: Generator Sound effect: Squealing brakes off Sound effect: Generator + Headlights Engineer‘s cab lighting Sound effect: Safety valve...
- Page 8 Remarques importantes sur la sécurité Fonctionnement • La locomotive ne peut être mise en service qu’avec un • Détection du mode d’exploitation : automatique. système d’exploitation adéquat (Märklin AC, Märklin • Technologie mfx pour Mobile Station / Central Station. Delta, Märklin Digital ou DCC). Nom en codee en usine: 141-R 1244 SNCF •...
- Page 9 Fonctions commutables Fonctions commutables Fanal / Feu de fin de convoi rouge Bruitage : Injecteur Générateur de fumée Bruitage : Sablage Bruit d’exploitation Feu de manœuvre double A Bruitage : Sifflet à plusieurs tons Vitesse de manœuvre ABV, désactivé Bruitage : Dynamo d‘éclairage Bruitage : Grincement de freins Bruitage : Dynamo d‘éclairage + Fanal F21 désactivé...
- Page 10 Veiligheidsvoorschriften Functies • De loc mag alleen met een daarvoor bestemd bedrijfs- • Herkenning van het bedrijfssysteem: automatisch. systeem (Märklin AC, Märklin Delta, Märklin digitaal of • Mfx-technologie voor het Mobile Station / Central Station. DCC) gebruikt worden. Naam af de fabriek: 141-R 1244 SNCF •...
- Page 11 Schakelbare functies Schakelbare functies Frontsein / Sluitlicht rood Geluid: injector Rookgenerator Geluid: zandstrooier Bedrijfsgeluiden Rangeerlicht dubbel A Geluid: meertonige hoorn Rangeerstand ABV, uit Geluid: generator Geluid: piepende remmen uit Geluid: generator + Frontsein Cabineverlichting Geluid: veiligheidsventiel Sluitlichten omschakelen Geluid: aankoppelen (2 x rood ->...
- Page 12 • Responsabilidad y garantía conforme al documento de Aviso de seguridad garantía que se adjunta. • La locomotora solamente debe funcionar en un sistema de corriente propio (Märklin AC – Märklin Delta – • Eliminación: www.maerklin.com/en/imprint.html Märklin Digital o DCC). Funciones •...
- Page 13 Funciones conmutables Funciones conmutables Señal de cabeza / Luces de cola rojas Ruido: Inyector Generador de humo Ruido: Arenado Ruido de explotación Luces de maniobra doble A Ruido: Silbato multisonido Maniobrar (velocidad lenta) ABV, apagado Ruido: Dinamo Ruido: Desconectar chirrido de los Ruido: Dinamo + Señal de cabeza frenos Ruido: Válvula de seguridad...
- Page 14 • Smaltimento: www.maerklin.com/en/imprint.html Avvertenze per la sicurezza • Tale locomotiva deve essere impiegata soltanto con un Funzioni sistema di funzionamento adeguato per questa (Märklin AC, • Riconoscimento del tipo di funzionamento: automatico Märklin Delta, Märklin Digital oppure DCC). • Tecnologia mfx per Mobile Station / Central Station. •...
- Page 15 Funzioni commutabili Funzioni commutabili Segnale di testa / Fanale di coda rosso F0 Rumore: Iniettore Apparato fumogeno Rumore: sabbiatura Rumori di esercizio Fanale di manovra a doppia A Rumore: fischio a più toni Andatura da manovra ABV, spento Rumore: Generatore elettrico Rumore: Generatore elettrico + Rumore: stridore dei freni escluso Segnale di testa...
- Page 16 Säkerhetsanvisningar Funktioner • Loket får endast köras med ett därtill avsett driftsystem • Driftsättet igenkänns automatiskt. (Märklin AC, Märklin Delta, Märklin Digital eller DCC). • Mfx-teknologi för Mobile Station / Central Station. • Använd endast nätadaptrar och transformatorer anpas- Namn fran tillverkaren: 141-R 1244 SNCF sade för det lokala elnätet.
- Page 17 Kopplingsbara funktioner Kopplingsbara funktioner Frontstrålkastare / Slutljus rött Ljud: Injektor Röksats Ljud: Sandning Trafikljud Rangerljus dubbel A Ljud: Flertons-vissla Rangerkörning ABV, från Ljud: Belysningsmaskin Ljud: Belysningsmaskin + Ljud: Bromsgnissel, från Frontstrålkastare Förarhyttsbelysning Ljud: Säkerhetsventil Slutljus omkoppling (2 x rött -> 1 x rött) F7 Ljud: Påkoppling Underredesbelysning Ljud: Avkoppling...
- Page 18 Vink om sikkerhed Funktioner • Lokomotivet må kun bruges med et driftssystem • Registrering af driftsarten: automatisk. (Märklin AC, Märklin Delta, Märklin Digital eller DCC), der • Mfx-teknologi til Mobile Station / Central Station. er beregnet dertil. Navn ab fabrik: 141-R 1244 SNCF •...
- Page 19 Styrbare funktioner Styrbare funktioner Frontsignal / Slutlys rødt Lyd: Injektor Røggenerator Lyd: Sanding Driftslyd Rangerlys dobbelt A Lyd: Flertonefløjte Rangergear ABV, fra Lyd: Generator Lyd: Pibende bremser fra Lyd: Generator + Frontsignal Kabinebelysning Lyd: Sikkerhedsventil Skift baglygte (2 x rødt -> 1 x rødt) Lyd: Sammenkobling Motorbelysning Lyd: Afkobling...
- Page 20 Wert • Value • CV (Parameter) • CV (Parameter) • CV (Paramètre) • Valeur • Waarde • CV (Parameter) • CV (Parámetro) • CV (Parametro) • CV-Nr. Valor • Valore • CV (Parameter) • CV (Parameter) Värde • Værdi Adresse • Address • Adresse • Adres • 01 - (80)* 255 Código •...
- Page 21 CV 50 Alternative Protokolle • CV 50 Alternative Protocols • CV 50 Autres protocoles • CV 50 Alternatieve protocollen • CV 50 Protocolos alternativos • CV 50 Protocolli alternativi • CV 50 Alternativa protokoll • CV 50 Alternative protokoller Analog AC Analog DC DCC oder MM Werte...
- Page 22 Verstellbarer Tenderabstand. In Werksauslieferung langer Tenderabstand eingestellt. Zum Verpacken den langen Tenderabstand einstellen! Adjustable tender spacing. The unit comes from the factory with the long tender spacing set. Extend the spacing between the locomotive and tender to the longest point for packaging purposes. Ecart entre tender et loco réglable.
- Page 23 nur für die Vitrine only for display use pour la vitrine alleen voor in de vitrine sólo para la vitrina soltanto per la vetrina av modellen i monter/vitrin kun til udstilling Radius > 360 mm...
- Page 24 Dieses Modell ist größer als das übliche Les dimensions de ce modèle dépassent le gabarit Lichtraumprofil. Vor allem in Kurven d’encombrement usuel. C’est surtout en courbe que le mo- schwenkt das Modell sehr weit aus. dèle se déporte très fort. Avant la première mise en service, Überprüfen Sie daher vor dem ersten vérifiez donc que le modèle ne heurte pas les signaux, mâts Einsatz, ob dieses Modell ohne Berüh-...
- Page 25 Este modelo necesita más holgura de la usual. Sobre todo Denna modell har större frigångshöjd än vanligt. Framförallt en curvas gira hacia afuera. Examine antes de que circule i kurvor svänger modellen ut mycket. Därför måste du, innan en su instalación la posición de los semáforos, postes du använder modellen för första gången, undersöka om de catenaria, barandillas de los puentes, entradas a los modellen kann köras på...
- Page 26 Befahrbarer Mindestradius 360 mm. Minimum radius for operation is 360 mm / 14-3/16“. Rayon minimal d’inscription en courbe 360 mm. Minimale te berijden radius: 360 mm. Radio mínimo describible 360 mm. Raggio minimo percorribile 360 mm. Kan köras på en minsta radie av 360 mm. Farbar mindsteradius 360 mm.
- Page 27 Märklin 72270 ~ 0,2 ml...
- Page 28 Potential Problems with the Smoke Generator • The smoke generator cannot be filled any more than halfway with smoke fluid. • There should not be any air bubbles in the smoke genera- tor. • The connecting wire on the underside of the smoke generator must have a clean contact with the connection field in the locomotive’s frame.
- Page 29 Instrucciones importantes para el buen uso del fumígeno Potentiella felkällor på rökgeneratorn • Llenar el cartucho solamente hasta la mitad con líquido • Rökgeneratorn får maximalt fyllas till hälften med rökväts- fumígeno. • Prestar atención que no se forme una burbuja de aire en •...
- Page 30 An dieser Lokomotive ist die Kurzkupplung für Fahrzeuge En esta locomotora está montado el enganche corto para mit geringerer Pufferhöhe montiert. Um ein problemloses vehículos con topes de baja altura. Para hacer posible un Kuppeln zu ermöglichen muss an den zu kuppelnden Wagen enganche sin problemas, se debe montar el enganche corto die Kurzkupplung 72000 montiert werden.
- Page 32 Radius > 500 mm...
- Page 37 Trix 66626...
- Page 40 1 Windleitbleche E395 021 Hinweis: Einige Teile werden nur ohne oder mit anderer 2 Rauchgenerator 72 270 Farbgebung angeboten. Teile, die hier nicht aufgeführt sind, 3 Motor E264 215 können nur im Rahmen einer Reparatur im Märklin-Repara- 4 Linsenschraube E269 996 tur-Service repariert werden.
- Page 41 Opmerking: enkele delen worden alleen kleurloos of in een necessario un contatto ruota-rotaia dei rotabili permanente, andere kleur aangeboden. Delen die niet in de in de lijst esente da interruzioni. Non eseguite alcuna modificazione ai voorkomen, kunnen alleen via een reparatie in het Märklin- componenti conduttori di corrente.
- Page 44 La locomo�ve se recycle Gebr. Märklin & Cie. GmbH Stuttgarter Straße 55 - 57 73033 Göppingen 393539/0424/Sc1Cm Germany Änderungen vorbehalten www.maerklin.com / service@maerklin.de www.maerklin.com/en/imprint.html © Gebr. Märklin & Cie. GmbH...
