1.
MISE EN PLACE DU PRESSE ETOUPE ....... 2
2.
CABLAGE DU COFFRET ECO ...................... 2
F
Consulter également les instructions de pose :
- Moteur Calpeda 4'' - 4CS-R
- Pompe de forage 4'' - 4SDP

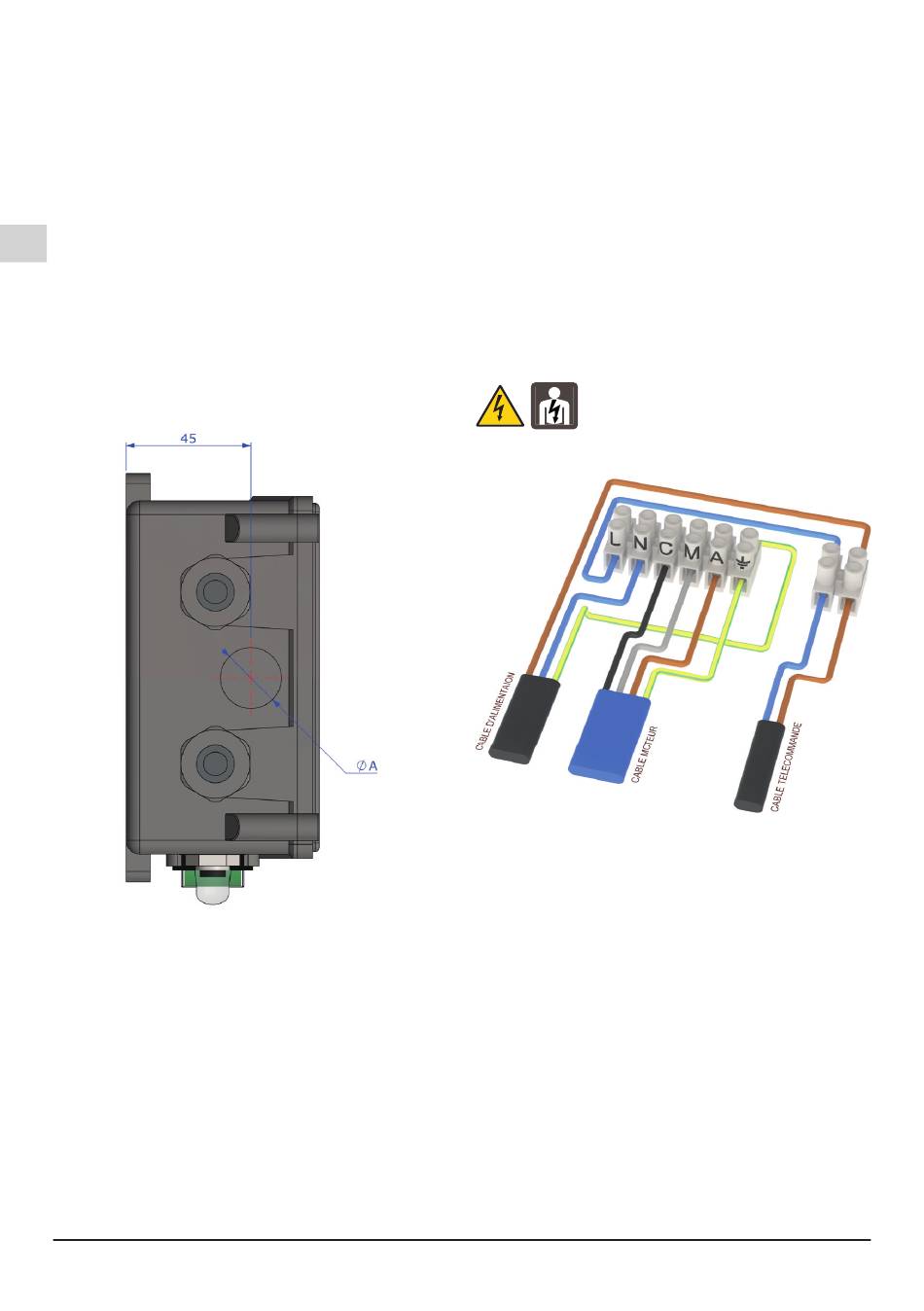

1. MISE EN PLACE DU PRESSE ETOUPE
Repérer suivant le schéma ci dessous, puis percer
au diamètre approprié.
- Dans le cas du presse étoupe pour câble rond
ØA = 22mm
- Dans le cas du presse étoupe spécial câble plat
ØA = 25mm.
Page 2 / 4
Rev. 2005
2. CABLAGE DU COFFRET ECO
Le raccordement électrique doit être
eff ectué
conformément aux normes et autres
règlements localement applicables.
La télécommande doit être assurée par un contact
sec normalement ouvert NO (ex : contacteur
manométrique, régulateur de niveau, ...).
Sous réserves de modifi cation.
Instructions de raccordement complémentaire - 4SDP-E
par
un
professionnel,
et
