Transmission de données
20
Emplacement 0 : DAP
• 0 : rsg45
Description/configuration de l' a ppareil : le nom affecté dans cette configuration (=Nom
de la station) est affiché ici. Le nom affecté dans la configuration doit correspondre au
nom défini dans l' a ppareil, étant donné que l' a ppareil est identifié pour l' é change cyclique
de données sur la base de son nom.
• X1 : PN-IO
Description/configuration de l' i nterface PROFINET : temps de mise à jour, temps de
surveillance, redondance des médias, etc.
• P1 : Port 1 / P2 : Port2
Description/configuration des ports physiques : topologie, options disponibles, etc.
L' e mplacement 1 n' e st pas utilisé actuellement et ne peut pas être configuré. Toute
configuration de cet emplacement sera rejetée par l' a ppareil.
Sélection des données à transférer (SIMATIC STEP 7 V5.5 et TIA Portal V13)
Les données cycliques sont configurées en deux étapes :
Dans la première étape, le type et le nombre d' e ntrées/voies disponibles sont sélectionnés
par la configuration de l' e mplacement avec un module.
Dans la deuxième étape, l' e ntrée/la voie et les données à transférer sont déterminés par la
configuration du sous-emplacement avec un sous-module.
La figure ci-dessous donne un aperçu des modules et sous-modules disponibles sur la base
des spécifications du Tableau, Figure : Emplacement/sous-emplacement ↔ entrées/
voies et Tableau, Figure : SubmoduleNumber ↔ données d'entrée/de sortie :

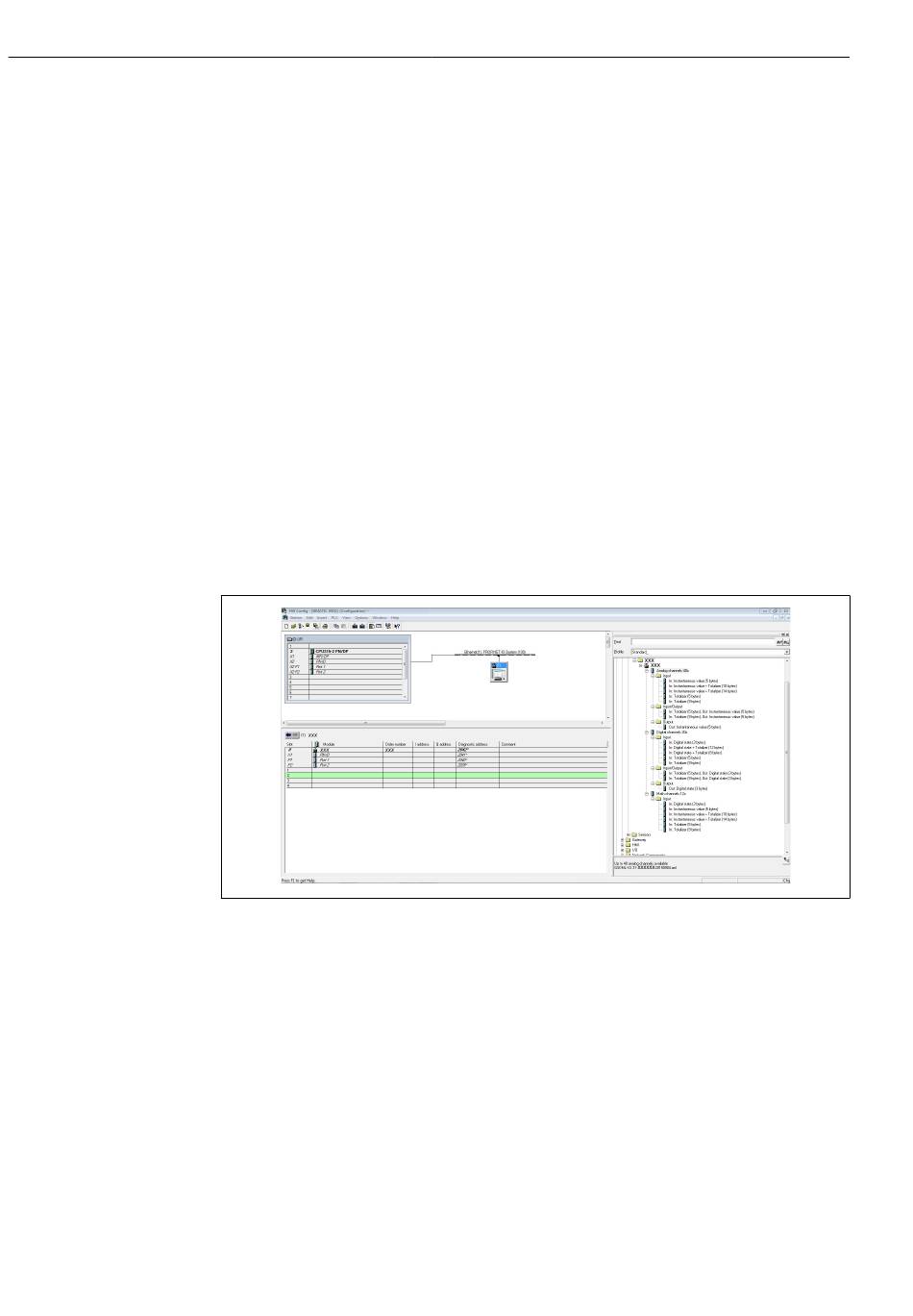

 8 Configuration des emplacements/sous-emplacements dans TIA Portal
Memograph M, RSG45
A0051763
