Memograph M, RSG45

Endress+Hauser

Le premier fichier publié s' a ppelle GSDML-V2.32-EH-RSG45-xxxxyyzz.xml et est

uniquement disponible en anglais.

Ce fichier contient toutes les informations nécessaires au fonctionnement et est importé

dans l' o util utilisé pour configurer le contrôleur PROFINET. Le processus de configuration

dépend de l' o util utilisé. Veuillez vous référer à l' o util pour plus d' i nformations.

Fichier GSDML

GSDML-V2.32-EH-RSG45-xxxxyyzz.xml

GSDML-V2.34-EH-RSG45-xxxxyyzz.xml

La configuration basée sur un contrôleur Siemens (S7 315-2 PN/DP) à l' a ide de l' o util

SIMATIC STEP 7 V5.5 et TIA Portal STEP 7 V13 est expliquée ci-dessous. Une certaine

expérience de l' o util est nécessaire (création d' u n projet, importation d' u n fichier GSD), ces

étapes n' é tant pas expliquées plus en détail ici.

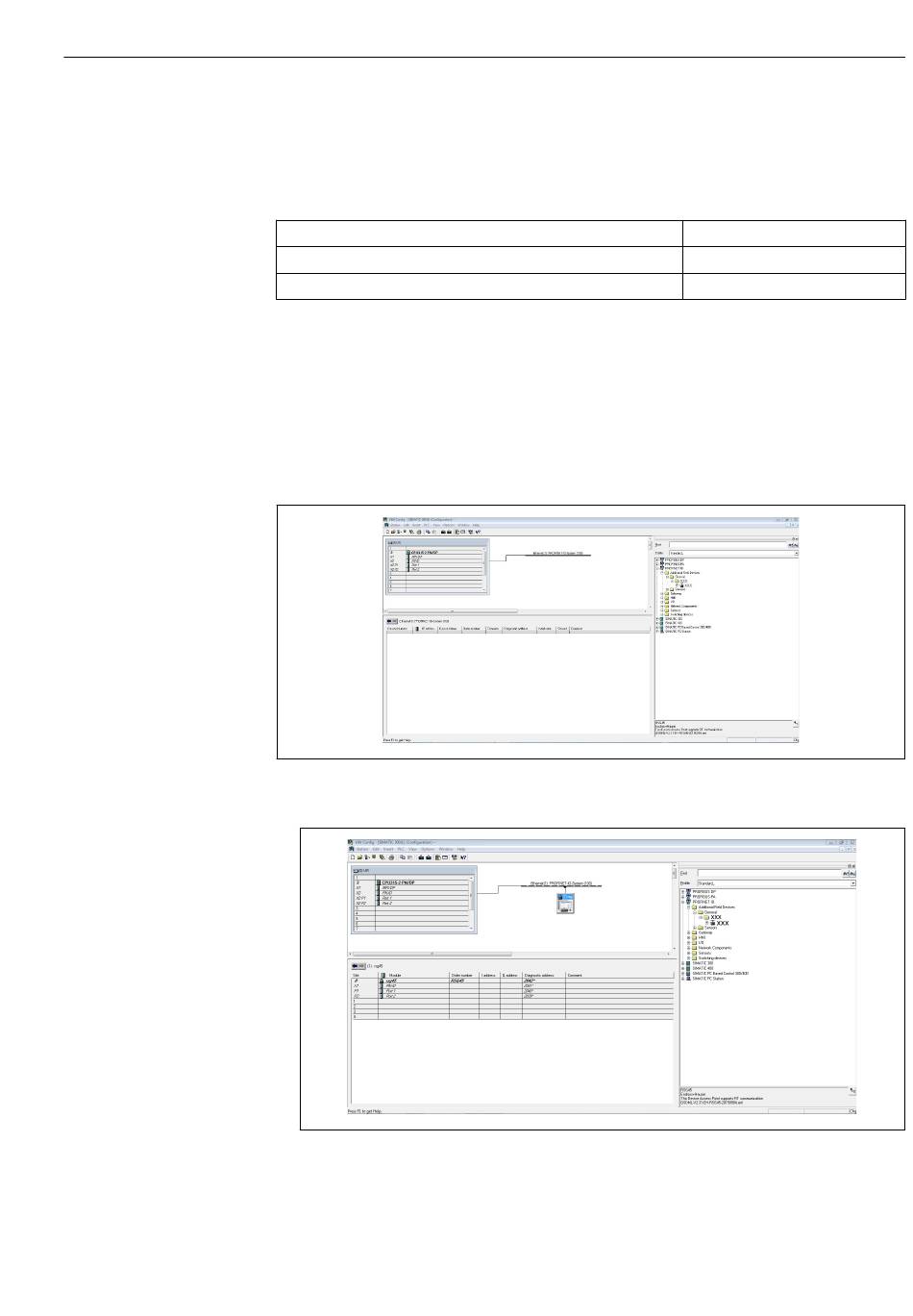

Sélection de l'appareil dans HW Config (SIMATIC STEP 7 V5.5)

Après l' i mportation du fichier GSD, l' a ppareil peut être trouvé dans le catalogue sous

PROFINET IO → Additional field devices → General → ... :

 6

Affichage de l' a ppareil dans le catalogue HW Config

‣

 7

Appareil connecté au réseau PROFINET

Cliquer à gauche sur l' a ppareil RSG45 et, en maintenant le bouton de souris enfoncé,

connecter l' a ppareil au réseau PROFINET.

Transmission de données

Firmware compatible

V2.00.06 - V2.01.03

À partir de V2.04.02

A0051758

A0051759
