Cómo instalar el brazo flexible
Este monitor LCD está diseñado para ser utilizado con un brazo flexible. Para
colocar el monitor sobre un brazo flexible:
. Para retirar el soporte, siga las instrucciones que se indican en el apartado
Cómo retirar el soporte del monitor para el montaje.
2. Utilice los 4 tornillos para unir el brazo con el monitor
NOTA: El monitor LCD sólo debería utilizarse con un brazo homologado (por ejemplo, de
la marca GS). Para cumplir las normas de seguridad, el monitor debe estar montado a
un brazo que garantice la estabilidad necesaria teniendo en cuenta el peso del monitor.
2mm
4 arandelas de seguridad y
arandelas planas de 2 mm

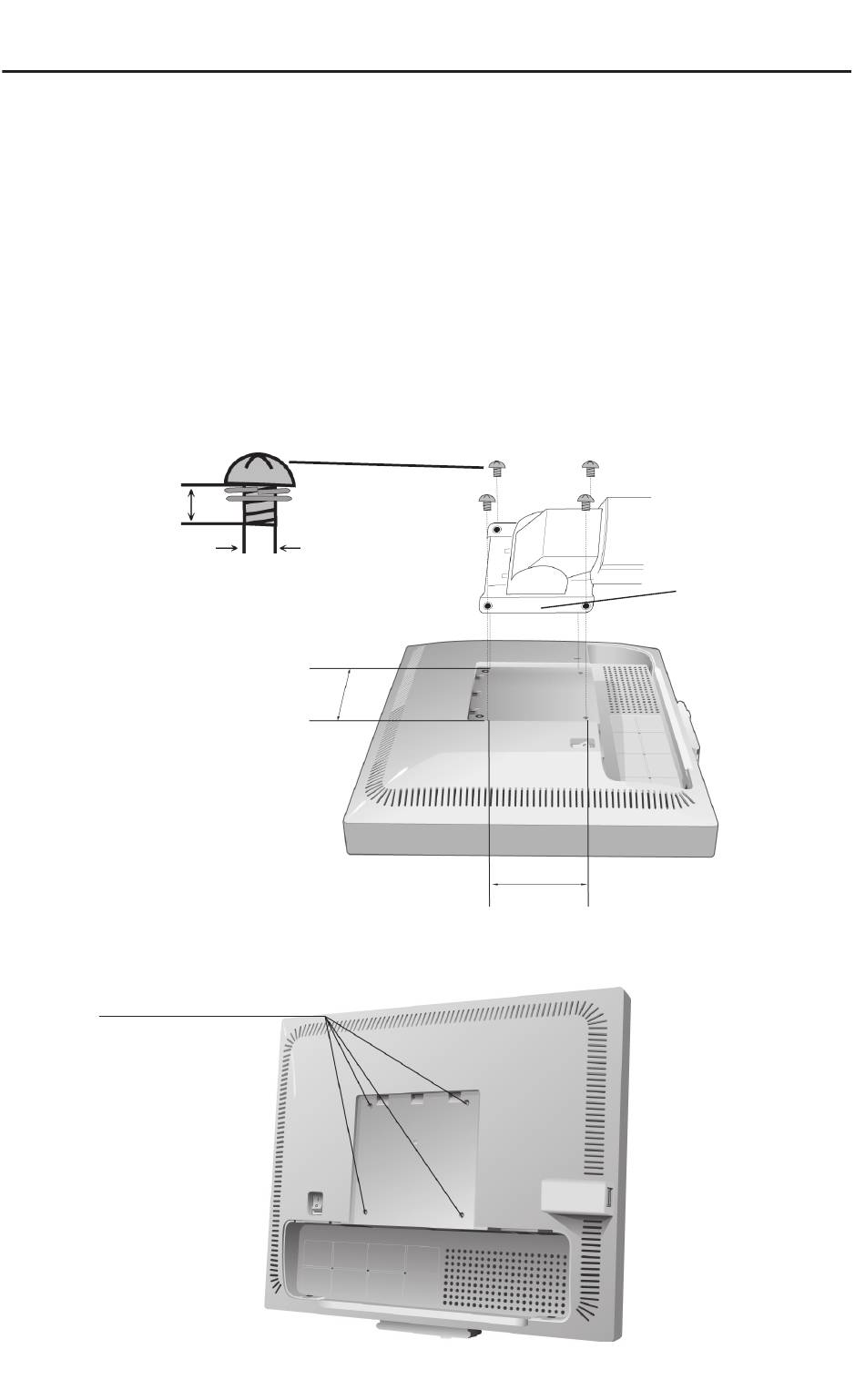

Figura F.
M4
00mm
4 tornillos (M4)
(Profundidad máxima: 8.5mm)
00mm
53
(Figura F.1).
Grosor de la
escuadra (brazo)
2,0 ~ 3,2mm
Peso del conjunto del monitor:
70GX - 4.0 kg (MAX)
2
90GX - 4.8 kg (MAX)
2
