Installation du bras flexible
Installation du bras flexible
Ce moniteur ACL est conçu pour une utilisation avec un bras flexible. Pour fixer
le moniteur à un bras flexible:
. Suivez les instructions sur comment enlever le support de moniteur pour le
montage afin d'enlever le support.

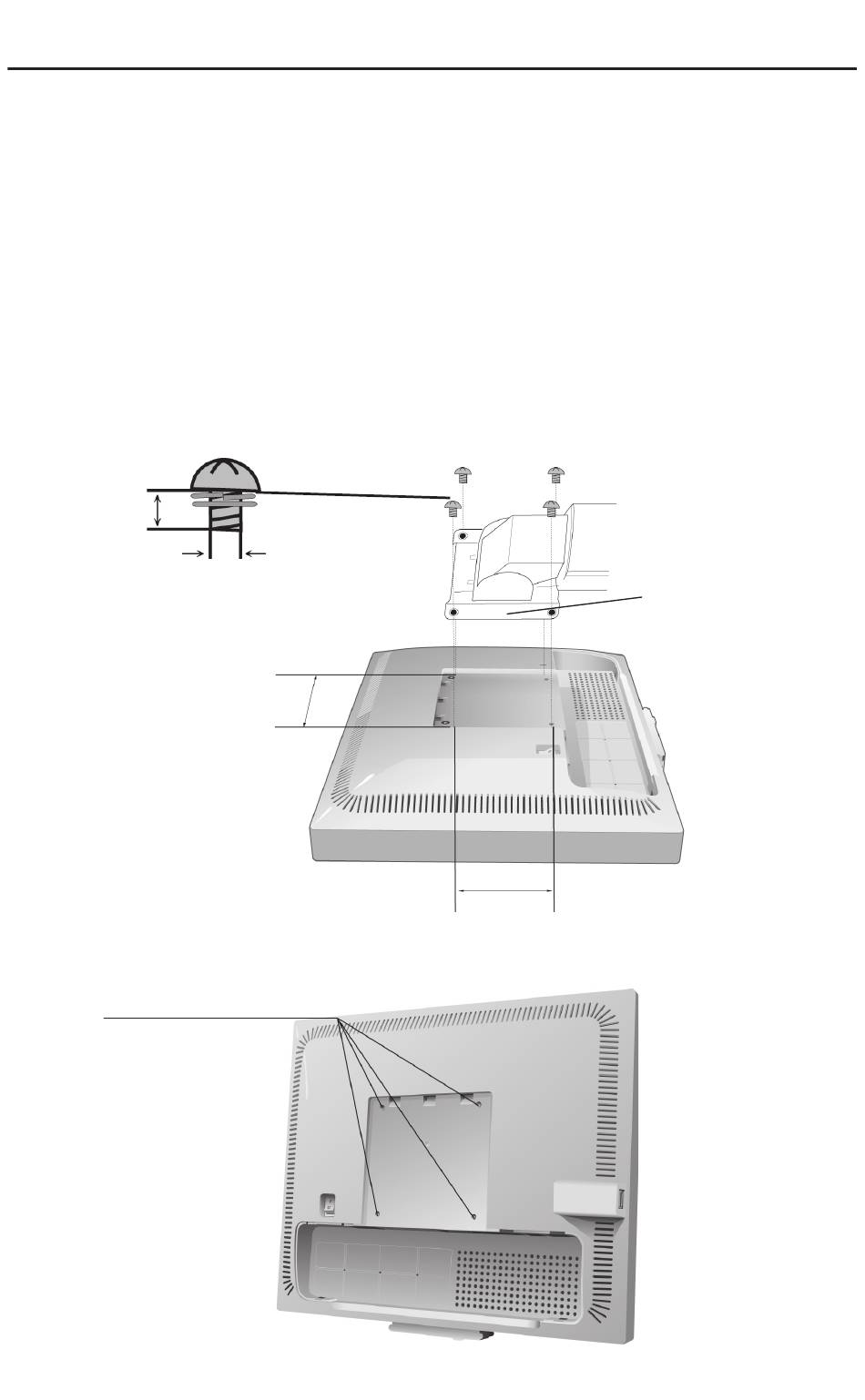

2. Utilisez les 4 vis pour fixer le bras au moniteur (Figure F.).
REMARQUE: Le moniteur ACL ne doit être utilisé qu'avec un bras homologué
(par ex. de marque GS). Afin de répondre aux exigences relatives
à la sécurité, le moniteur doit être monté sur un bras qui garantit la
stabilité nécessaire en tenant compte du poids du moniteur.
2mm
4 x 2 mm avec rondelle
de blocage et rondelle plate
Figure F.
4 Vis (M4)
(MAX depth: 8,5 mm)
M4
00mm
00mm
30
Thickness of Bracket (Arm)
2.0~3.2mm
Poids de l'assemblage du LCD:
70GX
- 4,0 kg (MAX)
2
90GX
- 4,8 kg (MAX)
2
