Inicio rápido
Cómo quitar la base
NOTA: Siempre quite la base cuando envíe el LCD.
1. Coloque el monitor boca abajo sobre una superfi cie
no abrasiva.
2. Con sus dedos, presione las lengüetas en la
dirección indicada por las fl echas para
destrabar la base.
3. Quite la base libre del soporte.

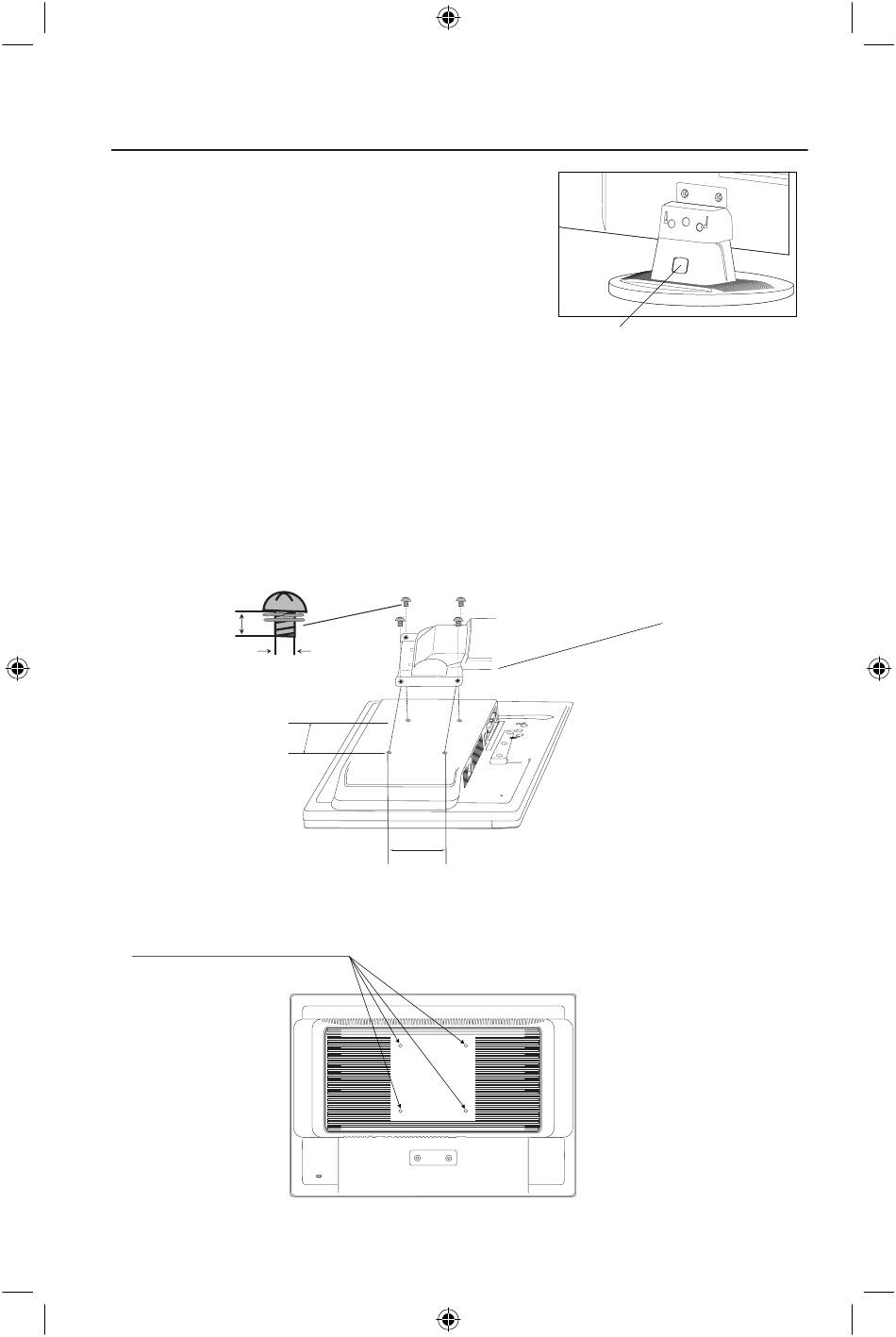

Cómo conectar un brazo fl exible
Este monitor LCD está diseñado para utilizarse con un brazo fl exible. Cuando realice la
instalación, use los tornillos provistos (4 piezas) como se muestra en el gráfi co.
Para cumplir con los requisitos de seguridad, el monitor debe montarse en un brazo que
garantice la estabilidad necesaria teniendo en cuenta el peso del monitor. El monitor LCD
sólo se debe utilizar con un brazo aprobado (por ejemplo: Marca GS).
12mm
M4
4 x 12mm con la
4 x 12mm with lock
washer and flat washer
arandela de cerradura
y la arandela plana
100 mm
Especifi caciones
4 TORNILLOS (M4)
(Profundidad
MÁXIMA: 10 mm)
Si usa otros tornillos,
revise la profundidad de
los orifi cios.
–continuación
100 mm
59
Botón de lanzamiento
rápido
Grosor del brazo
2.0 a 3.2 mm
Ajuste todos
los tornillos.
Peso del ensamblaje del LCD:
LCD22WMGX - 5 kg(MAX)
LCD24WMCX - 6.5 kg(MAX)
