Manuels Connexes pour NEC MultiSync V422
Sommaire des Matières pour NEC MultiSync V422

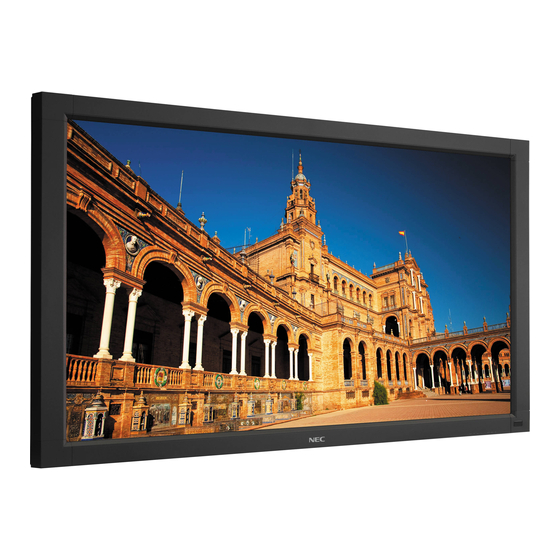

- Page 1 Manuel Utilisateur MultiSync V422 MultiSync V462 MultiSync V551 MultiSync V651 (A utiliser uniquement en position Paysage)
-
Page 2: Table Des Matières
Index DÉCLARATION DE CONFORMITÉ ......................Français-1 Informations importantes ..........................Français-2 AVERTISSEMENT .......................... Français-2 ATTENTION ............................ Français-2 Déclaration ..............................Français-2 Consignes de sécurité, d’entretien, et conseils d’utilisation ................. Français-3 Sommaire ..............................Français-4 Installation ..............................Français-5 Fixation des accessoires de montage ....................Français-6 Noms et fonctions des pièces ........................ -
Page 3: Déclaration De Conformité
N° 60950-1. Informations de la FCC 1. Utiliser les câbles spécifi és joints avec le moniteur couleur MultiSync V422 (L420UA)/MultiSync V462 (L460UB)/MultiSync V551 (L550UC)/MultiSync V651 (L650U9) pour ne pas interférer avec la réception de radio ou télévision. (1) Veuillez utiliser le câble d’alimentation fourni ou un équivalent pour assurer la conformité FCC. -
Page 4: Informations Importantes
Informations importantes AVERTISSEMENT POUR ÉVITER LES RISQUES D’INCENDIE OU D’ÉLECTROCUTION, N’EXPOSEZ PAS L’APPAREIL À LA PLUIE OU À L’HUMIDITÉ. DE MÊME, N’UTILISEZ PAS LA PRISE POLARISÉE DE CET APPAREIL AVEC UNE RALLONGE OU D’AUTRES PRISES SI ELLES NE PEUVENT ÊTRE TOTALEMENT ENFONCÉES. N’OUVREZ PAS LE BOÎTIER CAR IL CONTIENT DES COMPOSANTS À... -
Page 5: Consignes De Sécurité, D'entretien, Et Conseils D'utilisation
• Le système de distribution des câbles doit être mis à la terre en accord avec ANSI/NFPA 70, NEC (National Electrical Code), en particulier la Section 820.93, « Grounding of Outer Conductive Shield of a Coaxial Cable » (Mise à la terre du blindage conducteur externe d’un câble coaxial). - Page 6 Sommaire La boîte* de votre nouveau moniteur MultiSync doit contenir les éléments suivants : • Moniteur LCD • Fixation x 2* • Cordon d’alimentation* • Vis (M4 x 10) x 2* • Câble de signal vidéo • CD-ROM • Télécommande sans-fi l et piles AA •...
-
Page 7: Installation
• Lorsque vous utilisez l’écran en position portrait, le moniteur doit de demander l’aide d’un technicien NEC qualifi é et autorisé afi n être tourné dans le sens des aiguilles d’une montre, de sorte que d’assurer une installation appropriée. La non-observation des normes le côté... -
Page 8: Fixation Des Accessoires De Montage
Tout accessoire de montage non conforme aux directives NEC ou non approuvé par NEC doit répondre aux exigences de la méthode de montage compatible VESA. REMARQUE (pour V651) : •... - Page 9 3. Installation et retrait du support plateau 5. Basculement facultatif En cas d’utilisation du moniteur avec le support plateau facultatif, fi xez le moniteur LCD au mur à l’aide d’un cordon ATTENTION : l’installation et le retrait du support doivent ou d’une chaîne qui supporte son poids afi...
-
Page 10: Noms Et Fonctions Des Pièces
Noms et fonctions des pièces Panneau de commande ³ º Bouton d’alimentation Bouton EXIT Allume et éteint l’appareil. Voir également page 17. Réactive le menu OSD lorsque celui-ci est désactivé. Joue dans le menu OSD le rôle de bouton EXIT pour revenir ·... -
Page 11: Panneau Des Connexions
Panneau des connexions B, Cb/Pb (IN) (IN) (IN) (IN2) (IN3) VIDEO VIDEO VIDEO RS-232C DVI-D AUDIO AUDIO AUDIO SPEAKER SPEAKER SPEAKER AUDIO IN AUDIO IN AUDIO IN REMOTE AC IN VGA IN VGA IN VGA IN RGB/HV RGB/HV RGB/HV MAIN POWER DVD/HD DVD/HD DVD/HD... - Page 12 AUDIO IN 1, 2, 3 Pour recevoir le signal audio provenant d’un matériel externe, ordinateur, magnétoscope ou lecteur de DVD. CONNEXION HAUT-PARLEUR EXTERNE Pour émettre le signal audio provenant des prises AUDIO 1, 2 ou 3, DPORT et HDMI. La connexion rouge est positive (+). La connexion noire est négative (-).
-
Page 13: Télécommande Sans-Fi L
Télécommande sans-fi l Bouton SOUND Son surround artifi ciel pour les haut-parleurs internes/ externes. La sortie audio est désactivée lorsque la fonction surround est activée. ² PAVÉ NUMÉRIQUE Appuyez sur les boutons pour défi nir et modifi er les mots de passe, changer de canal et défi... -
Page 14: Distance D'utilisation De La Télécommande
Distance d’utilisation de la Bouton PIP (Picture In Picture) Bouton ON/OFF : Bascule entre PIP, POP, CÔTE À CÔTE - télécommande FORMAT et CÔTE À CÔTE - PLEIN ÉCRAN. Voir page 23. Pointez pendant le réglage des boutons le haut de la Bouton INPUT : Sélectionne le signal «... -
Page 15: Installation
Installation 1. Choix de l’emplacement du moniteur NEC recommande d’utiliser les piles comme suit : • Placez les piles « AA » en faisant correspondre les signes ATTENTION : L’installation du moniteur LCD doit être (+) et (–) sur chaque pile avec ceux gravés à l’intérieur du effectuée par un technicien qualifi... - Page 16 5. Mise sous tension de tous les matériels externes connectés au moniteur Lorsque vous connectez le moniteur à un ordinateur, allumez ce dernier en premier. 6. Fonctionnement de l’équipement externe connecté au moniteur Affi chez le signal de la source d’entrée désirée. 7.
-
Page 17: Connexions
Connexions REMARQUE : Ne branchez/débranchez aucun câble lors de la mise sous tension du moniteur ou d’un matériel externe, car cela risquerait d’entraîner une perte de l’image du moniteur. REMARQUE : Utilisez un câble audio sans résistance intégrée. Sinon, le volume sera faible. Avant d’effectuer les branchements : Tout d’abord, mettez hors tension tous les périphériques reliés et effectuez les connexions. -
Page 18: Connexion À Un Pc
Connexion à un PC La connexion d’un PC à votre moniteur vous permettra d’affi cher l’image présente sur l’écran de votre micro-ordinateur. Il est possible que certaines cartes vidéo avec horloge de pixels d’une fréquence supérieure à 162 MHz n’affi chent pas correctement les images. -
Page 19: Opération De Base
Opération de base Modes MARCHE et ARRÊT L’indicateur d’alimentation du moniteur LCD passe au vert lorsque ce dernier est sous tension et au rouge lorsque le moniteur est mis hors tension. REMARQUE : L’interrupteur principal d’alimentation doit être sur ON afi n d’allumer le moniteur à l’aide de la télécommande ou du bouton Power sur le devant du moniteur LCD. -
Page 20: Indicateur D'alimentation
Indicateur d’alimentation Aspect de l’image DVI, VGA, RGB/HV, DPORT Mode Voyant indicateur d’état FULL ZOOM NORMAL Position MARCHE Vert* Position ARRÊT Rouge HDMI, DVD/HD, SCART, VIDEO1, VIDEO2, S-VIDEO Consommation d’énergie inférieure à 0,5 W* FULL WIDE DYNAMIC ZOOM NORMAL Économie d’énergie Rouge, vert Consommation d’énergie inférieure à... -
Page 21: Osd (On-Screen-Display)
OSD (On-Screen-Display) Les informations OSD fournissent des informations telles que : l’ID moniteur, la source d’entrée, la taille de l’image, etc… Appuyez sur le bouton DISPLAY de la télécommande pour affi cher les informations OSD. Numéro d’ID attribué au moniteur actuel* ·... -
Page 22: Commandes Osd (On-Screen-Display)
Commandes OSD (On-Screen-Display) Remarque : Selon le modèle ou l’équipement optionnel, certaines fonctions peuvent ne pas être disponibles. Source d’entrée Icônes du menu principal Élément du menu principal Paramètres de réglage Sous-menu THANK YOU FOR SAVING THE ENVIRONMENT. CARBON FOOTPRINT 86.0 % PICTURE MODE Select... -
Page 23: Image
SIM. DICOM Courbe GSDF DICOM simulée pour type LCD. PROGRAMMABLE Une courbe gamma programmable peut être téléchargée en utilisant le logiciel NEC en option. PARAM. FILM RÉDUCTION DU BRUIT Règle la réduction du bruit. Appuyez sur + ou - pour procéder à des réglages. -
Page 24: Audio
RÉSOLUTION H. Règle la taille horizontale de l’image. Entrées VGA, RGB/HV uniquement RÉSOLUTION V. Règle la taille verticale de l’image. Entrées VGA, RGB/HV uniquement RÉSOLUTION EN ENTRÉE En cas de problème de détection du signal, cette fonction oblige le moniteur à affi cher le signal à la AUTO Entrées VGA, RGB/HV uniquement résolution désirée. -
Page 25: Image Dans Image
HEURE Confi gure l’heure pour l’horloge en temps réel. HEURE D’ÉTÉ Active ou désactive l’heure d’été. RESET Réinitialise les paramètres suivants dans le menu CALENDRIER pour revenir aux paramètres usine : PROGRAMMATEUR ARRÊT, PARAM. CALENDRIER. IMAGE DANS IMAGE MAINTENIR MODE PIP Permet au moniteur de rester en mode «... -
Page 26: Affichages Multiples
INFORMATIONS OSD Choisissez si vous voulez affi cher ou masquer les informations OSD. Les informations OSD seront ON, 3 sec. affi chées quand le signal ou la source d’entrée change. Les informations OSD affi chent un message d’avertissement lorsqu’il n’y a pas de signal ou quand le signal est hors de portée. Un intervalle de 3 à... -
Page 27: Protection Affichage
PARAMÈTRE LAN Lorsque vous utilisez cette fonction, le paramètre COMMANDE EXTERNE doit être défi ni sur « LAN ». REMARQUE : lorsque vous modifi ez le PARAMÈTRE LAN, vous devez patienter quelques secondes avant que la modifi cation ne soit appliquée. DHCP L’activation de cette option permet d’attribuer automatiquement une adresse IP au moniteur à... -
Page 28: Option Avancée
OPTION AVANCÉE ENTREE DETECTEE Sélectionne la méthode de détection de l’entrée utilisée par le moniteur quand plus de deux appareils PAS DE sont connectés. PRIORITÉ PAS DE PRIORITÉ Le moniteur ne recherche pas d’autres ports d’entrée vidéo. 1ER DÉTECTÉ S’il n’existe pas de signal d’entrée vidéo, le moniteur recherche un signal vidéo sur l’autre port d’entrée vidéo. - Page 29 SURBALAYAGE Certains formats vidéo peuvent nécessiter différents modes de numérisation pour un meilleur affi chage MARCHE Entrées HDMI, DVD/HD, SCART, VIDEO1, de l’image. VIDEO2, S-VIDEO uniquement MARCHE La taille de l’image est supérieure à la taille pouvant être affi chée. Le bord de l’image apparaît coupé. L’écran affi...
- Page 30 être mis hors tension pendant une heure pour effacer l’image. Comme pour tous les équipements d’affi chage personnels, NEC DISPLAY SOLUTIONS recommande l’affi chage d’images animées et l’utilisation à intervalles réguliers d’un économiseur d’écran animé chaque fois que l’écran est en veille, ou d’éteindre le moniteur lorsqu’il n’est pas utilisé.
-
Page 31: Fonction De La Télécommande
Fonction de la télécommande FONCTION ID TÉLÉCOMMANDE Monitor ID :1 Monitor ID :2 Monitor ID :3 ID TÉLÉCOMMANDE La télécommande peut être utilisée pour contrôler jusqu’à 100 moniteurs MultiSync La télécommande La télécommande La télécommande individuels à l’aide du mode ID TÉLÉCOMMANDE. Le mode ID TÉLÉCOMMANDE fonctionne fonctionne fonctionne... - Page 32 2. Défi nition de l’IDENT. DU MONITEUR et du mode COMMANDE REGISTRE. Pour un bon fonctionnement, l’IDENT. DU MONITEUR doit être défi ni dans le menu OSD de chaque moniteur de la chaîne. L’ID Moniteur peut être défi ni dans le menu « AFFICHAGES MULTIPLES » de l’OSD. Le numéro de l’IDENT. DU MONITEUR peut être défi ni entre 1 et 100.
-
Page 33: Contrôle À Distance Du Moniteur Via Une Interface Rs-232C
Contrôle à distance du moniteur via une interface RS-232C Il est possible de contrôler ce moniteur LCD en lui connectant un PC doté d’une connexion RS-232C. REMARQUE : Lorsque vous utilisez cette fonction, le paramètre COMMANDE EXTERNE doit être défi ni sur « RS-232C » (Voir page 24). -
Page 34: Contrôle Du Moniteur Lcd Via La Commande Lan
Contrôle du moniteur LCD via la commande LAN Connexion à un réseau En utilisant un câble LAN, vous pouvez indiquer les paramètres réseau et les paramètres d’alertes par e-mail grâce à une fonction de serveur HTTP. REMARQUE : Lorsque vous utilisez cette fonction, le paramètre COMMANDE EXTERNE doit être défi ni sur « LAN » (Voir page 24). - Page 35 à ce nom d’hôte, en utilisant un navigateur compatible. Exemple 1 : Lorsque le nom d’hôte du moniteur a été défi ni sur « pd.nec.co.jp », vous pouvez accéder au réseau en entrant http://pd.nec.co.jp/index.html en tant qu’adresse ou dans la colonne de l’URL.
- Page 36 Paramètre de notifi cation par e-mail http://<adresse IP du moniteur>/lanconfi g.html Cette option permet d’envoyer à l’ordinateur un message d’erreur par e-mail lorsque le LAN avec câbles est utilisé. Une notifi cation avec le message d’erreur est envoyée lorsqu’une erreur se produit sur le moniteur. Alert Mail Cochez [ACTIVER] pour activer la fonction de notifi...
- Page 37 Liste de messages d’erreur et d’alertes Numéro d’erreur Message de l’alerte par e-mail Explication Mesures * Code erreur The monitor’s power supply is not Alimentation anormale en mode de veille Contactez votre fournisseur. functioning normally. (L’alimentation 70h ~ 7Fh du moniteur ne fonctionne pas normalement.) The cooling fan has stopped.
-
Page 38: Fonctionnalités
Interface de montage à la norme VESA (FDMIv1) : Vous permet de fi xer votre moniteur LCD sur tout support ou bras de montage tiers de norme VESA (FDMIv1). NEC recommande l’utilisation d’une interface de montage en conformité avec les normes nord-américaines TÜV-GS et/ou UL1678. -
Page 39: Résolution Des Problèmes
Il est possible qu’une panne se soit produite. Contactez votre • Le câble vidéo doit être correctement connecté à la carte revendeur NEC DISPLAY SOLUTIONS autorisé. graphique et à l’ordinateur. • Si le moniteur s’éteint pour cause de température interne •... -
Page 40: Caractéristiques - V422
Caractéristiques - V422 Spécifi cations du produit Module LCD 42”/1067 mm en diagonale Pas : 0,485 mm Résolution : 1920 x 1080 Couleur : Plus de 16 millions de couleurs (en fonction de la carte vidéo utilisée) Luminosité : 500 cd/m (Max.), 370 cd/m (paramètre d’usine standard) à... -
Page 41: Caractéristiques - V462
Caractéristiques - V462 Spécifi cations du produit Module LCD 46”/1168 mm en diagonale Pas : 0,530 mm Résolution : 1920 x 1080 Couleur : Plus de 16 millions de couleurs (en fonction de la carte vidéo utilisée) Luminosité : 450 cd/m (Max.), 340 cd/m (paramètre d’usine standard) à... -
Page 42: Caractéristiques - V551
Caractéristiques - V551 Spécifi cations du produit Module LCD 54,6”/1388 mm en diagonale Pas : 0,630 mm Résolution : 1920 x 1080 Couleur : Plus de 16 millions de couleurs (en fonction de la carte vidéo utilisée) Luminosité : 450 cd/m (Max.), 340 cd/m (paramètre d’usine standard) à... -
Page 43: Caractéristiques - V651
Caractéristiques - V651 Spécifi cations du produit Module LCD 64,5”/1639 mm en diagonale Pas : 0,744 mm Résolution : 1920 x 1080 Couleur : Plus de 16 millions de couleurs (en fonction de la carte vidéo utilisée) Luminosité : 500 cd/m (Max.), 370 cd/m (paramètre d’usine standard) à... -
Page 44: Brochage
Brochage 1) Entrée/sortie RS-232C N° broche Nom connecté au 7 et 8 D-SUB 9 broches connecté au 6 connecté au 4 connecté au 1 et 8 connecté au 1 et 7 Ce moniteur LCD utilise des lignes RXD, TXD et GND pour le contrôle du RS-232C. 2) ENTRÉE DE LA TÉLÉCOMMANDE 3) SORTIE DE LA TÉLÉCOMMANDE Français-42... -
Page 45: Informations Du Constructeur Relatives Au Recyclage Et À L'énergie
Lorsque vous devez vous débarrasser de vos produits d’affi chage NEC, veuillez suivre les recommandations des autorités locales ou demander conseil auprès du revendeur qui vous a vendu le produit en question. Vous pouvez aussi respecter tout accord passé entre NEC et vous-même, le cas échéant.
