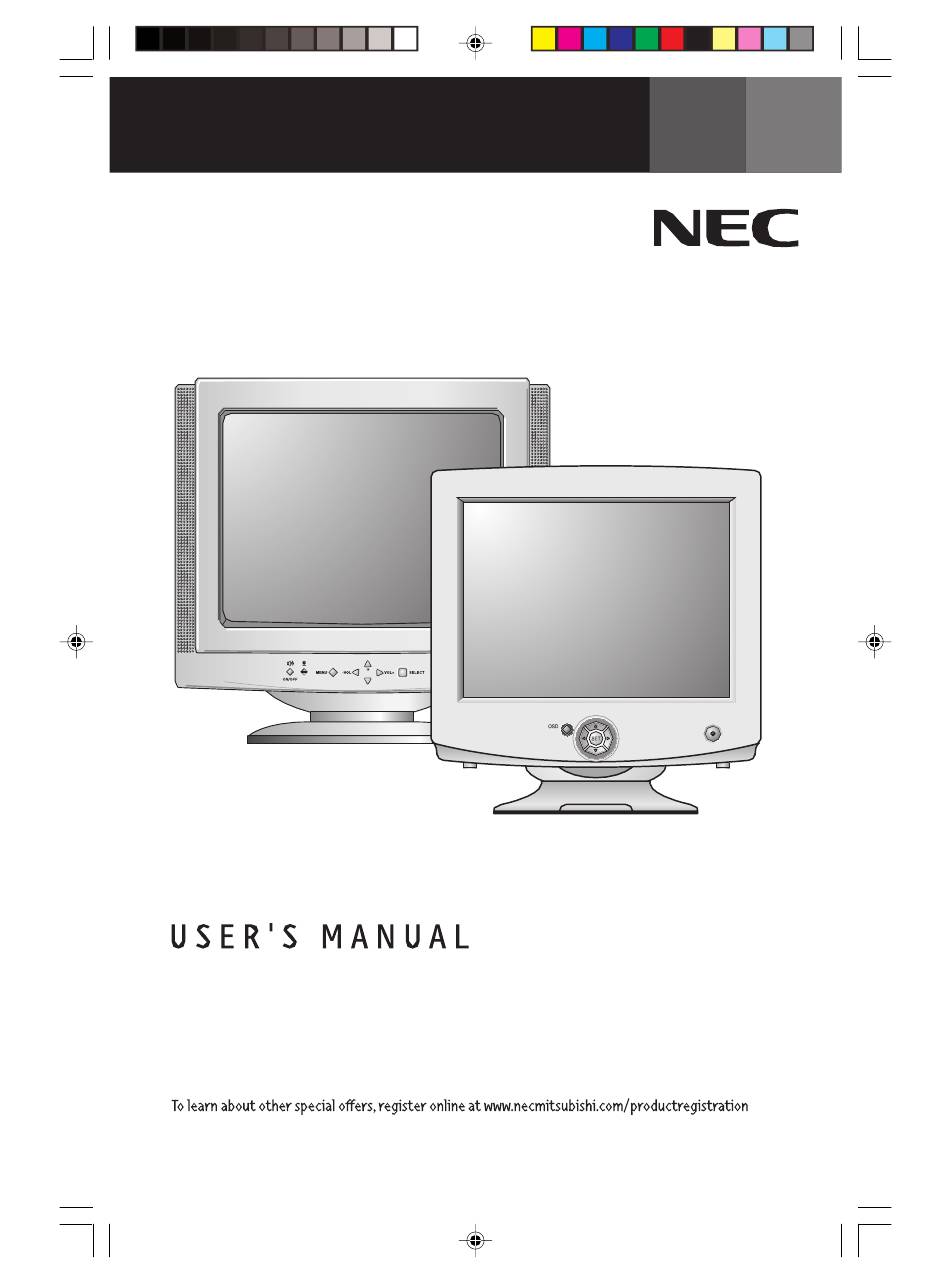

  • Page 1 AccuSync 500/700/700M/900 Covercontents 11/11/03, 1:46 PM...

  • Page 2: Table Des Matières

    Index Warning ........................1 Contents ......................... 2 Quick Start ......................3 Controls ........................6 Recommended Use ....................16 Specifications ....................... 18 Features ....................... 22 Troubleshooting ....................23 References ......................24 Limited Warranty ....................25 Avertissement ..................... 27 Contenu ......................... 28 Mise en marche rapide ..................

  • Page 3: Fcc Information

    WARNING TO PREVENT FIRE OR SHOCK HAZARDS, DO NOT EXPOSE THIS UNIT TO RAIN OR MOISTURE. ALSO, DO NOT USE THIS UNIT'S POLARIZED PLUG WITH AN EXTENSION CORD RECEPTACLE OR OTHER OUTLETS UNLESS THE PRONGS CAN BE FULLY INSERTED. REFRAIN FROM OPENING THE CABINET AS THERE ARE HIGH VOLTAGE COMPONENTS INSIDE. REFER SERVICING TO QUALIFIED SERVICE PERSONNEL.
  • Page 4 Contents Your new NEC AccuSync monitor box* should contain the following: ™ • AccuSync Monitor with tilt/swivel base • Power Cord • Captive Signal Cable • User’s Manual Captive Signal Cable Captive Signal Cable Power Cord AccuSync 500/700/700M/900 User’s Manual * Remember to save your original box and packing material to transport or ship the monitor.

  • Page 5: Quick Start

    Quick Start Connecting the Tilt/Swivel stand 1. With the monitor unplugged from your system and the wall outlet, carefully turn the monitor down on a firm table 2. Align the hooks on the tilt/swivel stand with the matching slots in the base of the monitor.
  • Page 6 D-SUB end of the video signal cable to the Macintosh cable adapter on the computer (Figure B.1). Tighten all screws. NOTE: To obtain the AccuSync Macintosh cable adapter, call NEC-Mitsubishi Electronics Display of America, Inc. at (800) 632-4662. 4. Connect one end of the power cord to the AccuSync monitor and the other end to the power outlet (Figure C.1).
  • Page 7 Quick Start –continued Figure B.1 Mac Adapter (Not Included) 15-pin mini D-SUB Captive Signal Cable Figure C.1 Power Outlet Power Cord AS500700700M900FINAL2.p65 11/11/03, 1:45 PM...

  • Page 8: Controls

    Controls (AccuSync 500) OSD (On Screen Display) control buttons on the front of the monitor function as follows: Control Function Use this button to turn the monitor on or off. Power Button This Indicator lights up green when the monitor Power (DPMS) operates normally.
  • Page 9 Controls –continued (AccuSync 700/900) OSD (On Screen Display) control buttons on the front of the monitor function as follows: MENU SELECT Control Function Use this button to turn the monitor on or off. Power Button This Indicator lights up green when the monitor Power (DPMS) operates normally.
  • Page 10 Controls –continued (AccuSync 700M) OSD (On-Screen Display) control buttons on the front of the monitor function as follows: Control Function Use to mute audio source. Audio Mute Built-in microphone. Microphone Use this button to enter or exit the on screen MENU (or OSD) Button display.
  • Page 11 Controls –continued (AccuSync 700M) Side Jacks Headphone Jack Automatically mutes the speaker volume when the headphones are plugged in. Microphone Jack Can be used instead of the built-in micro- phone. Rear Panel Jacks Audio In Connects to the *LINE OUT jack of the -Sky Blue PC sound card.

  • Page 12: Screen Adjustment

    Controls –continued Screen Adjustment Making adjustments to the image size, position and operating parameters of the monitor is quick and easy with the On Screen Display Control system. A short example is quick and easy given below to familiarize you with the use of the controls.
  • Page 13 Controls –continued The following table indicates all the On Screen Display control, adjustment, and setting menus. Main menu Sub menu Reference To adjust the brightness and Brightness contrast of the screen BRIGHTNESS/ Contrast CONTRAST To adjust the position of the screen V Position H Position POSITION...
  • Page 14 Controls –continued Brightness To adjust the brightness of the screen. Contrast To adjust the contrast of the screen. Vertical Position To move image up and down. Horizontal Position To move image left and right. Vertical Size To adjust image height. Horizontal Size To adjust image width.
  • Page 15 Controls –continued PRESET 6500K/ 9300K Select the screen color. • 6500K: Slightly reddish white. • 9300K: Slightly bluish white. TEMP Select the screen temperature which you prefer among reddish or bluish or any color in between. Set your own color levels. GREEN BLUE VIDEO LEVEL...
  • Page 16 Controls –continued Return to all factory default settings except RESET "LANGUAGE": Brightness, Contrast, Tilt, Color 9300K, Video Level, OSD Time, Moire (These reset options may differ depending on the mode selected: Preset, User, or New). If you don’t want to reset the monitor, use button to select CANCEL and then press the SELECT (or SET) button.
  • Page 17 Controls –continued (AccuSync 700M) VOLUME Main Menu Description Raises or lowers audio level. VOLUME Raises or lowers treble level. TREBLE Raises or lowers bass level. BASS Changes levels of left/right speaker. BALANCE Enables or disables microphone usage. MICROPHONE : Adjustable AS500700700M900FINAL2.p65 11/11/03, 1:45 PM...

  • Page 18: Recommended Use

    Recommended Use Safety Precautions and Maintenance FOR OPTIMUM PERFORMANCE, PLEASE NOTE THE FOLLOWING WHEN SETTING UP AND USING THE ACCUSYNC ™ COLOR MONITOR: • DO NOT OPEN THE MONITOR. There are no user serviceable parts inside and opening or removing covers may expose you to dangerous shock hazards or other risks. Refer all servicing to qualified service personnel.
  • Page 19 Recommended Use –continued CORRECT PLACEMENT AND ADJUSTMENT OF THE MONITOR CAN REDUCE EYE, SHOULDER AND NECK FATIGUE. CHECK THE FOLLOWING WHEN YOU POSITION THE MONITOR: • Adjust the monitor height so that the top of the screen is at or slightly below eye level. Your eyes should look slightly downward when viewing the middle of the screen.

  • Page 20: Specifications

    Specifications (AccuSync 500) Picture Tube 15 inches (14.0 inches viewable) 90 degree deflection 0.27mm dot pitch AGAS (Anti-Glare, Anti-Static) coating Sync Input Horizontal Freq. 30 - 71kHz (Automatic) Vertical Freq. 55 - 120Hz (Automatic) Input Form Separate TTL, Positive/Negative Signal Input...
  • Page 21 Specifications –continued (AccuSync 700) Picture Tube 17 inches (16.0 inches viewable) 90 degree deflection 0.27mm dot pitch AGARAS (Anti-Glare, Anti-Reflective, Anti-Static) coating Sync Input Horizontal Freq. 30 - 71kHz (Automatic) Vertical Freq. 55 - 120Hz (Automatic) Input Form Separate TTL, Positive/Negative Signal Input 15 pin D-Sub Connector Video Input...
  • Page 22 Specifications –continued (AccuSync 700M) Picture Tube 17 inches (16.0 inches viewable) 90 degree deflection 0.27mm dot pitch AGARAS (Anti-Glare, Anti-Reflective, Anti-Static) coating Horizontal Freq. 30 - 71kHz (Automatic) Sync Input Vertical Freq. 55 - 120Hz (Automatic) Input Form Separate TTL, Positive/Negative Signal Input 15 pin D-Sub Connector Video Input...
  • Page 23 Specifications –continued (AccuSync 900) Picture Tube 19 inches (18.0 inches viewable) 90 degree deflection 0.25mm dot pitch ARAS (Anti-Reflective, Anti-Static) coating Sync Input Horizontal Freq. 30 - 98kHz (Automatic) Vertical Freq. 55 - 160Hz (Automatic) Input Form Separate TTL, Positive/Negative Signal Input 15 pin D-Sub Connector Video Input...

  • Page 24: Features

    Features OptiClear Screen Surface: Reduces reflection and glare and increases contrast ® without sacrificing focus level, clarity or brightness. Along with the flat square technology CRT, a high contrast screen delivers crisp, clean text and graphics. Invar Shadow Mask: Holes in the thin metal sheet behind the glass of the CRT surface correspond to each phosphor dot on the inner surface of the CRT’s faceplate, allowing the correct electron beam (red, green, blue) to hit the correct color phosphor for improved focus, brightness and color.

  • Page 25: Troubleshooting

    Troubleshooting No picture • Display card should be completely seated in its slot. • Power Button and computer power switch should be in the ON position. • Signal cable should be completely connected to display card/computer and monitor. • Check connector for bent or pushed-in pins. Image is scrolling or unstable •...

  • Page 26: References

    References NEC-Mitsubishi Monitor Customer Service & Support Customer Service and Technical Support: (800) 632-4662 Fax: (800) 695-3044 Parts and Accessories/Macintosh Cable Adapter: (888) NEC-MITS [888-632-6487] Customer Service Policies & Processes: http://www.necmitsubishi.com/ css/ServicePolicies/ServicePolicies.htm Online Technical Support Knowledge Base: http://www.necmitsubishi.com/ css/knowledgebase.cfm Customer Service & Technical Support Email: http://www.necmitsubishi.com/...

  • Page 27: Limited Warranty

    Product may vary. Therefore, suitability of a Product for a specific purpose or application must be determined by consumer and is not warranted by NMD-A. For the name of your nearest authorized NEC-Mitsubishi Electronics Display service facility, contact NEC-Mitsubishi Electronics Display at 1-800-632-4662. AS500700700M900FINAL2.p65...

  • Page 28: Declaration Of The Manufacturer

    Declaration of the Manufacturer We hereby certify that the color monitor AccuSync 500 (AS500), AccuSync 700 (AS700), and AccuSync 700M (AS700M) are in compliance with Council Directive 73/23/EEC: – EN 60950 Council Directive 89/336/EEC: – EN 55022 – EN 61000-3-2 –...

  • Page 29: Avertissement

    AVERTISSEMENT AFIN D’ÉVITER TOUT RISQUE D’INCENDIE OU D’ÉLECTROCUTION, NE PAS EXPOSER CET APPAREIL À LA PLUIE OU À L’HUMIDITÉ. NE PAS UTILISER LA FICHE D’ALIMENTATION POLARISÉE AVEC UNE PRISE DE CORDON DE RALLONGE OU AUTRE QUE SI LES BROCHES PEUVENT ÊTRE ENTIÈREMENT INTRODUITES. NE PAS OUVRIR LE BOÎTIER, LEQUEL CONTIENT DES COMPOSANTS À...

  • Page 30: La Boîte De Votre Nouveau Moniteur Nec Accusync

    Contenu La boîte de votre nouveau moniteur NEC AccuSync contient : • Moniteur AccuSync avec socle inclinable/rotatif • Cordon d'alimentation • Câble d’interface captif • Manuel de l’utilisateur Câble d’interface captif Câble d’interface captif Cordon d'alimentation AccuSync 500/700/700M/900 Manuel de l’utilisateur Ne pas oublier de conserver la boîte et le matériel d'emballage d'origine pour...

  • Page 31: Mise En Marche Rapide

    Mise en marche rapide Raccorder Socle Inclinable/Rotatif 1. Le moniteur étant débranché du système et de la prise de courant, renverser soigneusement le moniteur sur une table solide. 2. Alignez les crochets du socle inclinable et pivotant par rapport aux logements correspondants dans la base du moniteur.
  • Page 32 15 broches du câble d’interface à l'adaptateur de câble Macintosh sur l'ordinateur (Figure B.1). Serrer toutes les vis. REMARQUE : Pour obtenir un adaptateur de câble Macintosh, appeler NEC-Mitsubishi Electronics Display of America, Inc. au (800) 632-4662. 4. Connecter une extrémité du cordon d'alimentation au moniteur AccuSync et l'autre extrémité...
  • Page 33 Mise en marche rapide –suite Figure B.1 Adaptateur Mac (non fourni) Mini-fiche D-SUB à 15 broches Câble d’interface captif Figure C.1 Prise de courant Cordon d’alimentation AS500700700M900FINAL2.p65 11/11/03, 1:45 PM...

  • Page 34: Commandes

    Commandes (AccuSync 500) Les boutons de réglage OSD situés sur l’avant du moniteur fournissent les fonctions suivantes : Commande Fonction Bouton Ce bouton permet d'allumer et éteindre le moniteur. d'alimentation Cette diode luminescente est verte lorsque le moniteur Témoin est en mode de fonctionnement normal. S'il passe en d'alimentation mode DPMS (économie d'énergie), la diode prend la...
  • Page 35 Commandes –suite (AccuSync 700/900) Les boutons de réglage OSD situés sur l’avant du moniteur fournissent les fonctions suivantes : MENU SELECT Commande Fonction Bouton Ce bouton permet d'allumer et éteindre le moniteur. d'alimentation Cette diode luminescente est verte lorsque le moniteur Témoin est en mode de fonctionnement normal.
  • Page 36 Commandes –suite (AccuSync 700M) Les boutons de réglage OSD situés sur l’avant du moniteur fournissent les fonctions suivantes : Commande Fonction Permet de désactiver la source audio. Marche/arrêt audio Microphone Microphone intégré. Bouton MENU Ce bouton permet de faire apparaître et disparaître (ou OSD) l'affichage du menu à...

  • Page 37: Prises Latérales

    Commandes –suite (AccuSync 700M) Prises latérales Prise pour casque Elle coupe automatiquement le volume des haut-parleurs lorsqu'un casque est connecté. Prise pour microphone Vous pouvez brancher ici un microphone Prises du panneau arrière Audio In (Entrée audio) Se connecte sur la prise pour sortie de ligne en bleu ciel (*LINE OUT) de la carte son du PC.

  • Page 38: Réglage De L'affichage

    Commandes –suite Réglage de l'affichage Le réglage de la taille et de la position de l'image ainsi que des paramètres de fonctionnement du moniteur se fait facilement et rapidement à l'aide du système de commande OSD (menu sur écran). Le bref exemple ci-dessous vous permettra de vous familiariser avec ces commandes.
  • Page 39 Commandes –suite Le tableau ci-dessous détaille les menus de contrôle, de réglage et de paramétrage de l'OSD. Menu principal Sous-menu Référence Réglage de la luminosité et du Luminosité contraste de l'image LUMINOSITÉ/ Contraste CONTRASTE Réglage de la position de l'écran Position V Position H POSITION...
  • Page 40 Commandes –suite REMARQUE: L'ordre des icônes peut varier en fonction du modèle. Luminosité Réglage de la luminosité de l'écran. Contraste Réglage du contraste de l'écran. Position V Positionnement de l'image en hauteur. Position H Positionnement de l'image en largeur. Taille V Réglage de la hauteur de l'image.
  • Page 41 Commandes –suite PRÉDÉF 6500K/ 9300K Sélectionez la couleur voulue. • 6500K : blanc tirant sur le rouge. • 9300K : blanc tirant sur le bleu. TEMP Sélectionnez la température d'écran que vous préférez parmi les couleurs allant du rouge au bleu. ROUGE Paramétrez les niveaux de couleur VERT...
  • Page 42 Commandes –suite Si vous ne voulez pas redonner les paramètres modifiés au moniteur, utilisez le bouton pour sélectionner ANNULER puis appuyez sur le bouton SELECT (ou SET). RESET Retour à toutes les valeurs d'usine sauf pour le paramètre "LANGUE": Luminosité, Contraste, Inclinaison, Couleur 9300K, Niveau Vidéo, Heure OSD, Moirage (le retour aux valeurs d'usine peut donner des résultats...
  • Page 43 Commandes –suite (AccuSync 700M) VOLUME Augmente ou réduit le volume sonore. VOLUME Augmente ou réduit le volume des fréquences aiguës. AIGUËS Augmente ou réduit le volume des basses fréquences. BASSES Modifie les niveaux sonores des haut-parleurs droit et gauche. BALANCE Active ou désactive le microphone.

  • Page 44: Usage Recommandé

    Usage recommandé Consignes de sécurité et de maintenance POUR UN FONCTIONNEMENT OPTIMAL, PRIÈRE DE NOTER CE QUI SUIT POUR LE RÉGLAGE ET L'UTILISATION DU MONITEUR COULEUR AccuSync • NE PAS OUVRIR LE MONITEUR. Aucune pièce intérieure ne nécessite l'intervention de l'utilisateur, et l'ouverture ou la dépose des couvercles peut entraîner des risques de décharges électriques dangereuses ou d'autres risques.
  • Page 45 Usage recommandé –suite LA MODIFICATION DE LA POSITION ET DU RÉGLAGE DU MONITEUR PEUT RÉDUIRE LA FATIGUE DES YEUX, DES ÉPAULES ET DE LA NUQUE. OBSERVER LES DIRECTIVES CI-APRÈS LORS DU POSITIONNEMENT DU MONITEUR : • Régler la hauteur du moniteur de sorte que le dessus de l'écran soit au niveau ou légèrement en-dessous du niveau des yeux.

  • Page 46: Fiche Technique

    Fiche techniques (AccuSync 500) 15 pouces (pour une zone visualisable de 14 pouces) Tube cathodique déflection à 90 ° pas de masque de 0,27 mm revêtement AGAS ( anti-éblouissement et anti-statique Fréquence horiz. 30 - 71kHz (Automatique) Entrée sync Fréquence vertic.
  • Page 47 Fiche techniques –suite (AccuSync 700) Tube cathodique 17 pouces (pour une zone visualisable de 16 pouces) déflection à 90 ° pas de masque de 0,27 mm revêtement AGARAS ( anti-éblouissement, anti-reflet et anti-statique Entrée sync Fréquence horiz. 30 - 71kHz (Automatique) Fréquence vertic.

  • Page 48: Alimentation

    Fiche techniques –suite (AccuSync 700M) Tube cathodique 17 pouces (pour une zone visualisable de 16 pouces) déflection à 90 ° pas de masque de 0,27 mm revêtement AGARAS (anti-éblouissement, anti-reflet et anti-statique) Fréquence horiz. 30 - 71kHz (Automatique) Entrée sync Fréquence vertic.
  • Page 49 Fiche techniques –suite (AccuSync 900) 19 pouces (pour une zone visualisable de 18 pouces) Tube cathodique déflection à 90 ° pas de masque de 0,25 mm revêtement ARAS (anti-éblouissement et anti-statique) Entrée sync Fréquence horiz. 30 - 98kHz (Automatique) Fréquence vertic. 55 - 160Hz (Automatique) Forme TTL séparé, Positif/Negatif...

  • Page 50: Fonctions

    Fonctions : Réduit la réflexion et l'éblouissement et augmente le Surface d'écran OptiClear ® contraste sans sacrifier le niveau de netteté, la clarté ni la luminosité. Doté de la technologie TRC d'écran plat carré, un écran à haut contraste avec une taille procure des textes et des graphiques clairs et détaillés.

  • Page 51: Dépannage

    Dépannage Pas d'image • La carte vidéo doit être complètement introduite dans sa fente. • La touche d'alimentation et le commutateur d'alimentation de l'ordinateur doivent être en position ON (Marche). • Le câble de signal doit être bien connecté à la carte vidéo /l'ordinateur. •...

  • Page 52: Références

    Références Service à la clientèle et assistance technique du moniteur NEC-Mitsubishi Service à la clientèle et assistance technique: (800) 632-4662 Télécopieur: (800) 695-3044 Pièces et accessoires/adaptateur de câble Macintosh: (888) NEC-MITS [888-632-6487] Politiques et processus du service à la clientèle: http://www.necmitsubishi.com/...

  • Page 53: Garantie Limitée

    à l ’autre. Par conséquent, l’adéquation d’un produit à un besoin ou une application spécifique doit être déterminée par le consommateur et n’est pas garantie par NMD-A. Pour connaître le nom du centre de service technique agréé NEC-Mitsubishi Electronics Display le plus proche, appeler NEC-Mitsubishi Electronics Display au 1-800-632-4662. AS500700700M900FINAL2.p65...

  • Page 54: Déclaration Du Fabricant

    Déclaration du fabricant Nous certifions par la présente que les moniteurs AccuSync 500 (AS500), AccuSync 700 (AS700), ou AccuSync 700M (AS700M) conformes à la directive 73/23/EEC du Counseil: – EN 60950 la directive 89/336/EEC du Counseil: – EN 55022 – EN 61000-3-2 –...

  • Page 55: Déclaration De Conformité

    à condition que ces droits n'ont pas été directement délivrés à d'autres. Les produits de NEC-Mitsubishi Electronics Display of America dont il est question dans ce document sont garantis conformément aux termes de la déclaration de garantie limitée accompagnant chaque produit. Cependant, les performances réelles de chaque produit dépendent de facteurs tels que la configuration du système, les données du client...

  • Page 56: Declaration Of Conformity

    NEC-Mitsubishi Electronics Display of America. To allow for design and specification improvements, the information in this document is subject to change at any time without notice.
