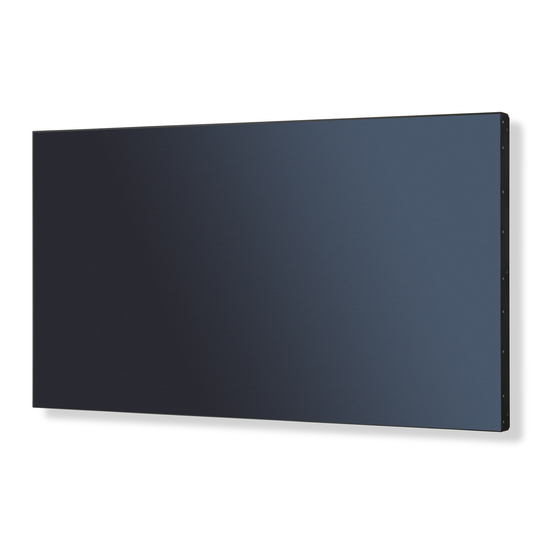

- Page 1 Écran à large format Manuel d’utilisation MultiSync X464UN MultiSync X464UNS-2 MultiSync X464UNV-3 MultiSync X554UN MultiSync X554UNS-2 MultiSync X554UNV-2 Le nom du modèle est indiqué sur l’étiquette située à l’arrière du moniteur.
-
Page 2: Table Des Matières
Sommaire Déclaration de conformité ..........................Français-1 Informations importantes ..........................Français-2 AVERTISSEMENT .......................... Français-2 ATTENTION ............................ Français-2 Consignes de sécurité, d’entretien, et conseils d’utilisation ................. Français-3 Consignes de sécurité et d’entretien ....................Français-3 Conseils d’utilisation ........................Français-3 Ergonomie ............................Français-3 Nettoyage de l’écran à cristaux liquides (LCD) ................Français-3 Nettoyage du boîtier ........................ -
Page 3: Déclaration De Conformité
Windows est une marque déposée de Microsoft Corporation. NEC est une marque déposée de NEC Corporation. OmniColor est une marque déposée de NEC Display Solutions Europe GmbH dans les pays de l’Union Européenne et en Suisse. DisplayPort et le logo DisplayPort sont des marques commerciales appartenant à la Video Electronics Standards Association, aux États-Unis et dans d’autres pays. -
Page 4: Informations Importantes
Informations importantes AVERTISSEMENT POUR EVITER LES RISQUES D’INCENDIE OU D’ELECTROCUTION, N’EXPOSEZ PAS L’APPAREIL A LA PLUIE OU A L’HUMIDITE. DE MEME, N’UTILISEZ PAS LA PRISE POLARISEE DE CET APPAREIL AVEC UNE RALLONGE OU D’AUTRES PRISES SI ELLES NE PEUVENT ETRE TOTALEMENT ENFONCEES. N’OUVREZ PAS LE BOÎTIER CAR IL CONTIENT DES COMPOSANTS A HAUTE TENSION. -
Page 5: Consignes De Sécurité, D'entretien, Et Conseils D'utilisation
• Le système de distribution des câbles doit être mis à la terre en accord avec ANSI/NFPA 70, NEC (National Electrical Code), en particulier la Section 820.93, « Grounding of Outer Conductive Shield of a Coaxial Cable » (Mise à la terre du blindage conducteur externe d’un câble coaxial). -
Page 6: Sommaire
Sommaire La boîte* de votre nouveau moniteur MultiSync doit contenir les éléments suivants : • Moniteur LCD • Fixation x 1 (X464UN/X464UNS-2/X464UNV-3)/ x 3 (X554UN/X554UNS-2/X554UNV-2) • Cordon d’alimentation* • Vis avec rondelle (M4 x 10) x 1 (X464UN/X464UNS-2/ • Câble de signal vidéo (câble DisplayPort) X464UNV-3)/x 3 (X554UN/X554UNS-2/X554UNV-2) •... -
Page 7: Installation
• Lorsque vous utilisez l’écran en position portrait, le moniteur de demander l’aide d’un technicien NEC qualifi é et autorisé afi n doit être tourné dans le sens des aiguilles d’une montre, de d’assurer une installation appropriée. La non-observation des normes sorte que le côté... -
Page 8: Utilisation De La Carte Des Options
X464UNV-3 uniquement) Tout accessoire de montage non conforme aux directives *2 : Pour X464UN/X464UNS-2/X464UNV-3 uniquement. NEC ou non approuvé par NEC doit répondre aux exigences de la méthode de montage compatible VESA. 3. Installation et retrait du support plateau REMARQUE : Avant l’installation, posez le moniteur sur une facultatif zone plate avec suffi... - Page 9 4. Ventilation X464UNS-2, X554UNS-2 et X554UNV-2 uniquement : Si vous installez le moniteur dans un lieu fermé ou encastré, laissez un espace suffi sant entre le moniteur et les parois Installation d’un capteur facultatif environnantes pour permettre à la chaleur de se disperser, comme illustré...
-
Page 10: Noms Et Fonctions Des Pièces
Noms et fonctions des pièces Panneau de commande ³ º Bouton POWER (ALIM) ( Bouton EXIT (QUITTER) Allume et éteint l’appareil. Reportez-vous également à la Réactive le menu OSD lorsque celui-ci est désactivé. page 16. Joue, dans le menu OSD, le rôle de bouton EXIT pour aller au menu précédent. -
Page 11: Panneau Des Connexions
Panneau des connexions Capteur en option Via le capteur en option ³ REMARQUE : si vous utilisez ce connecteur pour une source Prise AC IN COMPONENT, veuillez utiliser un câble de signal adapté. Si Se connecte au cordon d’alimentation fourni avec le moniteur. vous avez des questions, adressez-vous à... -
Page 12: Télécommande Sans Fi L (En Option)
Télécommande sans fi l (en option) ´ Bouton AUDIO INPUT (ENTREE AUDIO) Sélectionne la source d’entrée audio [IN1], [IN2], [IN3]* [OPTION]* , [HDMI], [DPORT], [HDMI2]* , [HDMI3]* ² Bouton OPTION MENU* ¶ PAVE NUMERIQUE Appuyez sur les boutons pour défi nir et modifi er les mots de passe, changer de canal et défi... -
Page 13: Distance D'utilisation De La Télécommande En Option
Distance d’utilisation de la Bouton IMAGE FLIP Permet de naviguer entre TOURNER H, TOURNER V, télécommande en option ROTAT 180 et NUL. Voir page 21. Lors du réglage des boutons, dirigez la partie supérieure de la télécommande en direction du capteur en option. Bouton PIP (Picture In Picture) Bouton ON/OFF : Permet de naviguer entre PIP, POP, Utilisez la télécommande à... -
Page 14: Confi Guration
Confi guration 1. Choix de l’emplacement du moniteur NEC recommande d’utiliser les piles comme suit : • Placez les piles « AAA » en faisant correspondre les ATTENTION : l’installation du moniteur LCD doit être effectuée signes (+) et (-) sur chaque pile avec ceux gravés à... -
Page 15: Mise Sous Tension De Tous Les Matériels Externes Connectés Au Moniteur
5. Mise sous tension de tous les matériels externes connectés au moniteur Lorsque vous connectez le moniteur à un ordinateur, allumez ce dernier d'abord. 6. Fonctionnement de l’équipement externe connecté au moniteur Affi chez le signal de la source d’entrée désirée. 7. -
Page 16: Connexions
Connexions REMARQUE : Ne branchez/débranchez aucun câble lors de la mise sous tension du moniteur ou d’un matériel externe, car cela risquerait d’entraîner une perte de l’image du moniteur. REMARQUE : Utilisez un câble audio sans résistance intégrée. Sinon, le volume sera faible. Avant d’effectuer les branchements : Tout d’abord, mettez hors tension tous les périphériques reliés et effectuez les connexions. -
Page 17: Connexion À Un Pc
Connexion à un PC La connexion d’un PC à votre moniteur vous permettra d’affi cher l’image présente sur l’écran de votre micro-ordinateur. Il est possible que certaines cartes graphiques ne permettent pas d’affi cher correctement une image. Le moniteur ajuste automatiquement la fréquence du signal par défaut usine afi n d’affi cher une image de bonne qualité. <Fréquence du signal standard par défaut usine>... -
Page 18: Fonctionnement De Base
Fonctionnement de base Modes MARCHE et ARRET L’indicateur d’alimentation du moniteur LCD passe au vert lorsque ce dernier est sous tension et au rouge ou orange lorsque le moniteur est mis hors tension. REMARQUE : L’interrupteur principal d’alimentation doit être sur MARCHE afi n d’allumer le moniteur à l’aide de la télécommande ou du bouton d’alimentation. -
Page 19: Indicateur D'alimentation
Indicateur d'alimentation Aspect de l’image DVI, VGA, RGV/HV* , DPORT Mode Voyant indicateur d’état FULL ZOOM NORMAL Position MARCHE Vert* Hors tension et VEILLE AUTO Rouge (fonction d’économie d’énergie) HDMI, Y/Pb/Pr, SCART* , VIDEO* , S-VIDEO* , HDMI2* , HDMI3* Consommation d’énergie inférieure Y/Pb/Pr2* à... -
Page 20: Osd (On-Screen-Display)
OSD (On-Screen-Display) Les informations OSD fournissent des informations telles que : la source d’entrée, la taille de l’image, etc. Appuyez sur le bouton DISPLAY (AFFICHAGE) de la télécommande pour affi cher les informations OSD. ³ Nom d’entrée · Mode d’entrée audio »... -
Page 21: Commandes Osd (On-Screen-Display)
Commandes OSD (On-Screen-Display) REMARQUE : selon le modèle ou l’équipement facultatif, certaines fonctions peuvent ne pas être disponibles. Source d'entrée Icônes du menu principal Elément du menu principal Paramètres de réglage Sous-menu THANK YOU FOR SAVING THE ENVIRONMENT. CARBON FOOTPRINT 86.0 % PICTURE MODE Select... -
Page 22: Image
SIM. DICOM Courbe GSDF DICOM simulée pour le type LCD. PROGRAMMABLE1, 2, 3 Une courbe gamma programmable peut être téléchargée en utilisant le logiciel NEC facultatif. PARAM. FILM REMARQUE : lorsque l’ENTREE2 de SUPER est sélectionnée sous MODIFICATION ENTREE et affi... -
Page 23: Audio
PHASE Règle le « bruit » visuel sur l’image. Entrées VGA, RGB/HV* , Y/Pb/Pr, SCART* , Y/ Pb/Pr2* uniquement RESOLUTION H. Règle la taille horizontale de l’image. Entrées VGA, RGB/HV* uniquement RESOLUTION V. Règle la taille verticale de l’image. Entrées VGA, RGB/HV* uniquement RESOLUTION EN ENTREE En cas de problème de détection du signal, cette fonction oblige le moniteur à... -
Page 24: Calendrier
GRAVES Pour accentuer ou réduire le son basses fréquences. Appuyez sur le bouton + pour augmenter les graves. Appuyez sur le bouton - pour diminuer les graves. SURROUND Son surround artifi ciel. ARRET REMARQUE : la sortie audio est désactivée lorsque cette fonction est activée. AUDIO IDI Sélectionne la source audio Image dans image. -
Page 25: Osd
MESSAGE TEXTE ARRET MODE Active le message texte et vous permet de défi nir la direction horizontale ou verticale. POSITION Permet de sélectionner l'emplacement du message texte à l’écran. TAILLE Détermine la taille du message texte par rapport à la taille globale de l’écran. FUSIONNER Permet de défi... -
Page 26: Affichages Multiples
AFFICHAGES MULTIPLES CONTROLE ID Défi nit le numéro ID du moniteur sur un chiffre compris entre 1 et 100, et l’ID de groupe sur une lettre comprise entre A et J. ECR DETECTES indique le nombre de moniteurs en chaîne sur le LAN. REMARQUE : plusieurs choix sont disponibles pour l’identifi... - Page 27 TILE MATRIX Permet d’agrandir une image et de l’affi cher sur plusieurs écrans (jusqu’à 100) par un amplifi cateur de (MATRICE MOSAÏQUE) distribution. REMARQUE : une résolution basse ne convient pas pour la mosaïque sur plusieurs moniteurs. Vous pouvez ne pas utiliser d’amplifi cateur de distribution avec un nombre d’écrans inférieur. Cette fonction est déverrouillée lors de l’activation de la fonction ROTATION IMG, sauf pour NUL.
-
Page 28: Protection Affichage
REGLAGE COPIE Dans une connexion en guirlande, sélectionnez les catégories du menu OSD à copier vers un autre moniteur. REMARQUE : lorsque vous utilisez cette fonction, les moniteurs doivent être connectés en guirlande sur le LAN. Cette fonction réinitialise les paramètres par défaut lorsque l’appareil est éteint. La limite de cette fonction dépend du câble utilisé. -
Page 29: Option Avancee1
Réglage de l’REGLAGE ADDRESSE IP pour le serveur DNS. AUTO AUTO : Assignez automatiquement une adresse IP pour le serveur DNS connecté au moniteur. MANUEL : Défi nissez l’adresse IP pour le serveur DNS connecté au moniteur. DNS PRINCIPAL Défi nissez les paramètres DNS principaux du réseau connecté au moniteur. 0.0.0.0 REMARQUE : pour supprimer le paramètre, défi... - Page 30 PARAMETRE TERMINAL MODE DVI Permet de sélectionner le type d’équipement DVI-D connecté à l’entrée DVI. DVI-HD Si vous utilisez du matériel informatique ou un lecteur DVD nécessitant une authentifi cation HDCP, choisissez l’option DVI-HD. Si vous utilisez du matériel informatique ne nécessitant aucune authentifi cation HDCP, choisissez l’option DVI-PC.
-
Page 31: Option Avancee2
120 Hz (non réglable) PANNEAU TACTILE (non réglable) REINITIALISER Réinitialise les paramètres suivants dans le menu OPTION AVANCEE pour revenir aux paramètres d'usine : ENTREE DETECTEE (sauf la priorité des signaux d’entrée), MODIFICATION ENTREE (sauf pour ENTREE1 et ENTREE2), PARAMETRE TERMINAL, DESENTRELACE, SYSTEME DE COULEUR, SURBALAYAGE, AUDIO sous REGLAGE OPTION. -
Page 32: Recommandations
être mis hors tension pendant une heure pour effacer l’image. Comme pour tous les équipements d’affi chage personnels, NEC DISPLAY SOLUTIONS vous recommande d’affi cher des images ou d’utiliser un économiseur d’écran animé(es) à intervalles réguliers chaque fois que l’écran est en veille ou d’éteindre le moniteur lorsqu’il n’est pas utilisé. -
Page 33: Fonction De La Télécommande
Fonction de la télécommande FONCTION ID TELECOMMANDE Monitor ID :1 Monitor ID :2 Monitor ID :3 ID TELECOMMANDE La télécommande facultative peut être utilisée pour contrôler jusqu’à 100 La télécommande La télécommande La télécommande moniteurs MultiSync individuels à l’aide du mode ID TELECOMMANDE. Le fonctionne fonctionne fonctionne... -
Page 34: Connexion De Plusieurs Moniteurs
Connexion de plusieurs moniteurs Vous pouvez contrôler plusieurs moniteurs en utilisant une connexion en guirlande RS-232C, REMOTE IN ou LAN. REMARQUE : Il n’est possible de connecter en guirlande qu’un nombre limité de moniteurs. En cas de défi nition manuelle du numéro ID ou de contrôle via le numéro ID spécifi é, exécutez auparavant la fonction ID AUTO (voir page 24). -
Page 35: Contrôle À Distance Du Moniteur Via Une Interface Rs-232C
Contrôle à distance du moniteur via une interface RS-232C Il est possible de contrôler ce moniteur LCD en lui connectant un PC doté d’une connexion RS-232C. Les fonctions pouvant être contrôlées par un PC sont : • La mise sous/hors tension. •... - Page 36 2) Diagramme des commandes de contrôle Pour les autres commandes, voir le fi chier « External_Control.pdf » sur le CD-ROM. Fonction (ID moniteur = 1) Données code Position MARCHE 01 30 41 30 41 30 43 02 43 32 30 33 44 36 30 30 30 31 03 73 0d Position ARRET 01 30 41 30 41 30 43 02 43 32 30 33 44 36 30 30 30 34 03 76 0d Sélectionner une source d’entrée DisplayPort...
-
Page 37: Contrôle Du Moniteur Lcd Via La Commande Lan
Contrôle du moniteur LCD via la commande LAN Connexion à un réseau En utilisant un câble LAN, vous pouvez indiquer les paramètres réseau et les paramètres de notifi cation par e-mail grâce à une fonction de serveur HTTP. Pour utiliser une connexion LAN, vous devez attribuer une adresse IP. Exemple de connexion LAN : Serveur REMARQUE : utilisez un câble LAN de... -
Page 38: Préparation Avant L'utilisation
Exemple 1 : lorsque le nom d’hôte du moniteur a été défi ni sur « pd.nec.co.jp », vous pouvez accéder au réseau en entrant http://pd.nec.co.jp/index.html en tant qu’adresse ou dans la colonne de l’URL. - Page 39 Paramètre réseau Cliquez sur « NETWORK » situé à gauche de la page HOME. IP SETTING Pour régler l’ADRESSE IP. (REGLAGE IP) AUTO : Assigner automatiquement une adresse IP. MANUEL : Défi nir l’adresse IP du réseau connecté au moniteur. REMARQUE : contactez l’administrateur de votre réseau pour obtenir l’adresse IP si [AUTO] est sélectionné...
-
Page 40: Paramètre E-Mail
Paramètre e-mail Cliquez sur « MAIL » situé à gauche de la page HOME. Cette option permet d’envoyer à l'ordinateur un message d’erreur par e-mail lorsque le LAN avec câbles est utilisé. Une notifi cation avec le message d’erreur est envoyée lorsqu’une erreur se produit sur le moniteur. ALERT MAIL (NOTIFICATION Sélectionnez [ENABLE] pour activer la fonction Notifi... - Page 41 Liste de messages d’erreur et d’alertes Numéro d’erreur Message de Explication Mesures * Code erreur l’alerte par e-mail L’alimentation du moniteur ne Alimentation anormale en mode de veille Contactez votre fournisseur. 70h ~ 7Fh fonctionne pas normalement. 80h ~ Fh Le ventilateur s’est arrêté...
-
Page 42: Paramètre Snmp
Paramètre SNMP Cliquez sur « SNMP » situé à gauche de la page HOME. Cette fonction permet d’obtenir l’état et de contrôler un moniteur via le réseau. Version : SNMP v1 Texte brut authentifi é par nom de communauté, pas de renvoi de message de confi rmation de Trap. SNMP v2c Texte brut authentifi... - Page 43 Paramètre AMX Cliquez sur « AMX » situé à gauche de la page HOME. AMX BEACON Activer/désactiver pour la détection de AMX Device Discovery lors de la connexion à un réseau pris en charge par le système de contrôle NetLinx d’AMX. ASTUCE : Lors de l’utilisation d’un appareil prenant en charge AMX Device Discovery, le système de contrôle AMX NetLinx reconnaît l’appareil et télécharge le module Device Discovery approprié...
- Page 44 Paramètre Name (Nom) Cliquez sur « NAME » situé à gauche de la page HOME. MONITOR NAME Défi nissez un nom pour le moniteur. Le nom doit compter 16 caractères maximum. La valeur par (NOM DU MONITEUR) défaut est le nom du modèle. HOST NAME Entrez le nom d’hôte du réseau connecté...
- Page 45 Informations Liste PD Cliquez sur « PD LIST » situé à gauche de la page HOME. Affi che la liste des ID et adresses IP de plusieurs moniteurs connectés en guirlande. Seul le moniteur principal peut affi cher la liste. Paramètre Memo Cliquez sur «...
-
Page 46: Point Zoom
POINT ZOOM L’utilisation du bouton « SET/POINT ZOOM » de la télécommande permet d’agrandir une partie d’image. Appuyez sur le bouton CH+/- pour faire un zoom vers le haut ou le bas. L’image peut être agrandie entre 1 et 10 fois. 1 Appuyez sur le bouton [SET/POINT ZOOM] de la télécommande. -
Page 47: Intelligent Wireless Data
INTELLIGENT WIRELESS DATA Cette fonction permet d’obtenir les données sur l’état du moniteur par communication sans fi l, même lorsque le moniteur est éteint. Vous pouvez défi nir cette fonction avec certains menus de l’OSD. REMARQUE : position du capteur : voir page 9. Contactez votre fournisseur pour des informations détaillées. -
Page 48: Caractéristiques
Interface de montage à la norme VESA (FDMIv1) : permet de fi xer le moniteur LCD sur tout support ou bras de montage tiers de norme VESA (FDMIv1). NEC recommande l'utilisation d'une interface de montage en conformité avec les normes nord- américaines TÜV-GS et/ou UL1678. -
Page 49: Résolution Des Problèmes
• Il est possible qu’une panne se soit produite. Contactez votre modifi er le mode graphique). revendeur NEC DISPLAY SOLUTIONS autorisé. • Vérifi ez la compatibilité et les paramètres recommandés de votre •... -
Page 50: Caractéristiques - X464Un
Caractéristiques - X464UN Spécifi cations du produit Module LCD 46”/116,8 cm diagonal Pas : 0,530 mm Résolution : 1 920 x 1 080 Couleur : Plus de 16 millions de couleurs (en fonction de la carte graphique utilisée) Luminosité : 700 cd/m (Max.) à... -
Page 51: Caractéristiques - X464Uns-2
Caractéristiques - X464UNS-2 Spécifi cations du produit Module LCD 46”/116,8 cm diagonal Pas : 0,530 mm Résolution : 1 920 x 1 080 Couleur : Plus de 16 millions de couleurs (en fonction de la carte graphique utilisée) Luminosité : 700 cd/m (Max.) à... -
Page 52: Caractéristiques - X464Unv-3
Caractéristiques - X464UNV-3 Spécifi cations du produit Module LCD 46”/116,8 cm diagonal Pas : 0,530 mm Résolution : 1 920 x 1 080 Couleur : Plus de 16 millions de couleurs (en fonction de la carte graphique utilisée) Luminosité : 500 cd/m (Max.) à... -
Page 53: Caractéristiques - X554Un
Caractéristiques - X554UN Spécifi cations du produit Module LCD 55”/138,8 cm diagonal Pas : 0,630 mm Résolution : 1 920 x 1 080 Couleur : Plus de 16 millions de couleurs (en fonction de la carte graphique utilisée) Luminosité : 700 cd/m (Max.) à... -
Page 54: Caractéristiques - X554Uns-2
Caractéristiques - X554UNS-2 Spécifi cations du produit Module LCD 55”/138,8 cm diagonal Pas : 0,630 mm Résolution : 1 920 x 1 080 Couleur : Plus de 16 millions de couleurs (en fonction de la carte graphique utilisée) Luminosité : 700 cd/m (Max.) à... -
Page 55: Caractéristiques - X554Unv-2
Caractéristiques - X554UNV-2 Spécifi cations du produit Module LCD 55”/138,8 cm diagonal Pas : 0,630 mm Résolution : 1 920 x 1 080 Couleur : Plus de 16 millions de couleurs (en fonction de la carte graphique utilisée) Luminosité : 500 cd/m (Max.) à... -
Page 56: Brochage
Brochage 1) Entrées multiples analogiques (MiniDsub15 broches) : VGA, Y/Pb/Pr N° de broche Rouge, Y/Pb/Pr_Pr Vert, Y/Pb/Pr_Y Bleu, Y/Pb/Pr_Pb Mini D-SUB 15 broches (côté moniteur) DDC-GND Rouge-GND Vert-GND Bleu-GND +5 V (DDC) DDC-SDA H-SYNC V-SYNC DDC-SCL 2) Entrée/sortie RS-232C N° de broche D-SUB 9 broches (côté... -
Page 57: Informations Du Fabricant Sur Le Recyclage Et L'énergie
Des sites de recyclage spécialisés s’assurent que les composants nocifs pour l’environnement soient correctement manipulés et éliminés. Pour garantir le meilleur recyclage possible de nos produits, NEC DISPLAY SOLUTIONS propose diverses procédures de recyclage et émet des recommandations quant à la manipulation du produit dans le respect de l’environnement lorsqu’il est arrivé...
