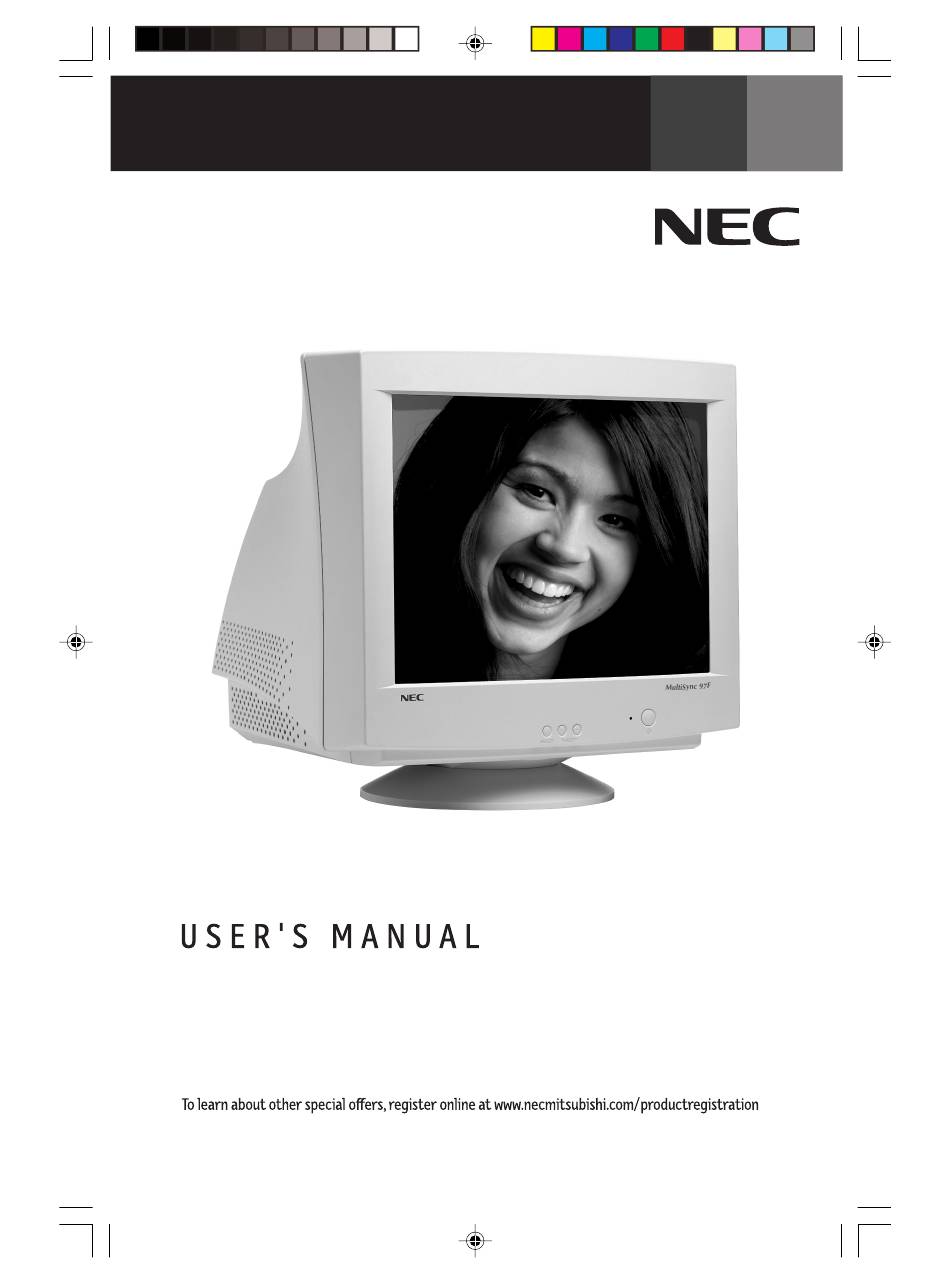

- Page 1 Flat MultiSync /97F ® MS77F97F112701.p65 11/27/01, 3:15 PM...
-
Page 2: Table Des Matières
Index Warning ....................1 Contents ....................2 Quick Start ...................3 Controls ....................5 Recommended Use ................7 Specifications ..................9 Features ....................11 Troubleshooting ................. 12 References ..................13 Limited Warranty ................14 Avertissement ..................15 Contenu ....................16 Mise en marche rapide ..............17 Commandes .................. -
Page 3: Warning
WARNING TO PREVENT FIRE OR SHOCK HAZARDS, DO NOT EXPOSE THIS UNIT TO RAIN OR MOISTURE. ALSO, DO NOT USE THIS UNIT'S POLARIZED PLUG WITH AN EXTENSION CORD RECEPTACLE OR OTHER OUTLETS UNLESS THE PRONGS CAN BE FULLY INSERTED. REFRAIN FROM OPENING THE CABINET AS THERE ARE HIGH VOLTAGE COMPONENTS INSIDE. REFER SERVICING TO QUALIFIED SERVICE PERSONNEL. - Page 4 Contents Your new NEC MultiSync monitor box* should contain the following: ® • MultiSync Monitor MultiSync 77F or 97F • Power Cord • Captive Signal Cable • User’s Manual Captive Signal Cable Power Cord User’s Manual Flat MultiSync /97F ®...
-
Page 5: Quick Start
D-SUB end of the captive signal cable to the Macintosh cable adapter on the computer (Figure B.1). Tighten all screws. NOTE: To obtain the Macintosh cable adapter, call NEC-Mitsubishi Electronics Display of America, Inc. at (800) 632-4662. 4. Connect one end of the power cord to the MultiSync monitor and the other end to the power outlet (Figure C.1). - Page 6 Quick Start –continued Mac Adapter (Not Included) 15-pin mini D-SUB Captive Signal Cable Figure B.1 Power Outlet Power Cord Figure C.1 Power Button Figure D.1 MS77F97F112701.p65 11/27/01, 3:15 PM...
-
Page 7: Controls
Controls (On-Screen Manager) control buttons on the front of the monitor function ™ as follows: Enters and exits the OSM menu. SELECT Selects one of the controls and increases or decreases the CONTROL –/+ adjustment. Resets the highlighted control to the factory setting. Press RESET –/+ at the same time for approximately one second. - Page 8 Controls –continued Increases or decreases the curvature of the sides either to the left or right. Rotates the entire display clockwise or counterclockwise. Degauss Control: Eliminates the buildup of stray magnetic fields that alter the correct scan of the electron beams and affect the purity of the screen colors, focus and convergence.
-
Page 9: Recommended Use
Recommended Use Safety Precautions and Maintenance FOR OPTIMUM PERFORMANCE, PLEASE NOTE THE FOLLOWING WHEN SETTING UP AND USING THE MULTISYNC ® COLOR MONITOR: • DO NOT OPEN THE MONITOR. There are no user serviceable parts inside and opening or removing covers may expose you to dangerous shock hazards or other risks. - Page 10 • Do not use primary color blue on a dark background, as it is difficult to see and may produce eye fatigue due to insufficient contrast For more detailed information on setting up a healthy work environment, call NEC-Mitsubishi Electronics Display of America, Inc. at (888) NEC-MITS, NEC FastFacts ™...
-
Page 11: Specifications
832 x 624 @ 55 to 106 Hz 1024 x 768 @ 55 to 87 Hz ....... NEC-Mitsubishi Electronics Display cites 1152 x 870 @ 55 to 77 Hz recommended resolution at 1280 x 1024 @ 55 to 66 Hz 85 Hz for optimal display performance. - Page 12 1024 x 768 @ 55 to 120 Hz 1152 x 870 @ 55 to 105 Hz NEC-Mitsubishi Electronics Display 1280 x 1024 @ 55 to 89 Hz ..... cites recommended resolution at 1600 x 1200 @ 55 to 76 Hz...
-
Page 13: Features
FullScan Capability: Allows you to use the entire screen area in most ™ resolutions, significantly expanding image size. OSM Display Screen Copyright 2002 by NEC-Mitsubishi Electronics Display of America, Inc. MS77F97F112701.p65 11/27/01, 3:15 PM... -
Page 14: Troubleshooting
Troubleshooting No picture • Display card should be completely seated in its slot. • Power Button and computer power switch should be in the ON position. • Signal cable should be completely connected to display card/computer. • Check connector for bent or pushed-in pins. Image is scrolling or unstable •... -
Page 15: References
References • BBS (978) 742-8706 NEC-Mitsubishi Electronics Display of America Remote Bulletin Board System is an electronic service accessible with your system and a modem. Communica- tion parameters are: 300/1200/2400/9600/14.4k/28.8k/33.6k bps, no parity, 8-data bits, 1 stop bit • Customer Service/... -
Page 16: Limited Warranty
NMD-A. For the name of your nearest authorized NEC-Mitsubishi Electronics Display of America, Inc. service facility, contact NEC-Mitsubishi Electronics Display of America, Inc. at 1-800-632- 4662. -
Page 17: Avertissement
AVERTISSEMENT AFIN D’ÉVITER TOUT RISQUE D’INCENDIE OU D’ÉLECTROCUTION, NE PAS EXPOSER CET APPAREIL À LA PLUIE OU À L’HUMIDITÉ. NE PAS UTILISER LA FICHE D’ALIMENTATION POLARISÉE AVEC UNE PRISE DE CORDON DE RALLONGE OU AUTRE PRISE SAUF SI LES BROCHES PEUVENT ÊTRE ENTIÈREMENT INTRODUITES. NE PAS OUVRIR LE BOÎTIER, LEQUEL CONTIENT DES COMPOSANTS À... - Page 18 Contenu La boîte* de votre nouveau moniteur NEC MultiSync contient : • Moniteur MultiSync MultiSync 77F au 97F • Cordon d'alimentation • Câble de signal captif • Manuel de l'utilisateur Câble de signal captif Cordon d'alimentation Manuel de l’utilisateur Flat MultiSync /97F ®...
-
Page 19: Mise En Marche Rapide
15 broches du câble de signal captif d’interface à l'adaptateur de câble Macintosh sur l'ordinateur (Figure B.1). Serrer toutes les vis. REMARQUE : Pour obtenir un adaptateur de câble Macintosh, appeler NEC-Mitsubishi Electronics Display of America, Inc. sau (800) 632-4662. 4. Connecter une extrémité du cordon d'alimentation au moniteur MultiSync et l'autre extrémité... - Page 20 Mise en marche rapide (suite) Adaptateur Mac (non fourni) Mini-fiche D-SUB à 15 broches Câble de signal captif Figure B.1 Prise de courant Cordon d’alimentation Figure C.1 Bouton d’alimentation Figure D.1 MS77F97F112701.p65 11/27/01, 3:15 PM...
-
Page 21: Commandes
Commandes Les touches de commandes OSM (Gestionnaire à l'écran) à l'avant du moniteur fonctionnent comme suit : Entre et quitte le menu OSM. SELECT CONTROL –/+ Déplace la barre dans le sens – ou + pour augmenter ou diminuer le réglage. Réinitialise la commande en surbrillance au réglage d’usine. - Page 22 Commandes (suite) Commande Degauss : Élimine l'accumulation de champs magnétiques parasites qui modifieraient le balayage correct du faisceau d'électrons et affecteraient la pureté des couleurs de l'écran, la netteté et la conver- gence. Lorsque l'image d'écran est activée, celle-ci saute et tremble un peu pendant la démagnétisation de l'écran.
-
Page 23: Usage Recommandé
Usage recommandé Consignes de sécurité et de maintenance POUR UN FONCTIONNEMENT OPTIMAL, PRIÈRE DE NOTER CE QUI SUIT POUR LE RÉGLAGE ET L'UTILISATION DU MONITEUR COULEUR MultiSync • NE PAS OUVRIR LE MONITEUR. Aucune pièce intérieure ne nécessite l'intervention de l'utilisateur, et l'ouverture ou la dépose des couvercles peut exposer à des risques de décharges dangereuses ou d'autres risques. - Page 24 Pour des informations plus détaillées sur l'établissement d'un environnement de travail sain, appeler NEC-Mitsubishi Electronics Display of America, Inc. au (888) NEC-MITS, demander le service d’information par télécopieur NEC FastFacts au (800) 366-0476 et demander le document # 900108 ou écrire à American National Standard for Human Factors Engineering of Visual Display Terminal Workstations - ANSI-HFS Standard No.
-
Page 25: Fiche Techniques
832 x 624 @ 55 à 106 Hz 1 024 x 768 @ 55 à 87 Hz ....... NEC-Mitsubishi Electronics Display 1 152 x 870 @ 55 à 77 Hz recommande une résolution à 85 Hz 1 280 x 1 024 @ 55 à... - Page 26 1 024 x 768 @ 55 à 120 Hz 1 152 x 870 @ 55 à 105 Hz NEC-Mitsubishi Electronics Display 1 280 x 1 024 @ 55 à 89 Hz ....recommande une résolution à 85 Hz 1 600 x 1 200 @ 55 à 76 Hz pour des performances d'affichage optimales.
-
Page 27: Fonctions
(balayage complet) : Permet d'utiliser la totalité de la surface d'écran Capacité FullScan dans la plupart des résolutions, augmentant ainsi de façon significative la taille de l'image. OSM Display Screen Copyright 2002 par NEC-Mitsubishi Electronics Display of America, Inc. MS77F97F112701.p65 11/27/01, 3:15 PM... -
Page 28: Dépannage
Dépannage Pas d'image • La carte vidéo doit être complètement introduite dans sa fente. • La touche d'alimentation et le commutateur d'alimentation de l'ordinateur doivent être en position ON (Marche). • Le câble de signal doit être bien connecté à la carte vidéo /l'ordinateur. •... -
Page 29: Références
Références • BBS (978) 742-8706 Le système de babillard électronique NEC-Mitsubishi Electronics Display of America, Inc. est un service électronique accessible avec votre système et un modem. Les paramètres de communication sont : 300/1200/2400/9600/1,4 k/28,8 k/33,6 k bps, pas de parité, 8 bits de données, 1 bit d'arrêt •... -
Page 30: Garantie Limitée
être déterminée par le consommateur et n’est pas garantie par NMD-A. Pour connaître le nom du centre de service technique agréé NEC-Mitsubishi Electronics Display of America le plus proche, appeler NEC-Mitsubishi Electronics Display of America au 1-800-632-4662. MS77F97F112701.p65... - Page 31 à condition que ces droits n'ont pas été directement délivrés à d'autres. Les produits de NEC-Mitsubishi Electronics Display of America dont il est question dans ce document sont garantis conformément aux termes de la déclaration de garantie limitée accompagnant chaque produit. Cependant, les performances réelles de chaque produit dépendent de facteurs tels que la configuration du système, les données du client...
- Page 32 NEC-Mitsubishi Electronics Display of America. To allow for design and specification improvements, the information in this document is subject to change at any time without notice.
