Montage - NEC MultiSync 70GX2 Manuel De L'utilisateur

Montage

Enlevez le support du moniteur pour le montage
Pour préparer le moniteur à des fins de montage différents :
. Placez les mains de chaque côté du moniteur et inclinez l'écran
ACL à 5° degrés.
Enlevez la gaine de câble (Figure M.).
Enlevez le couvercle de connecteur (Figure M.2).
REMARQUE: Si vous avez la difficulté enlever la couverture de câble, soulevez svp la
l'entaille au fond de la couverture (vers le dessus de l'ordre de monitor)in pour
décrocher la couverture du stand, comme représenté sur la figure suivante.
2. Débranchez tous les câbles.
3. Placez le moniteur avec l'écran vers le bas sur une surface non abrasive
(Figure M.3).
REMARQUE: Lors de manipulation du moniteur, le maintenir avec la face dirigée
vers le bas pour éviter d'endommager les boutons.
4. Ôtez les 2 vis qui fixent le support au moniteur (Figure M.3).
5. Soulevez le support pour déclencher les crochets supérieurs et enlevez le sup-
port (Figure M.4).
6. Ôtez les 2 vis sur le dessus du moniteur (Figure M.5). Le moniteur est mainte-
nant prêt à être monté de façon différente.
7. Branchez les câbles et replacez le couvercle de connecteur situé à l'arrière
du moniteur.
8. Inversez ce processus pour remettre le support en place
REMARQUE: N'utilisez que la méthode de montage alternative compatible VESA.
Prenez des précautions pour ôter le support du moniteur.

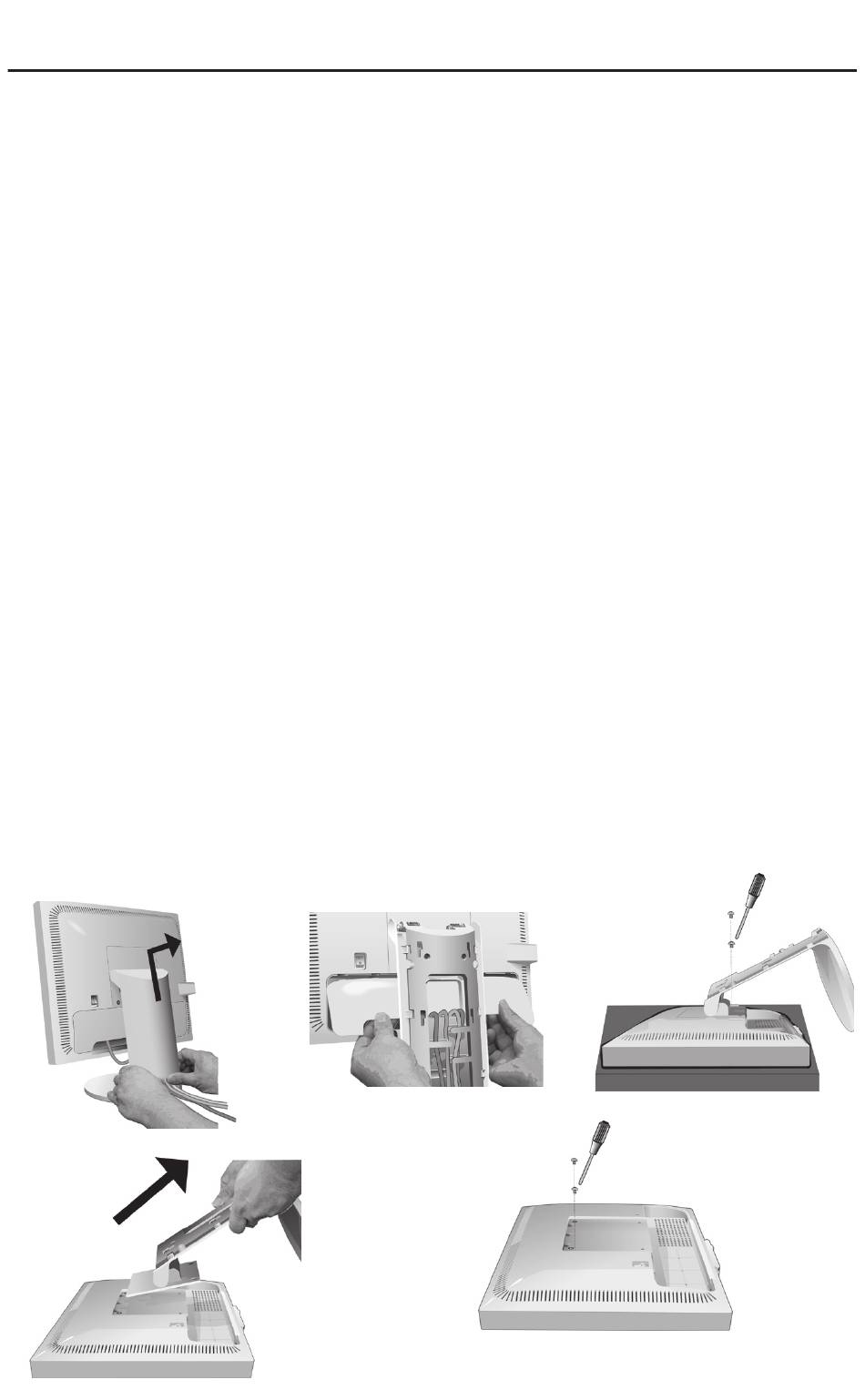

Figure M.
