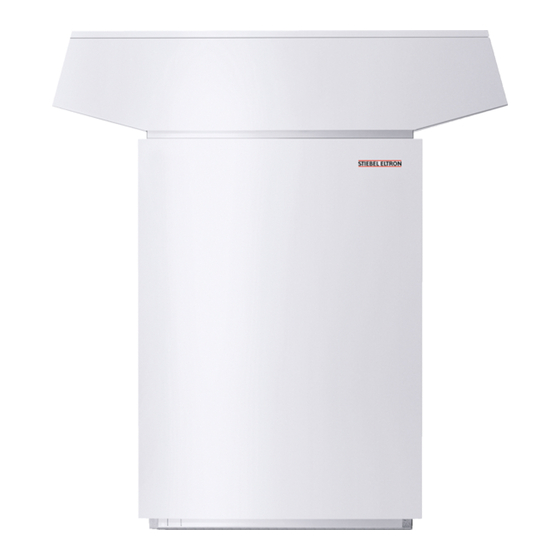

- Page 1 UTILISATION ET INSTALLATION Pompe à chaleur air | eau » WPL 33...
- Page 2 Cotes et raccordements ��������������������������������������� 24 Label de conformité ��������������������������������������������� 4 18.2 Schéma électrique ���������������������������������������������� 26 18.3 Diagrammes de puissance WPL 33 en mode en Description de l’appareil ������������������������������������5 charge partielle avec un compresseur ��������������������� 28 Fonctionnement �������������������������������������������������� 5 18.4 Diagrammes de puissance WPL 33 en mode de Réglages ������������������������������������������������������5...
- Page 3 AVERTISSEMENT Caractérise des remarques dont le non-respect peut entraî- arrêtée. ner de graves lésions, voire la mort. ATTENTION Caractérise des remarques dont le non-respect peut entraî- ner des lésions légères ou moyennement graves. www.stiebel-eltron.com WPL 33|...
- Page 4 Les performances ne peuvent être confirmées que si la mesure réalisée à des fins de vérification est effectuée dans les mêmes conditions que celles précisées dans la norme indiquée en titre de la présente section. |WPL 33 www.stiebel-eltron.com...
- Page 5 En phase de dégivrage, le ventilateur s’arrête et le circuit de la pompe à chaleur est inversé. La chaleur nécessaire au dégivrage est prélevée du ballon tampon. À la fin de la phase de dégivrage, la pompe à chaleur rebascule automatiquement en mode chauffage. www.stiebel-eltron.com WPL 33|...
- Page 6 Communiquez-lui le numéro indiqué sur la plaque signalétique pour qu’il puisse vous aider plus rapidement et plus efficacement. La plaque signalétique se trouve en haut à l’avant, sur le côté droit ou gauche de l’appareil. |WPL 33 www.stiebel-eltron.com...
- Page 7 - Paroi arrière f Veillez à ce que l’aspiration et le refoulement d’air ne soient - Coude du retour du circuit de chauffage pas orientés vers des pièces de la maison sensibles au bruit comme les chambres. www.stiebel-eltron.com WPL 33|...
- Page 8 Assurez-vous que l’air extérieur peut être aspiré sans maintenance. entrave dans l’appareil et que l’air rejeté peut en sortir de la même façon. Si l’aspiration et le refoulement d’air venaient à être gênés par des objets avoisinants, cela pourrait entrainer un recyclage thermique. |WPL 33 www.stiebel-eltron.com...
- Page 9 Assurez-vous que la fondation présente une réservation des dégradations et des rayons UV par un tube d’installation. suffisante. Remarque Référez-vous au chapitre « Montage / Écoulement des condensats » lors de la pose du tuyau d’évacuation des condensats. www.stiebel-eltron.com WPL 33|...
- Page 10 à chaleur d’installer un écoulement au sol dans le local d’implan- et dans le circuit de chauffage, mais également de source d’éner- tation. gie pour le dégivrage. |WPL 33 www.stiebel-eltron.com...
- Page 11 Remarque Ne montez les éléments d’habillage qu’après avoir réalisé les raccordements électrique et hydraulique. 1 Raccords vissés de la conduite de refoulement 2 Raccords vissés de la conduite d’aspiration www.stiebel-eltron.com WPL 33|...
- Page 12 Placez le capot sur l’appareil et fixez-le en place à l’aide de deux vis. f Découpez les passages de tubes pour les conduites d’instal- lation hydrauliques dans le capot. f Introduisez les tuyaux anti-vibratoires dans l’appareil par le haut au travers du capot. |WPL 33 www.stiebel-eltron.com...
- Page 13 Fermez tous les autres circuits de chauffage. f Si une soupape de décharge est installée dans l’installation de chauffage, elle doit être entièrement fermée pour déter- miner le débit volumique minimal. www.stiebel-eltron.com WPL 33|...
- Page 14 La figure suivante indique la position de l’ouverture pratiquée sanitaire, vérifiez le réglage de la hauteur manométrique en pour le flexible d’écoulement des condensats. mode ECS. f Ajustez éventuellement le réglage de la hauteur manomé- trique du circulateur chauffage. |WPL 33 www.stiebel-eltron.com...
- Page 15 Fonction anti-légio- Si la fonction anti-légionellose est active, la résistance nellose électrique d’appoint/de secours se met en route auto- matiquement pour chauffer l’eau régulièrement à une température de 60 °C et assurer ainsi une protection contre les légionelles. www.stiebel-eltron.com WPL 33|...
- Page 16 à chaleur et ins- tallée à proximité de la pompe à chaleur, sur le départ chauffage. f Recouvrez le bornier de raccordement au secteur (X3) et plombez-le lorsque tous les câbles électriques sont raccordés. |WPL 33 www.stiebel-eltron.com...
- Page 17 Accrochez les parois latérales, la paroi avant et la paroi ar- rière dans les crochets de l’appareil de base. Immobilisez les éléments d’habillage au moyen de vis en partie basse. f Collez la plaque signalétique fournie bien en vue sur une paroi de l’appareil. www.stiebel-eltron.com WPL 33|...
- Page 18 Collez la plaque signalétique fournie sur le devant, en haut et de manière bien visible, sur la paroi latérale droite ou gauche de l’appareil. f Tout d’abord, faites glisser la gaine extérieure légèrement vers le haut. |WPL 33 www.stiebel-eltron.com...
- Page 19 Vérifiez que les autres sondes sont correctement position- nées et raccordées. f Vérifiez que le raccordement secteur a été effectué de ma- nière conforme. f Enfilez la gaine extérieure sur le manchon de raccordement. www.stiebel-eltron.com WPL 33|...
- Page 20 à la notice d’utilisation et d’ins- des différents types de pompe à chaleur. tallation du gestionnaire de pompe à chaleur. Réglage d’usine : Fonctionnement du compresseur avec résistance électrique d’appoint/de secours WP - Typ f Vérifiez que l’interrupteur DIL est correctement réglé. |WPL 33 www.stiebel-eltron.com...
- Page 21 Si la température ambiante est trop basse à la mi-saison (tem- pérature extérieure de 10 °C env.), vous devez augmenter la va- leur du paramètre « TEMPÉRATURE CONFORT » de la rubrique RÉGLAGES / CHAUFFER / CIRCUIT CHAUFFAGE dans le menu du gestionnaire de pompe à chaleur. www.stiebel-eltron.com WPL 33|...
- Page 22 Défauts signalés par les LED : - Défaut haute pression - Défaut basse pression - Défaut général - Défaut sur l’IWS (voir la liste des défauts dans la notice d’uti- lisation et d’installation du gestionnaire de pompe à chaleur) |WPL 33 www.stiebel-eltron.com...
- Page 23 Remédiez à la source du défaut. f Réinitialisez le limiteur de sécurité en appuyant sur le bouton Reset. Utilisez éventuellement un objet pointu à cet effet. f Vérifiez que l’eau de chauffage circule avec un débit volu- mique suffisant. www.stiebel-eltron.com WPL 33|...
- Page 24 INSTALLATION Données techniques 18. Données techniques 18.1 Cotes et raccordements 18.1.1 Montage extérieur WPL 33 Aspiration d’air Refoulement d’air Passage de la conduite d’alimentation |WPL 33 www.stiebel-eltron.com...
- Page 25 INSTALLATION Données techniques 18.1.2 Montage intérieur 1390 WPL 33 Passage des câbles électriques Sortie d’évacuation des condensats Départ chauffage Filetage mâle G 1 1/4 Retour chauffage Filetage mâle G 1 1/4 Aspiration d’air Diamètre nominal DN 560 Refoulement d’air Diamètre nominal DN 560 www.stiebel-eltron.com...
- Page 26 Capteur haute pression Contacteur résistance de démarrage compresseur 1 Capteur basse pression Contacteur démarrage compresseur 1 R1...3 Résistances de démarrage compresseur 1 Contacteur résistance de démarrage compresseur 2 R4...6 Résistances de démarrage compresseur 2 Contacteur démarrage compresseur 2 Bornier |WPL 33 www.stiebel-eltron.com...
- Page 27 Barrette de mise à la terre Cosses de mise à la terre Connecteur 2 pôles Connecteur 4 pôles Connecteur-fiche IWS 12 pôles Connecteur-fiche IWS 3 pôles Connecteur-fiche IWS 5 pôles Connecteur-fiche IWS 6 pôles Soupape d’inversion pour dégivrage Filtre antiparasite www.stiebel-eltron.com WPL 33|...
- Page 28 INSTALLATION Données techniques 18.3 Diagrammes de puissance WPL 33 en mode en charge partielle avec un compresseur Légende des diagrammes de puissance Puissance calorifique [kW] | Puissance absorbée [kW] | Coefficient de performance ε [-] Température d’entrée de la source de chaleur [°C] Température départ 35 °C...
- Page 29 INSTALLATION Données techniques 18.4 Diagrammes de puissance WPL 33 en mode de fonctionnement pleine puissance avec deux compresseurs Légende des diagrammes de puissance Puissance calorifique [kW] | Puissance absorbée [kW] | Coefficient de performance ε [-] Température d’entrée de la source de chaleur [°C] Température départ 35 °C...
- Page 30 Les puissances électriques absorbées par les auxiliaires intégrés sont des valeurs maximales et peuvent varier en fonction du point de fonctionnement. La puissance électrique absorbée par les auxiliaires intégrés est comprise dans les valeurs de puissance de la pompe à chaleur selon EN 14511. WPL 33 185348 Puissances calorifiques selon EN 14511 Puissance calorifique à A10/W35 (EN 14511) 15,1 Puissance calorifique à...
- Page 31 INSTALLATION | GARANTIE | ENVIRONNEMENT ET RECYCLAGE Données techniques WPL 33 Données électriques Fréquence Phases résistance électrique d’appoint/de secours 3/N/PE Phases compresseur 3/PE Phases commande 1/N/PE Tension nominale résistance électrique d’appoint/de secours Tension nominale commande Tension nominale compresseur Protection électrique compresseur 3 x C 25 Protection électrique commande...
