- Page 1 1006-B FR - INSTRUCTIONS DE MONTAGE ET D'UTILISATION SCAN 1006-B INSTRUCTIONS DE MONTAGE ET D'UTILISATION SCAN 1006-B...

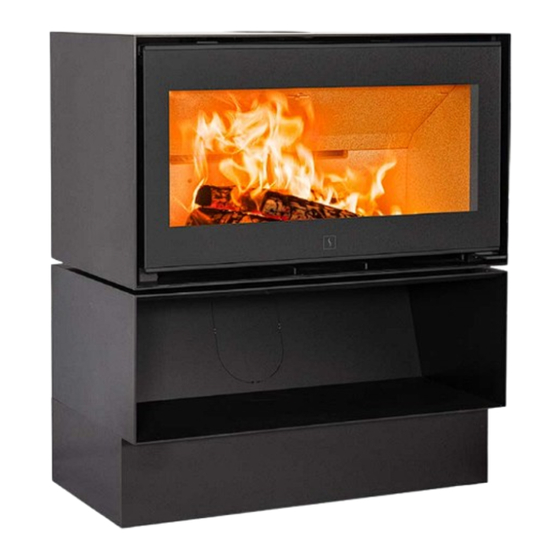

- Page 2 1006-B FÉLICITATIONS POUR L'ACQUISITION DE VOTRE NOUVEAU POELE SCAN Vous avez choisi un produit de l'un des principaux producteurs européens de poêles, et nous sommes convaincus que votre poêle vous apportera un grand plaisir. Afin de profiter au maximum du poêle, il est important de suivre nos conseils et indications.
- Page 3 SUMARIE ¬ ¬ CARACTERISTIQUES TECHNIQUES Installation Dimensions et dessins d'installation Securité Plaque signalétique Dimensions et caracterisqiques techniques Numéro d'enregistrement du produit ¬ ¬ MONTAGE Outillage pour le montage du poêle à bois Utilisation de la porte Pièces détachées Installation de la pièce de raccordement du conduit Mise au rebut de l'emballage Prise d'air extérieur Accessoires...
- Page 4 Il en est de même du montage d'accessoires ou d'options non fournis par Scan A/S. Cela peut également arriver dans le cas où des pièces nécessaires au fonctionnement et à la sécurité...
- Page 5 41 kg Pièce de raccordement, diam. int. 144 mm Pièce de raccordement, diam. ext. 148 mm Type d'approbation Intermittente* Scan 1006-B – Essai effectué selon EN 13240 Vermi- Pierre en Chambre de combustion culite céramique Emission de CO pour 13% d'O...
- Page 6 DIMENSIONS ET DESSINS D'INSTALLATION...
- Page 7 DESSINS D'INSTALLATION...
- Page 8 PLAQUE SIGNALÉTIQUE Tous les poêles cheminées Scan sont dotés d'une plaque signalétique indiquant les normes de contrôle ainsi que la distance de sécurité par rapport à des matériaux combustibles. La plaque signalétique (Vermiculite) est placée sans serrer dans le poêle. Il doit être placé à un endroit visible sur le poêle.
- Page 9 3 goupilles Ø6 x 50 mm ¬ Étiquetage énergétique MISE AU REBUT DE L'EMBALLAGE Votre poêle Scan est être livré avec l'emballage suivant: L'emballage en bois, réutilisable, peut après utilisation être brûlé comme un produit neutre Emballage en bois CO 2 ou remis au recyclage...
- Page 10 Scan 1010 gaine d’air 91010034 NAVN: EMNE: TG.NR: thermique frais 12-08-2016 MATERIALE: VÆGT: DATO: SIGN: DIMENSION: AREAL: Krog Iversen & Co A/S DK-5492 Vissenbjerg© C:\Working Folder\Designs\Scan 1010\91010034.idw STI: Grand socle Petit module Petit socle latéral...
- Page 11 CHEMINÉE EXISTANTE ET CHEMINÉE MODULAIRE S'il est prévu de raccorder le poêle à un conduit de cheminée existant, il est astucieux de demander conseil à un revendeur Scan agréé ou un ramoneur local. Il est également possible d'obtenir des conseils quant à la rénovation éventuelle du conduit de cheminée.
- Page 12 324,5 324,5 = 10 mm On doit stocker du bois sous le poêle dans le module avec prise d’air frais et bouclier thermique CAPACITÉ PORTANTE Scan 1003-B Målskitse Scan 1003-B 91003024 NAVN: EMNE: TG.NR: 23-05-2019 MATERIALE: VÆGT: DATO: SIGN: M3 NR.:...
- Page 13 Le poêle doit être placé de telle manière que le foyer, le tuyau et le conduit de cheminée puissent être nettoyés. Min. 140 mm Min. Min. 140 mm 175 mm 324,5 324,5 Scan 1003-B Målskitse Scan 1003-B NAVN: EMNE: TG.NR: 23-05-2019 MATERIALE: VÆGT: DATO: SIGN: M3 NR.: DIM.:...
- Page 14 UTILISATION DE LA PORTE Appuyer la poignée vers le bas pour ouvrir la porte Claquer la porte pour la fermer, comme sur une voiture. Saisir la poignée (la maintenir à l’horizontale) et claquer la porte INSTALLATION DE LA PIÈCE DE RACCORDEMENT DU CONDUIT Le fabricant livre le poêle préparé...
- Page 15 Air extérieur de combustion à l’arrière de la cassette Air extérieur de combustion via le sol Ekstern forbrænding Scan 1003-B 91003039 NAVN: EMNE: TG.NR: DATO: 28-05-2019 MATERIALE: VÆGT: SIGN: M3 NR.: DIM.: AREAL: Scan A/S DK-5492 Vissenbjerg© C:\Working Folder\Designs\Scan 1003\91003039.idw STI:...
- Page 16 SIGN: M3 NR.: DIM.: AREAL: Scan A/S DK-5492 Vissenbjerg© C:\Working Folder\Designs\Scan 1003\91003040.idw STI: RACCORDEMENT D’AIR EXTÉRIEUR DE COMBUSTION PAR L’INTERMÉDIAIRE DU FOND DE LA CASSETTE Installer le manchon Ø100 mm 4 vis autotaraudeuses 4,2 x 6,5 mm Scan 1003-B Ovn uden kasse...
- Page 17 Scan 1001 Krog Iversen & Co A/S Frisklufttilførsel bund af ovn NAVN: EMNE: TG.NR: 91001032 Scan 1010 Frisklfuft bund NAVN: EMNE: TG.NR: 91010036 DK-5492 Vissenbjerg© C:\Working Folder\Designs\Scan 1010\91010036.idw STI: 07-05-2012 MATERIALE: VÆGT: DATO: SIGN: MATERIALE: VÆGT: DATO: 18-08-16 SIGN: DIMENSION: DIMENSION:...
- Page 18 Suivez l’ordre ci-dessous A, B, C et D Scan 1010 indstil ben NAVN: EMNE: TG.N 23-08-2016 DATO: MATERIALE: VÆGT: DIMENSION: AREAL: Krog Iversen & DK-5492 Vissen C:\Working Folder\Designs\Scan 1010\91010039.idw STI: justering af sokkel 1010 91010015 EMNE: TG.NR: 08-06-2016 VÆGT: DATO: SIGN: DIM.: AREAL: Scan A/S DK-5492 Vissenbjerg©...
- Page 19 être de 6 mm au minimum. Renseignez-vous auprès d’un Min. 466,5 mm professionnel. Scan 1006-B Scan A/S n’assume aucune responsabilité pour le montage d’un poêle-cheminée à suspension murale. COTES DES SUPPORTS MURAUX Il est recommandé d’installer le poêle sur les garnitures murales fournies.
- Page 20 Montez l'une des plaques signalétique Grande ferrure murale (selon le choix du revêtement de la chambre de combustion) sur le poêle après le démontage du bouclier thermique Scan 1006-B VE Scan 1006-B CS Bouclier thermique (Vermiculite) (Pierre céramique) Commencer par démonter le bouclier thermique Vis d’ajustage...
- Page 21 Scan 1010 NAVN: EMNE: MATERIALE: M3 NR.: DIM.: AREAL: justerskive Scan 1010 NAVN: EMNE: MATERIALE: C:\Working Folder\Designs\Scan 1010\91010045.idw STI: MATERIALE: VÆGT: M3 NR.: DIM.: M3 NR.: DIM.: AREAL: C:\Working Folder\Designs\Scan 1010\9101004 STI: C:\Working Folder\Designs\Scan 1010\91010023.idw STI: Monter le module (A) sur le support mural. Mettre le poêle en place (B). Appliquer la plaque indicatrice (C)
- Page 22 ION: AREAL: Krog Iversen & Co A/S DK-5492 Vissenbjerg© \Working Folder\Designs\Scan 1003\91003035.idw Placer le pare-bûches vers l’avant contre le bord avant Placer les pierres de fond avec le bord biaisé vers l’arrière et vers le bas Installer l'habillage latéral gauche Mettre en place le doublage arrière...
- Page 23 VÆGT: DATO: SIGN: ION: AREAL: Krog Iversen & Co A/S DIMENSION: AREAL: Krog Iversen & Co A/S DK-5492 Vissenbjerg© DK-5492 Vissenbjerg© \Working Folder\Designs\Scan 1003\91003030.idw C:\Working Folder\Designs\Scan 1003\91003029.idw STI: Montering af nederste røgvenderplade Scan 1003-B NAVN: EMNE: TG.NR: 91003028 27-05-2019 MATERIALE: VÆGT:...
- Page 24 Krog Iversen & Co A/S La porte est livrée sans fonction de fermeture DK-5492 Vissenbjerg© automatique (Bauart 1). C:\Working Folder\Designs\Scan 1003\91003037.idw STI: Si vous souhaitez une fermeture automatique de la porte, vous pouvez serrer le ressort en tournant la vis longue (dans le ressort) dans le sens inverse des aiguilles utilisant une clé...
- Page 25 Scan 1005 NAVN: EMNE: TG.NR: 91005014 DIMENSION: AREAL: Krog Iversen & Co A/S DATO: 19-03-2018 MATERIALE: VÆGT: SIGN: Air primaire Air secondaire DK-5492 Vissenbjerg© C:\Working Folder\Designs\Scan 1003\91003037.idw STI: DIMENSION: AREAL: Krog Iversen & Co A/S DK-5492 Vissenbjerg© C:\Working Folder\Designs\Scan 1005\91005014.idw STI:...
- Page 26 ALLUMAGE Nous recommandons d'utiliser des sachets d'allumage ou des produits similaires en vente chez le revendeur Scan. L'utilisation de ces produits permet d'allumer le bois plus vite et d'obtenir une combustion plus propre. Vous pouvez consulter notre vidéo montrant la bonne méthode d'allumage sur www.scan-stoves.com ou en acannant le QR-code.
- Page 27 CHAUFFAGE CONTINU Il est important d'obtenir une température aussi élevée que possible dans le chambre de combustion. Cela permet d'exploiter au mieux le poêle et le combustible et d'obtenir une combustion propre. Ainsi est-il possible d'éviter le dépôt de suie sur les doublages du foyer et la vitre.
- Page 28 FONCTION DU CONDUIT DE CHEMINÉE Le conduit de cheminée est le moteur du poêle et est déterminant pour son fonctionnement. Le tirage dans le conduit de cheminée créé une dépression dans le poêle. Cette dépression retire la fumée du poêle et aspire l'air à travers le registre d'air de combustion pour le processus de combustion.
- Page 29 MANIEMENT DU COMBUSTIBLE CHOIX DE BOIS/COMBUSTIBLE Toutes les essences de bois peuvent être utilisées comme combustible. En général, les essences de bois durs sont les meilleures pour chauffer, par ex. le hêtre et le frêne qui brûlent de façon homogène en ne produisant que peu de cendres. D'autres essences telles que l'érable, le bouleau et le sapin sont de bonnes alternatives.
- Page 30 Nettoyer le poêle en l'essuyant avec un chiffon sec non pelucheux. En cas d'endommagement de la peinture, une peinture de réparation en aérosol est disponible chez nos revendeurs Scan. Etant donné la possibilité de différences de nuance, il est recommandé de traiter une surface plus grande naturellement limitée. Le meilleur résultat est obtenu lorsque la purface est à...
- Page 31 MATERIALE: VÆGT: DATO: SIGN: DIMENSION: AREAL: Krog Iversen & Co A/S DK-5492 Vissenbjerg© C:\Working Folder\Designs\Scan 1003\91003038.idw STI: MISE AU REBUT DES PIÈCES DU POÊLE Acier/fonte A remettre au recyclage Vitre A remettre avec les déchets céramiques Brændkammerforing, eksploderet Scan 1003...
- Page 32 RECHERCHE DE PANNES REFOULEMENT DE FUMEE ¬ Bois humide ¬ Mauvais tirage dans le conduit de cheminée ¬ La cheminée n'est pas bien dimensionnée pour le poêle ¬ Vérifier si le conduit de fumée/la cheminée est obstrué ¬ Dépression dans la pièce ¬...
- Page 33 GARANTIE Tous les produits Scan de chauffage au bois sont fabriqués dans des matériaux de toute première qualité et soumis à un contrôle qualité sévère avant de quitter l'usine. Si malgré cela des défauts ou vices de fabrication apparaissent, nous accordons un droit de réclamation/une garantie de 5 ans.
- Page 34 NOTES...
- Page 36 Numéro d'enregistrement du produit Rappelez ce numéro pour toute demande Edition: FR 91006500 10059464-P02 SCAN A/S Damsbovej 1 DK-5492 Vissenbjerg www.scan-stoves.com 14.08.2023...
