Comentario final sobre instalación
Si se propone montar el ventilador a la intemperie sin la protectión de un alero, es muy recomendable instalarle un botaguas estándar, sellado contra la
pared y el borde superior de la caperuza de descarga del ventilador, para evitar que el agua de lluvia que se escurre por la pared entre en el envolvente
del ventilador (ver I-1).
Sugerencias referentes al conducto
a) Donde quiera que el conducto pase por un espacio no acondicionado (ya sea con calefacción o aire acondicionado), es recomendable usar conducto
forrado. De esta manera se evita la posible acumulación de humedad condensada dentro del conducto y en el exterior del mismo, sobre todo cuando
se emplea como extractor de aire en un baño, donde la corriente de aire suele estar llena de humedad.
b) Recomendamos usar conducto aislanted flexible tal como el que se emplea para los ramales de sistemas de calefacción y aire acondicionado
residencial. Debido a que los ventiladores son capaces de vencer la elevada resistencia inherente a largos tramos de conducto flexible, el sistema no
sufre ninguna merma apreciable de rendimiento. No obstante, al usarse conducto flexible, se debe estirar hasta donde quede lo más recto y rígido
posible para minimizar las pérididas.
c) Al conectar los conductos al ventilador, parrillas o dispositivos transitorios, haga las conexiones lo más herméticas posibles para evitar fugas de
humedad, olores u otros contaminantes en pleno conducto de escape.

Instrucciones de cableado

Paso 1:
Desmonte los tornillos que aseguran la tapa
de la caja de conexiones en el soporte del
motor del ventilador. Todas las conexiones
del motory del capacitor (salvo el RVF4 que
no tiene capacitor) están precableadas a una
regleta. Hará falta un conector de cable de tipo
"romex" (a prueba de tirones) de 9,5 mm para
asegurar el cableado al pasar por el bocado en
el costado de la caja de conexiones.
Paso 2.
Pase la alimentación eléctrica a través del
conector romex y la entrada de alimentación

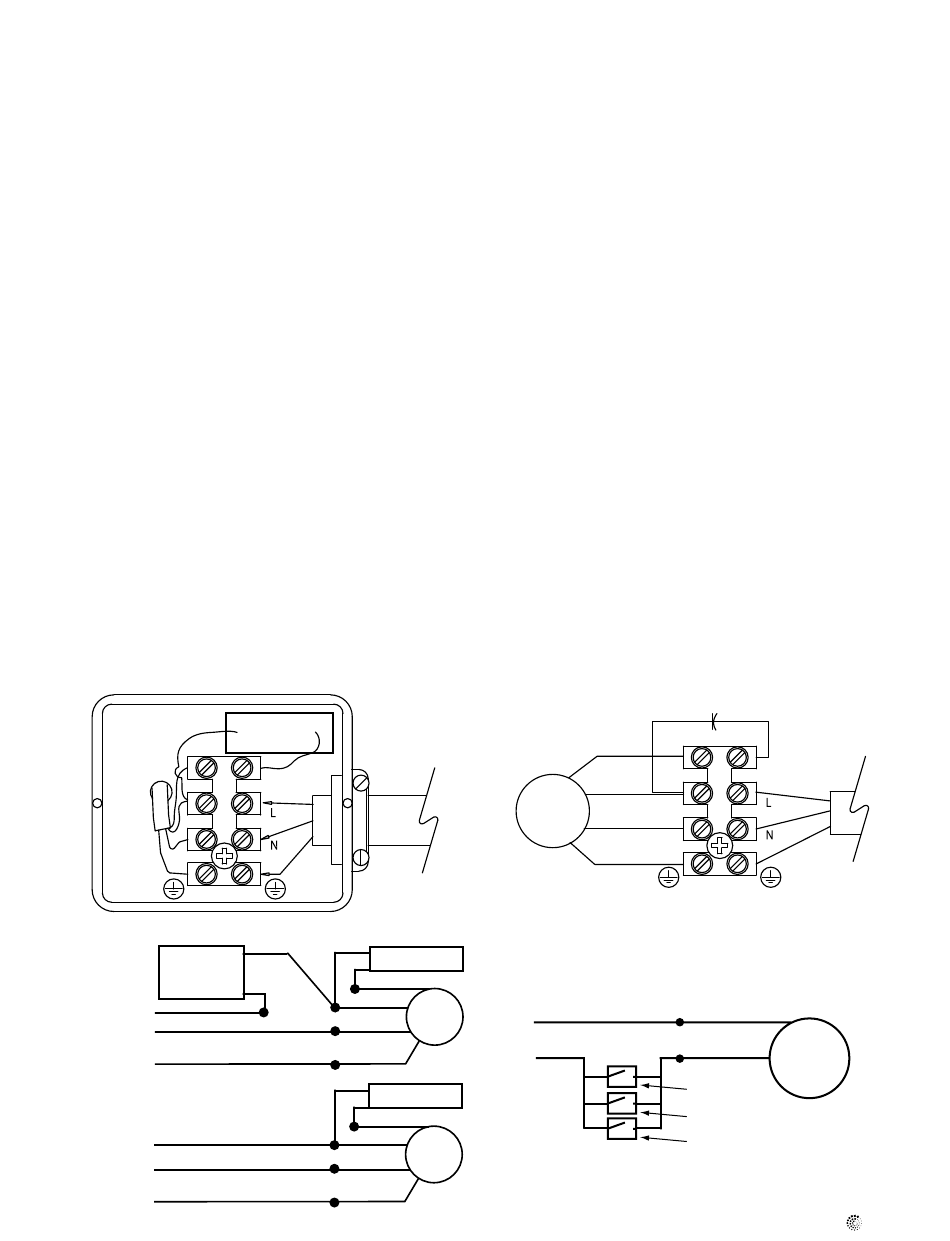

Diagrama elétrico
Con control de
Control de
velocidad velociadad del
motor
Negro
120V
Blanco
Sin control de
velocidad
Negro
120V
Blanco
del ventilador (ver la entrada de 25 mm,
Dimensiones "G" y "H"). Tenga cuidado de pasar
la tuerca del conector por encima del cableado
entrante a la caja. Para los Modelos RVF4XL-
RVF8XL, el capacitor del motor del ventilador
está suelto en la caja de conexiones. Mueva
el capacitor para permitir el acceso a la
regleta (ver ilustración #4). Hay dos lumbreras
abiertas en la regleta. Usando un pequeño
destornillador corriente, apriete el hilo neutro
(blanco)
de la alimentación de entrada por debajo de la
lumbrera abierta marcada "N" en
la regleta. Apriete el cable de "línea" (negro)
Capacitor
115V
Ground
Condensateur
Marrón
Negro
Motor
Azul
Verde Verde
Capacitor
Marrón
Negro
Motor
Azul
Verde Verde
Marrón
Negro
Bornes
del
Azul
motor
Verde/Amarillo
Figura I-4
Diagrama de alambrado para conmutacion en varios puntos
Neutro
(Blanco)
115V
Lignea
(Negro)
de la alimentación por debajo de la lumbrera
abierta marcada "L" en la regleta. Fije el cable
de tierra con uno de los tornillos de montaje
según indican las ilustraciones.
Paso 3.
Asegure el conector romex. Asegure el
cableado de alimentación entrante al conector
romex. Vuelva a insertar el capacitor dentro
de la caja de conexiones y tápela. Todas
las conexiones del motor y del capacitor
(salvo el RVF4 que no tiene capacitor) están
precableadas. No hay necesidad de más
cableado.
Capacitor
Ground
Motor
Conmutador SPST
Conmutador SPST
Conmutador SPST
11
115V
