10
Instalacion del ventilador
Paso 1
Al seleccionar la ubicación del ventilador, se debe considerar lo siguiente: a) tipo de aplicación,
b) proximidad a entradas de aire fresco; c) el ruido del ventilador.
a)Para aumentar el rendimiento de una secadora, hay que montar el ventilador a un minimo de
366 cm de la salida de la secadora. De montarse más cerca, el ventilador levanta suficiente
presión para halar la hilacha húmeda a través del conducto, causando cúmulos en el impulsor y
atascando los respiraderos en la caperuza de descarga..
Aviso Importante: Para evitar el posible riesgo de incendio, si se trata de un ventilador
auxiliar para una secadora quemadora de gas, el caudal del ventilador auxiliar no
puede superar el des ventilador propio de la secadora. Los ventiladores típicos de
secadoras caseras mueven 4, 53 m3 de aire por minuto.
Para ventilación de cocinas se debe disponer un acceso adecuado para la limpieza periódica de
grasas en la pared y en la caperuza de descarga.
Para minimizar el ruido del funcionamiento, sólo se debe emplear el RVF-4 para
sistemas directos a través de la pared. Las unidades mayores (RVF-4XL-RVF8XL) sólo
deben instalarse en conductos.
b) En cualquier sistema extractor, el ventilador se debe situar por lo menos a 183cm de distancia
lateral y 244 cm de distancia vertical de cualquier toma de aire fresco de sistemas HVAC,
sistemas de recuperación de calor, etc., para impedir la reintroducción de aire extraído.
Cualquier ventana que se abra con frecuenia durante temporadas moderadas se pueden
considerar también como entradas de aire fresco.
c) Aucque el ruido propio del sistema a la salida es prácticamente silensioso, puede haber otras
fuentes de ruido a través de ventanas y otras aperturas estructurales que se escuchen
durante la operación del ventilador. Se debe tomar en consideración la proximidad a ventanas y
otras aperturas.
Seleccione el sitio en la pared exterior donde corresponde montar el ventilador. Abrale a la pared
un hueco que mida 12 mm más de diámetro que el collarín adaptador del ventilador al conducto.
Para la extensión a través de la pared recomendamos un tramo corto de conducto rígido (no
incluido) que tenga aproximadamente 50 mm más de longitud que el ancho de la pared.
Paso 2
Desenrosque los cuatro tornillos que sostienen la caperuza blanca de descarga del ventilador y
desmonte la caperuza. Coloque el ventilador contra la pared lo más centrado posible al hueco de
la pared, y marque la ubicación de los cuatro agujeros de montaje de la placa de soporte trasero
del ventilador, y del bocado pasacables. Perfore un agujero pasacables que mida 3mm más de
diámetro que el conducto a instalar. La placa de soporte trasero del ventilador incorpora una
abertura pasacables de 25 mm (ver el diagrama acotado en la Página 1). Al montar el ventilador
en una pared de mamposteriá, perfore agujeros de 5,5 mm para los cuatro tornillos con sus
tapones de encaje (suministrados). Inserte los tapones hasta donde queden al ras. Si se trata de
montar el ventilador en una superficie de madera, se deben usar tornillos tirafondo para madera.
Si hay que montar el ventilador en una pared de tablas solapadas en el exterior, tal vez
haya que construirie un marco de montaje con listones de 25x25 mm para que el
montaje quede asegurado (ver I-2).
Paso 3
Antes de montar el ventilador, pase la acometida eléctrica a través de al pared. Fije el collarín de
extensión al collarín de conexión del ventilador al conducto. La conexión debe quedar lo más
hermética posible, a fin de evitar fugas desde la cavidad en la pared. Aplique una cantidad
sustancial de calafateo de poliuretano a la parte exterior de la placa de soporte del ventilador. De
esta manera se asegura una conexión hermética e impermeable entre el ventilador y la superficie
de la pared. Si se ha usado un marco adaptador de listones para acomodar el exterior solapado,
no deje de aplicar una cantidad sustancial de calafateo entre el marco y la pared así como entre
la placa de soporte del ventilador y el marco. Monte el ventilador en la pared.
Antes de conectar el conducto, asegúrese de que haya un sello hermético alrededor de
toda perforación de la pared interior.

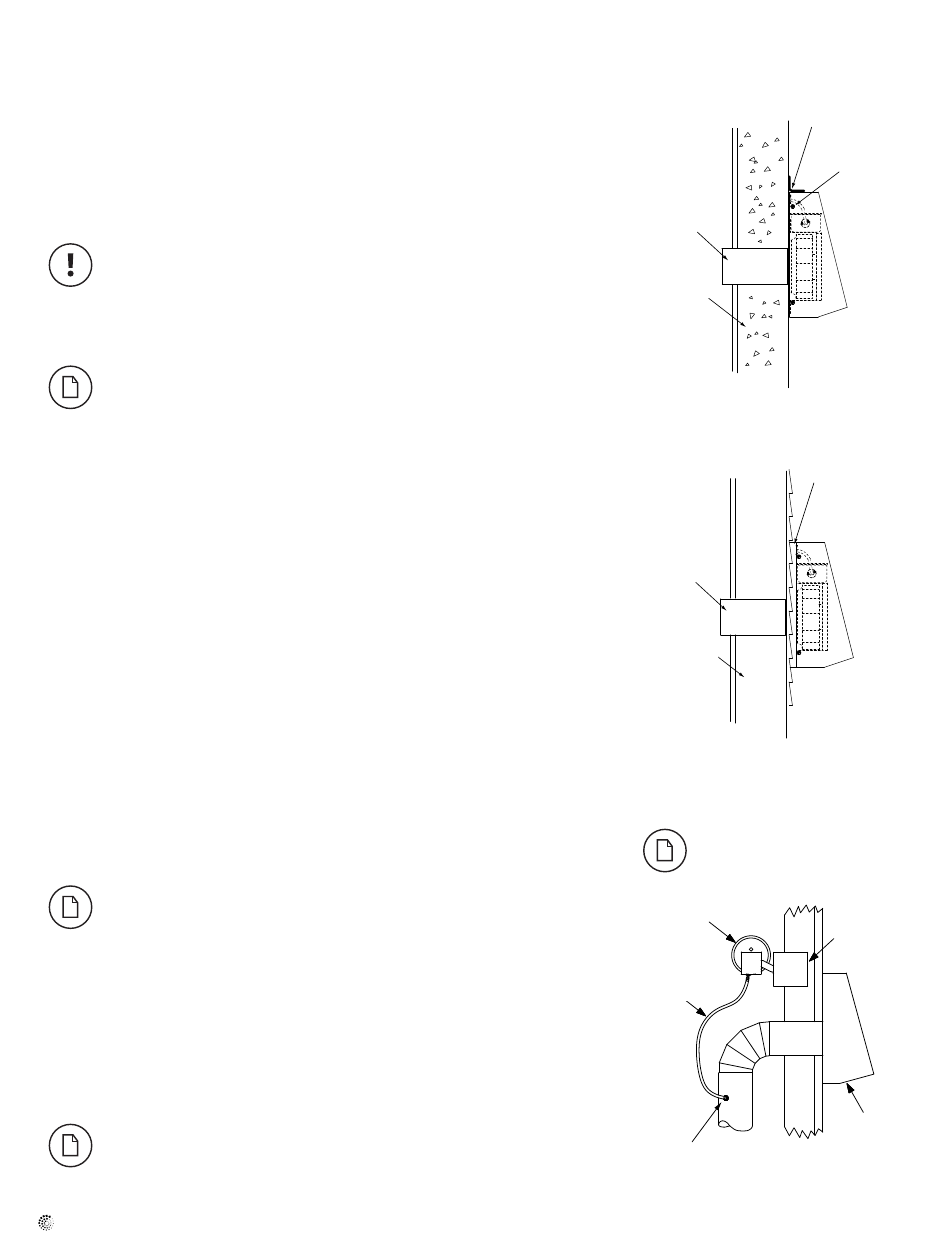

fantech
Optional: Pestana estandar
Collarin de
extension a
través de la
pared
Pared
Figura I-1
Collarin de
extension
Pared
recubieta de
traslapos
Figura I-2
Para su uso con el interruptor de presión DB10
Ver la manual de instrucciones del
interruptor de presión DB10 para
las instrucciones completas de
instalación.
I
DB10
Tubo de presión
P
E
Tubo de presión añade 1/4" agujero
G
perforrado en el ducto de la secadora antes
de codo. Tube debe ser sellado con ojal
para evitar refuas.
Tornillos de
montaje -
caeruza de
descarga
Soporte
I
adaptador
P
E
G
Caja eléctrica
(no incluido)
Ventilador
exterior
RVF4XL
