note finale pour l'installation
Lorsque le ventilateur est monté dans un emplacement autre que sous un avanttoit ou protégé par un avant-toit, il est fortement recommandé
d'installer une moulure d'égouttement et de le sceller du côté du mur et de la partie supérieure du couvercle de la bouche d'évacuation afin d'éviter que
la pluie que coule le long du mur ne pénètre dans le boîtier du ventilateur (voir I-1).

Recommandations pour la pose de conduits

a) Lorsque le conduit passe au travers un espace non-conditionné il est recommandé d'utiliser un conduit isolé. On évitera ainsi la possibilité de
condensation à l'intérieur du conduit ainsi que sur l'extérieur, surtout lorsque le ventilateur est utilisé dans une salle de bains où il y a habituellement
un taux élevé d'humidité dans l'air.
b) Il est recommandé d'utiliser un conduit isolé flexible tel que retrouvé dans les systèmes résidentiels de chauffage et de climatisation. Puisque
les ventilateurs sont capables de supporter la résistance plus élevée occasionnée par de longs conduits et des conduits flexibles, le système ne
connaîtra aucune baisse de performance remarquable. Toutefois, le conduit flexible doit être étiré autant que possible afin de minimiser les pertes.
c) Lors du raccord des conduits au ventilateur, aux grilles et aux mécanismes de transition, effectuer un joint des plus hermétiques afin d'éviter toute
fuite d'humidité, d'odeurs ou d'autres contaminant qui sont évacués.

Instructions pour le raccordement

Étape 1:
Enlever les vis tenant la plaque recouvrant
le boîtier du terminal situé sur le support de
montage du moteur du ventilateur. Tous les
raccords du moteur et du condensateur sont
branchés d'avance à une borne électrique en
bande. Un connecteur pour câbles de type
romex 3/8" sera requis pour insérer les fils
dans l'interrupteur prévu sur le côté du boîtier
du terminal
Étape 2.
Introduire le fil d'entrée électrique dans le

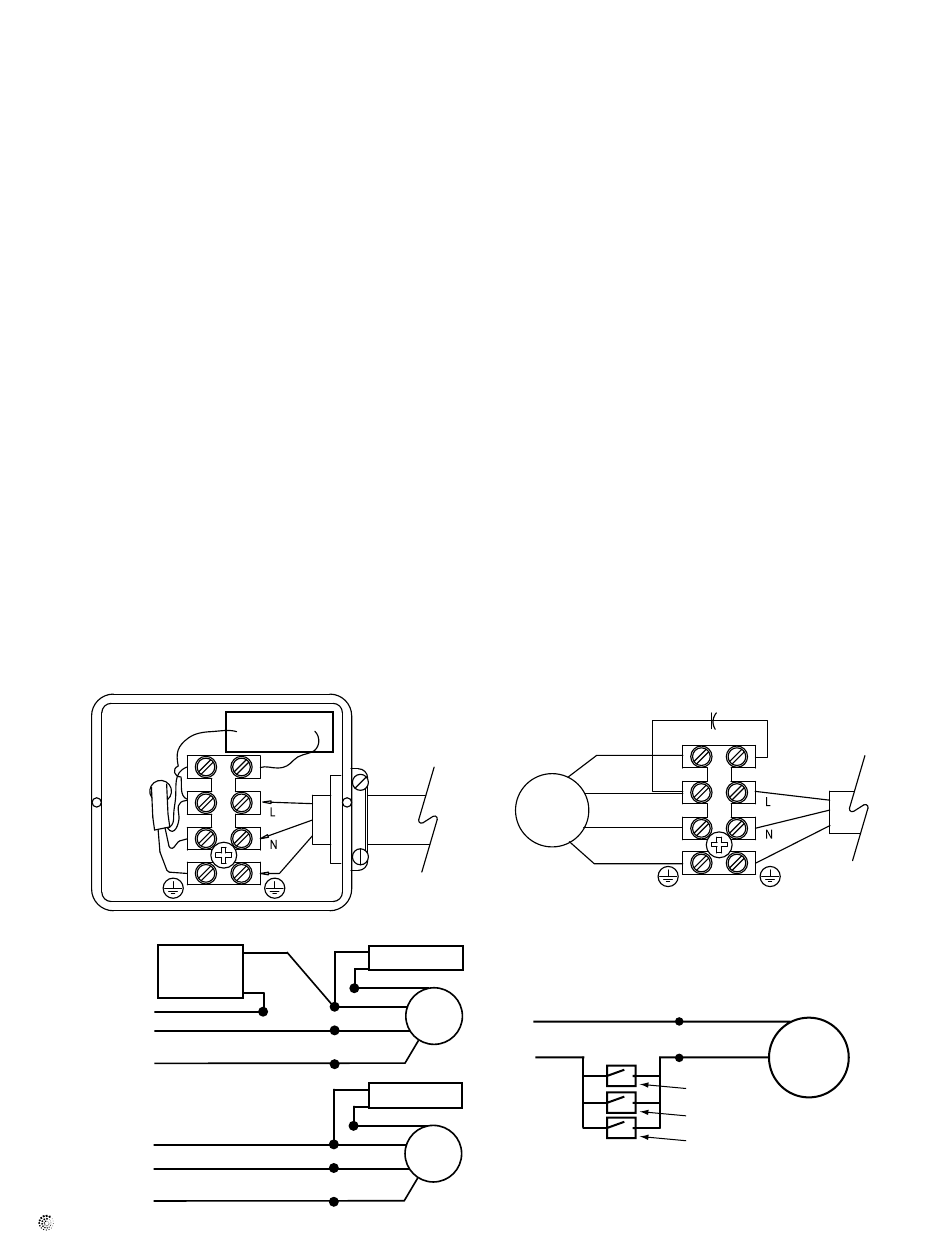

Diagrammes électriques
Avec contrôle de
Contôle de
vitesse vitesse du
moteur
Noir
120V
Blanc
Sans contrôle
de vitesse du
moteur
Noir
120V
Blanc
fantech
connecteur romex et dans l'ouverture de
raccord électrique du ventilateur (Se référer
à l'ouverture de 1", dimensions "G" et "H" ).
Prendre soin de placer l'écrou du connecteur
sur les fils qui entrent dans le boîtier du
terminal. Le déplacer afin d'avoir accès à la
borne en bande (voir I-4). Il y a deux entrées
disponibles sur la borne en bande. À l'aide d'un
petit tourne-vis régulier, resserrer le fil neutre
(blanc) du courant d'entrée sous l'entrée "N".
Resserrer le fil (noir) du courant d'entrée sous
l'entrée "L". Attacher le fil neutre sous l'un des
Condensateur
115V
Fil neutre
Condensateur
Brun
Noir
Moteur
Bleu
Vert Vert
Condensateur
Brun
Noir
Moteur
Bleu
Vert Vert
Brun
Noir
Moteur
Bleu
Vert/Jaune
Figure I-4
Diagramme de raccordement pour installation avec interrupteur multiples
Neutre
(Blanc)
115V
Ligne
(Noir)
vis servant de montage du boîtier du terminal
tel qu'indiqué dans les illustrations.
Étape 3.
Attacher le connecteur romex. Attacher le fil
d'entrée avec le connecteur romex. Replacer
le condensateur dans le boîtier. Remettre le
couvercle du boîtier en place. Les raccords
du moteur du ventilateur et du condensateur
(aucun condensateur pour RVF4) ont été
branchés à l'usine. Aucun autre fil n'est
nécessaire au ventilateur.
Condensateur
Fil neutre
Moteur
Interrupteur SPST
Interrupteur SPST
Interrupteur SPST
115V
