CONEXION ELECTRICA

No conecta la alimentacion elcectrica hasta tanto quede el ventilador total-
mente instalado. Compruebe que la alimentatcion electrica del ventilador este
asegurada en la posicion "off" (desactivado).
1. Todas las unidades vienen capacitadas para controlar con regulador de veloci-
dad de estado sólido.
2. Esta unidad tiene piezas rotativas; se deben tomar precauciones de seguridad
durante la instalación, operación y mantenimiento.
3. PRECAUCION: "Sólo para Uso General de Ventilación. No Utilizar para Extraer
Materiales y Vapores Peligrosos o Explosivos".
4. ADVERTENCIA: Para reducir el riesgo de incendio, conmocion electrica o
lesiones personales, observe lo siguiente:
a. Sólo utilice esta unidad en al forma contemplada por el fabricanted. Si tiene
cualquier pregunta, diríjase a la fábrica.
b. Antes de hacerle ningún mantenimiento o limpieza a la unidad, desconecte la
alimentación en el tablero de control y ciérrelo con ilave para impedir que se
active accidentalmente.
c. Los trabajos de instalación y cableado deben ser realizados por personal cal-
ificado conforme todos los códigos y normas del caso incluso construcción
contra incendios.
d. Hay que proveer un caudal suficiente de aire para la debida combustión y
desalojo de gases a través de la chimenea de los equipos quemadores de
combustible para evitar la contracorriente. Guíese por las indicaciones y nor-
mas de seguridad del fabricante, tales como las publicadas por la National
Fire Protection Association (NFPA-Asociación Nacional de Incendios) y la
American Society for Heating, Refrigeration and Air Conditioning Engineers
(ASHRAE-Sociedad Americana de Ingenieros de Calefacción, Refrigeratión y
Aire Acondicionado), así como las autoridades competentes de la localidad.
e. Al cortar o perforar paredes y techos, tena cuidado de no dañar el cableado
eléctrico y demás servicios ocultos.
f. Los ventiladores con conducto siempre deben tener salida al exterior.
g. Instálese por lo menos a 152 cm por encima del piso.
h. Se puede instalar esta unidad por encima de una bañera o ducha, siempre que
se conecte en un circuito protegido contra fallas de tierra (GFCI)
i. JAMAS coloque un interruptor donde pueda alcanzarse desde una bañera o
ducha.
5. ADVERTENCIA: Compruebe la tension de línea a la entrada del ventilador, para
verificar que corresponda al voltaje de placa del motor.
Hay que instalar guardas donde quiera que se instale el ventilador al alcance del
personal, si se encuentra a menos de 213 cm del piso de trabajo, o bien cuando
se considere necesario por motivos de seguridad.
Marrón
Negro
Bornes del
motor
Azul
Verde/Amarillo
Capacitor
115V
Ground
Capacitor
115V
Ground
I-4

INSTRUCCIONES DE CABLEADO

PASO 1.
Desmonte los tornillos que aseguran la tapa de la caja de conexiones en el
soporte del motor del ventilador. Todas las conexiones del motory del capacitor
(salvo el RVF4 que no tiene capacitor) están precableadas a una regleta. Hará
falta un conector de cable de tipo "romex" (a prueba de tirones) de 9,5 mm para
asegurar el cableado al pasar por el bocado en el costado de la caja de conex-
iones.
PASO 2.
Pase la alimentación eléctrica a través del conector romex y la entrada de ali-
mentación del ventilador (ver la entrada de 25 mm, Dimensiones "G" y "H").
Tenga cuidado de pasar la tuerca del conector por encima del cableado entrante
a la caja. Para los Modelos RVF4XL-RVF8XL, el capacitor del motor del venti-
lador está suelto en la caja de conexiones. Mueva el capacitor para permitir el
acceso a la regleta (ver ilustración #4). Hay dos lumbreras abiertas en la regle-
ta. Usando un pequeño destornillador corriente, apriete el hilo neutro (blanco)
de la alimentación de entrada por debajo de la lumbrera abierta marcada "N" en
la regleta. Apriete el cable de "línea" (negro) de la alimentación por debajo de la
lumbrera abierta marcada "L" en la regleta. Fije el cable de tierra con uno de los
tornillos de montaje según indican las ilustraciones.
PASO 3.
Asegure el conector romex. Asegure el cableado de alimentación entrante al
conector romex. Vuelva a insertar el capacitor dentro de la caja de conexiones
y tápela.
Todas las conexiones del motor y del capacitor (salvo el RVF4 que no tiene
capacitor) están precableadas. No hay necesidad de más cableado.
Análisi de Fallas
Si el ventilador deja de funcionar, favor comprobar lo siguiente:
1. Consulte los diagramas de cableadi (Página 4 de estas instruccuibes) para
comprobar las conexiones correctas.
2. Para asegurar el buen contacto compruebe los cables del motor, la ali-
mentación y las conexiones del capacitor.
3. Si es possible, use un ohmiómetro para comprobar la continuidad entre con-
tactos del ventilador. Para ello, hay que desconectar el capacitor (no trate de
comprobar el capacitor: no indica continuidad). Si los cables del motor no
indican falta de continuidad, pídale un capacitor de repuesto a la fábrica.
Instrucciones de Mantenimiento
1. No hay necesidad de lubricación, ya que los rodamientos del ventilador están
sellados y vienen cargados de lubricante.
2. Si el ventilador se emplea para reforzar la capacidad de una secadora,
DESCONECTE LA ALIMENTACION ELECTRICA y revise el impulsor regular-
mente por si acumula hilacha.
No hace falta ningún otro mantenimiento.

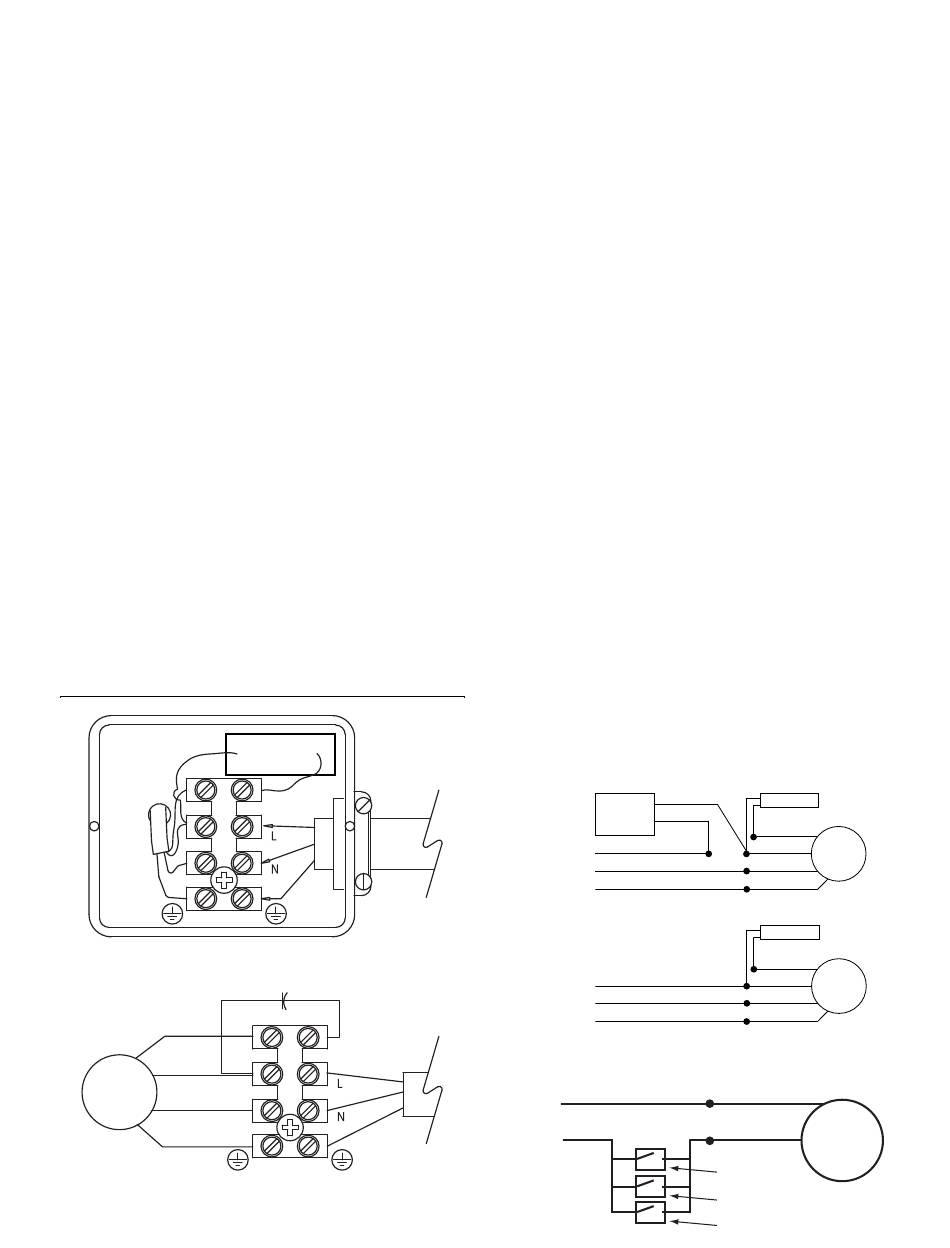

Wiring Diagrams
Con control de velocidad
Control de
velocidad
del motor
Negro
Entrda 120V
Blanco
Verde
Sin control de velocidad
Negro
Entrda 120V
Blanco
Verde
diagrama de alambrado para conmutacion en varios puntos
Neutro
(Blanco)
115V
Linea
(Negro)
Capacitor
Marrón
Negro
Motor
Azul Oscuro
Verde
Capacitor
Marrón
Negro
Motor
Azul Oscuro
Verde
Motor
Conmutador SPST
Conmutador SPST
Conmutador SPST
