- Page 1 Manuel d’utilisation Masque Ultra Elite-H – Pression positive Ensemble masque-casque Ultra Elite-H/F1 Réf. : 10110562/03 MSAsafety.com...
- Page 2 MSA Europe GmbH Schlüsselstrasse 12 8645 Rapperswil-Jona Suisse info.ch@MSAsafety.com www.MSAsafety.com © MSA 2018 Tous droits réservés...
-
Page 3: Table Des Matières
Stockage ........... 17 Masque Ultra Elite-H – Pression positive... - Page 4 Casques utilisables ......... . 21 Casques MSA Gallet F1 ........21 Casques MSA Gallet F2 X-TREM.
-
Page 5: Consignes De Sécurité
F1E [EN 443:2008] Les instructions d'utilisation des casques doivent être respectées. Les ensembles masque-casque Ultra Elite-H/F2 X-TREM avec connexion de pression positive selon EN 148-3 ou de type spécifique au fabricant ne sont pas des dispositifs de protection respiratoire complets en eux-mêmes, mais servent de masques faciaux conformément à la norme DIN 58610 [EN 136 CL3+ mis à... -
Page 6: Informations Concernant La Responsabilité
Toute autre utilisation ou utilisation en dehors de ces spécifications sera considérée comme un non- respect des consignes. Ceci s'applique particulièrement aux modifications non autorisées effectuées sur le produit et à une mise en service qui n'aurait pas été réalisée par MSA ou par des personnes agréées. -
Page 7: Description

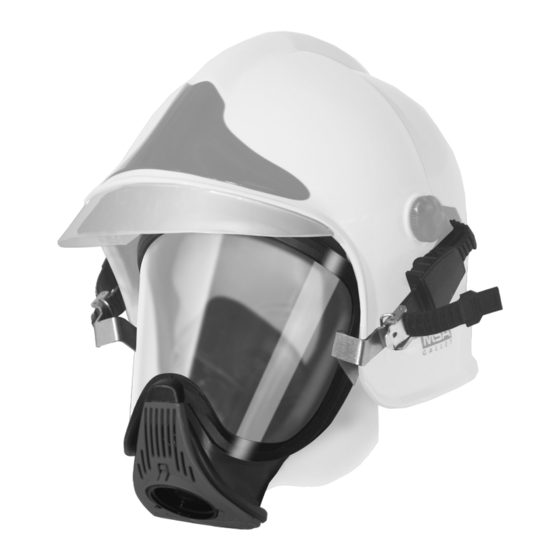

L'air expiré traverse la soupape d'expiration pour accéder directement à la valve d'expiration. Fig. 1 Aperçu de l’ensemble masque-casque Visière de casque Brides avec sangle de serrage Casque Connecteur avec soupapes inspiratoire et expiratoire Oculaire Masque Ultra Elite-H – Pression positive... -
Page 8: Modèles De Masques
Marquage [date de fabrication, numéro de série] Marquage CE avec numéro de l'organisme notifié [DEKRA EXAM, Autorité de certification, Dinnendahlstr. 9, 44809 Bochum] : ATEX classification A, B ou C en fonction du type d'oculaire. Norme EN, classe Masque Ultra Elite-H – Pression positive... -
Page 9: Certification
DIN 58610:2006 pour casques voir le manuel d’utilisation du casque 0158 DEKRA EXAM GmbH, Dinnendahlstr. 9, 44809 Bochum, Allemagne, organisme notifié numéro : 0158 La déclaration de conformité est disponible à l'adresse suivante : https://MSAsafety.com/DoC Masque Ultra Elite-H – Pression positive... -
Page 10: Utilisation
Choisissez un casque adapté à la taille de la tête de l’utilisateur. Ajustez le casque conformément au manuel d’utilisation correspondant. Saisissez le casque, jugulaire ouverte, avec les deux mains. Tirez le casque sur la tête depuis le front. Fermez et serrez fermement la jugulaire. Masque Ultra Elite-H – Pression positive... -
Page 11: Mise En Place Du Masque
Serrez les jugulaires et fixez leur extrémité avec la fermeture Velcro. Veillez à faire contrôler la fixation de votre masque respi- ratoire par une autre personne. AVERTISSEMENT! La jugulaire doit être serrée fermement sous le menton. Si nécessaire, retirez la mentonnière. Masque Ultra Elite-H – Pression positive... -
Page 12: Test D'étanchéité
Soulevez les deux crochets de l’adaptateur du casque sur le côté et retirez-les des fentes du casque. Enlevez le masque vers l’avant. Ne saisissez pas le masque à hauteur de la soupape expiratoire ! Retirez le casque. Masque Ultra Elite-H – Pression positive... -
Page 13: Nettoyage, Désinfection
Après le nettoyage, vérifiez les deux vis de la monture de l'oculaire. Resserrez-les à la main si nécessaire. Nettoyage/désinfection avec un nettoyeur à ultra-sons Pour le nettoyage/la désinfection avec un nettoyeur à ultra-sons, veuillez suivre les instructions d'utilisation pour l'agent de nettoyage sur ce CD/DVD. Masque Ultra Elite-H – Pression positive... -
Page 14: Nettoyage À La Main
Rincez abondamment le masque à l'eau courante. Séchez le masque et ses différentes pièces, puis réassemblez-les en procédant dans l'ordre inverse au démontage. Effectuez un test d'étanchéité (voir chapitre 5.5). Masque Ultra Elite-H – Pression positive... -
Page 15: Entretien
MSA. Les travaux de réparation et de maintenance ne doivent être effectués que par des centres de réparation agréés ou par MSA. Aucune modification n'est permise sur les systèmes ou les pièces, ceci pourrait entraîner une non-application de la garantie. -
Page 16: Maintenance De La Soupape D'expiration
Effectuez un test d'étanchéité [ chapitre 5.5]. Test d'étanchéité du masque Le test d'étanchéité des masques est réalisé au moyen d'un dispositif de test MSA en accord avec le manuel d'utilisation correspondant. Fixez le masque sur le dispositif de test. -
Page 17: Test Visuel Et De Fonctionnement
également aux masques à filtres montés, à l'exception des filtres à CO et NO. Les produits en caoutchouc de MSA sont protégés par un agent anti-vieillissement sous forme d'une couche légère qui peut devenir visible. Ce revêtement ne présente aucun danger et peut être retiré... -
Page 18: Références De Commande
Disque de soupape inspiratoire Membrane phonique Cadre d’oculaire Disque de la soupape expiratoire Elite Brides avec sangle de serrage Ensemble soupape Elite Vis pour cadre d’oculaire Bague de serrage Elite Oculaire Couvercle Elite Jupe de masque Masque Ultra Elite-H – Pression positive... -
Page 19: Masque
Outil spécial [pour le remplacement de la soupape expiratoire et de la membrane D2055038 phonique] Fermeture de la soupape expiratoire D2056703 Sangle de masque [paquet de 4] D2055753 Kit de test d’étanchéité de masque [pour plus d’instruments de test MSA, se D6063705 référer à www.MSAsafety.com] Boîte Advantage 10026179 Plaque de test D6125721... -
Page 20: Pièces De Rechange
Connecteur P Elite, ensemble D2056720 Connecteur PS, ensemble D2056727 Connecteur ESA 10037519 Connecteur AutoMaXX 10032072 Joint torique pour adaptateur de connecteur rapide, 10 pièces 10145638 Raccord à connexion rapide AutoMaXX / Ultra Elite 10145637 Masque Ultra Elite-H – Pression positive... -
Page 21: Casques Utilisables
Couleur de la calotte Gallet F1 XF [EN 443:2008] taille M, L toutes les couleurs Bavolet : aluminium laine (intégral) nomex Lampe : Support de lampe (monté, rechange) Module d’éclairage intégré Autocollants rétro-réfléchissants : Gris Masque Ultra Elite-H – Pression positive... -
Page 22: Casques Msa Gallet F2 X-Trem
SECOURS ROUTIERS [directive 89/686/CE] - calotte non ventilée - jugulaire 3 points GA35xx Blanc Bleu Jaune Noir Orange Rouge Photoluminescent En option : Bavolet en laine (GA3240) Autocollants rétro-réfléchissants (GA3230) : argent, jaune, rouge, bleu ou vert Masque Ultra Elite-H – Pression positive... - Page 23 For local MSA contacts, please visit us at MSAsafety.com Because every life has a purpose...
