13.4.2 Alarme de départ
Si malgré une demande de chaleur présente, la température de départ ou de chaudière
(selon le type d'installation) n'atteint pas la plage de consigne (consigne + différentiel
de commutation), un message d'erreur (alarme départ) est généré au bout d'un laps de
temps défini. Ce temps est réglable à la ligne de commande 130.
Types d'installation 1, 3, 4 et 6: La température mesurée par la sonde B1 est
déterminante. Le différentiel correspond à la zone neutre (±1 °C)
Types d'installation 2 et 5: La température mesurée par la sonde B1 est
déterminante. Le différentiel correspond au différentiel de chaudière réglé (±
0,5 * SD; Ligne de commande 94)
message de dérangement est en Àsegments en tant que
commande 50 avec Numéro d'erreur 120 numéro d'erreur.
L'alarme de départ peut être désactivée en entrant --:--.

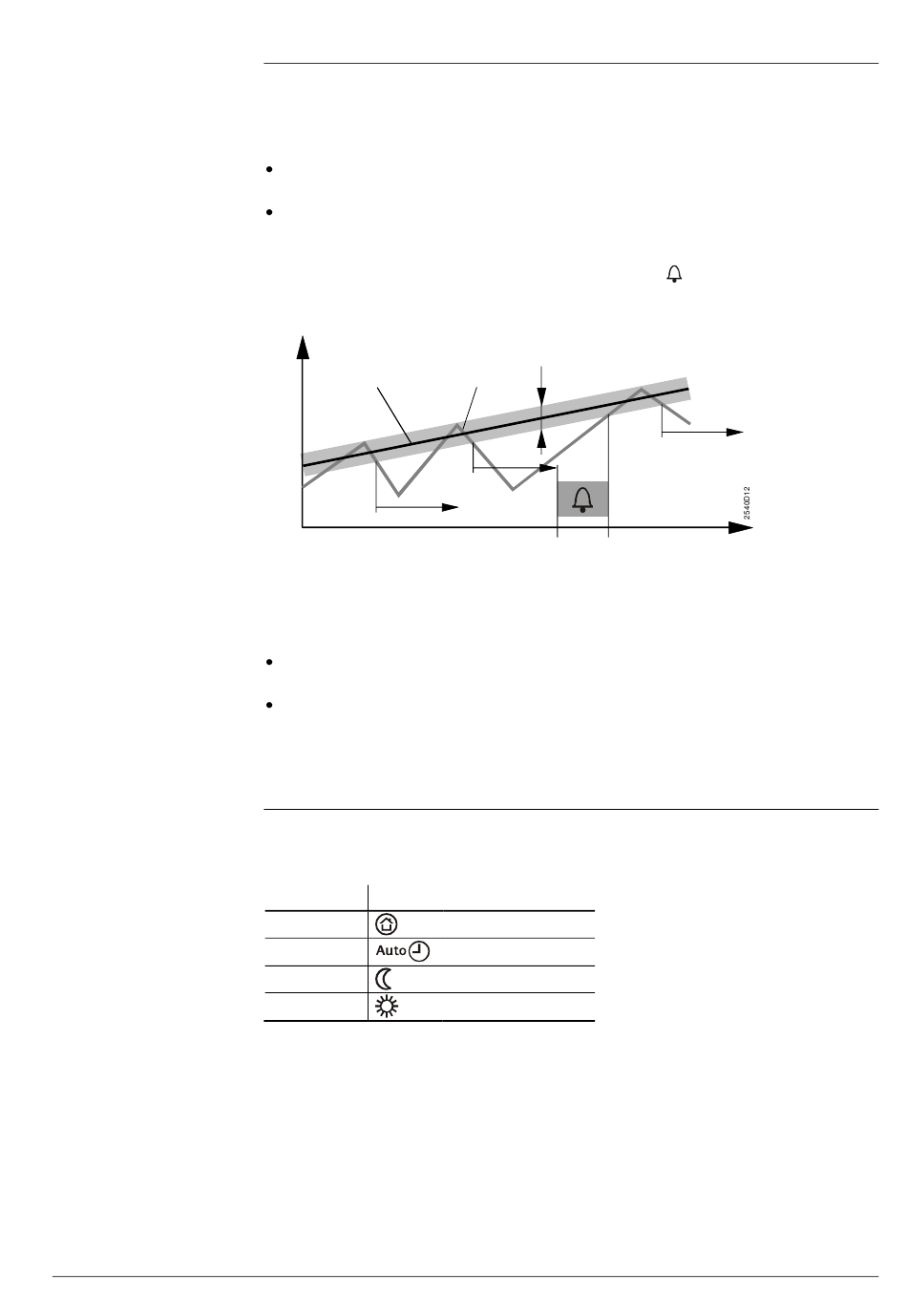

T
V
w
t
A
t Temps
t 1 Début de l'affichage d'erreurs
t 2 Fin d'affichage d'erreurs
t A Temps d'attente, réglé sur la ligne de
commande 171
Pour t , un message d'erreur apparaît; la valeur mesurée x reste, pendant le temps
1
(réglé à la ligne 171), inférieure à la plage de consigne y
Pour t , le message d'erreur est remis à zéro; la valeur mesurée x a atteint la plage
2
de consigne y.
13.4.3 Forçage manuel du régime de fonctionnement (contact
H1)
Le régime du régulateur peut être forcé via une simple commande à distance. Il faut
pour cela dériver les bornes H1M.
Le régime qui doit s'instaurer en cas de court-circuit de H1-M est réglable:
Réglage Régime circuit de chauffage
0
1
2
3
Tant que cette fonction est active, le voyant situé dans la touche de sélection de régime
concernée clignote lentement (à environ 0,5 Hz). Les touches proprement dites sont
toutefois inopérantes.
Lorsque cette fonction est désactivée, le RVL480 revient au régime précédent.
Le contact H1 est prioritaire sur le contact H2. Si les deux contacts sont actifs (fermés),
le contact H2 est inopérant.
Le contact H1 est sans effet pour les installations de type 4, 5 et 6.
Régulateurs de chauffage RVL480 et RVL479
y
x
t
A
t t
1 2
T V température de départ
w Consigne
x Valeur mesurée
y Plage de consigne
Mode Protection
AUTO
REDUIT
CONFORT
affiche et ouvert Ligne de
t
A
t
