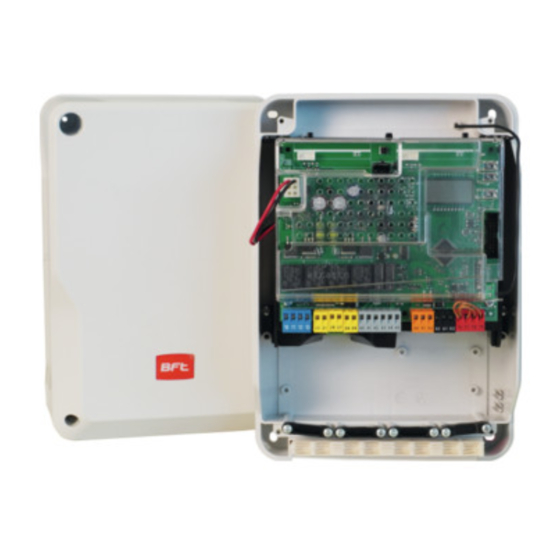

BFT THALIA BT A80 Instructions D'installation
  1. Manuels
  2. Marques
  3. BFT Manuels
  4. Panneaux de contrôle
  5. THALIA BT A80
  6. Instructions d'installation
BFT THALIA BT A80 Instructions D'installation

BFT THALIA BT A80 Instructions D'installation

Masquer les pouces Voir aussi pour THALIA BT A80:

Publicité

Liens rapides

Télécharger ce manuel
QUADRO COMANDO
CONTROL PANEL
CENTRALE DE COMMANDE
SELBSTÜBERWACHENDE STEUERUNG
CUADRO DE MANDOS
BEDIENINGSPANEEL
Attenzione! Leggere attentamente le "Avvertenze" all'interno! Caution! Read "Warnings" inside carefully! Attention! Veuillez lire attentivement les Avertissements qui se trouvent à l'intérieur! Achtung! Bitte lesen Sie
aufmerksam die „Hinweise" im Inneren! ¡Atención¡ Leer atentamente las "Advertencias" en el interior! Let op! Lees de "Waarschuwingen"tigre aan de binnenkant zorgvuldig!

Publicité

loading

Manuels Connexes pour BFT THALIA BT A80

Sommaire des Matières pour BFT THALIA BT A80

  • Page 1 QUADRO COMANDO CONTROL PANEL CENTRALE DE COMMANDE SELBSTÜBERWACHENDE STEUERUNG CUADRO DE MANDOS BEDIENINGSPANEEL Attenzione! Leggere attentamente le “Avvertenze” all’interno! Caution! Read “Warnings” inside carefully! Attention! Veuillez lire attentivement les Avertissements qui se trouvent à l’intérieur! Achtung! Bitte lesen Sie aufmerksam die „Hinweise“ im Inneren! ¡Atención¡ Leer atentamente las “Advertencias” en el interior! Let op! Lees de “Waarschuwingen”tigre aan de binnenkant zorgvuldig!
  • Page 2 (MAX 24V 5A) Niet in gebruik de expansión IO insertar o extraer las tarjetas. Stekker IO-uit- AUX 10 Schakel de stroom uit alvorens de breidingskaart (MAX 230V 16A) uitneembare kaarten te plaatsen of te verwijderen. THALIA BT A80 THALIA BT A80...
  • Page 3 1 (réglage fins de course) est comprise dans le menu simplifié. het vereenvoudigde menu te activeren. - Avec les autres moteurs vous devez accomplir la phase 1 (réglage fins de course) avant d’activer le menu simplifié. THALIA BT A80 - THALIA BT A80 -...
  • Page 4 IGEA BT > 01/03/2022 ✅ SUB BT ✅ PHOBOS BT A 25/40 ✅ PHOBOS BT B 25/40 ✅ THALIA BT A80 PHOBOS N BT ✅ KUSTOS BT A 25/40 ✅ KUSTOS BT B 25/40 ✅ GIUNO ULTRA BT A 20 ✅...
  • Page 5 Dauerzyklus - ciclo continuo - continue cyclus ATTENZIONE: La scheda Thalia BT A80 è compatibile solo con motori IGEA prodotti dopo il 01/03/2022. I modelli precedenti al 01/03/2022 NON SONO COMPATIBILI CON la scheda Thalia BT A80”. WARNING: The Thalia BT A80 board is only compatible with IGEA motors manufactured after 01/03/2022. Models prior to 01/03/2022 ARE NOT COMPATIBLE WITH the Thalia BT A80”...
  • Page 6 Max. Leistung Potencia máxima - Maximum vermogen 90W Ciclo massimo - Maximum cycle - Cycle maximum 40 cicli/h - 40 cycles/h - 40 cycles/h Max. Zyklus - Ciclo máximo - Maximale cyclus 40 Zyklen/Std - 40 ciclos/h -40 cycli/u THALIA BT A80 THALIA BT A80...
  • Page 7 30 cicli/h - 30 cycles/h - 30 cycles/h 30 cicli/h - 30 cycles/h - 30 cycles/h Max. Zyklus - Ciclo máximo - Maximale cyclus 30 Zyklen/Std - 30 ciclos/h -30 cycli/u 30 Zyklen/Std - 30 ciclos/h -30 cycli/u THALIA BT A80 - THALIA BT A80 -...
  • Page 8 Max. Leistung Potencia máxima - Maximum vermogen 90W Ciclo massimo - Maximum cycle - Cycle maximum 30 cicli/h - 30 cycles/h - 30 cycles/h Max. Zyklus - Ciclo máximo - Maximale cyclus 30 Zyklen/Std - 30 ciclos/h -30 cycli/u THALIA BT A80 THALIA BT A80...
  • Page 9 Max. Leistung Potencia máxima - Maximum vermogen 110W Ciclo massimo - Maximum cycle - Cycle maximum 30 cicli/h - 30 cycles/h - 30 cycles/h Max. Zyklus - Ciclo máximo - Maximale cyclus 30 Zyklen/Std - 30 ciclos/h -30 cycli/u THALIA BT A80 - THALIA BT A80 -...
  • Page 10 20 Zyklen/Std - 20 ciclos/h - 20 cycli/u Lunghezza cavo massima - Maximum cable length Longueur maximal du câble - Maximale Kabellänge Longitud máxima del cable - Max. lengte kabel 10 - 10 - THALIA BT A80 THALIA BT A80...
  • Page 11 BELANGRIJK: de werking aan lage energie wordt niet als een geschikte beschermingsmaatregel beschouwd als de poortvleugel wordt gebruikt door ouderen, mindervaliden, hulpbehoevenden. In dit geval moeten extra veiligheidsmaatregelen getroffen worden in overeenstemming met de geldende wetgeving en uw eigen risicobeoordeling ter plaatse. THALIA BT A80 - THALIA BT A80 -...
  • Page 12 Thalia BT A80. LET OP: De kaart Thalia BT A80 is alleen compatibel met motoren die na 01/04/2022 zijn geproduceerd. De compatibiliteit van de kaart met de motor kan worden gecontroleerd aan de hand van de fabricagedatum, maar ook aan de hand van de kleur van de bedrading : motoren met ROOD-BLAUWE kabels zijn COMPATIBEL.
  • Page 13 Thalia BT A80. LET OP: De kaart Thalia BT A80 is alleen compatibel met motoren die na 01/04/2022 zijn geproduceerd. De compatibiliteit van de kaart met de motor kan worden gecontroleerd aan de hand van de fabricagedatum, maar ook aan de hand van de kleur van de bedrading : motoren met ROOD-BLAUWE kabels zijn COMPATIBEL.
  • Page 14 Thalia BT A80. LET OP: De kaart Thalia BT A80 is alleen compatibel met motoren die na 01/04/2022 zijn geproduceerd. De compatibiliteit van de kaart met de motor kan worden gecontroleerd aan de hand van de fabricagedatum, maar ook aan de hand van de kleur van de bedrading : motoren met ROOD-BLAUWE kabels zijn COMPATIBEL.
  • Page 15 Thalia BT A80. LET OP: De kaart Thalia BT A80 is alleen compatibel met motoren die na 01/04/2022 zijn geproduceerd. De compatibiliteit van de kaart met de motor kan worden gecontroleerd aan de hand van de fabricagedatum, maar ook aan de hand van de kleur van de bedrading : motoren met ROOD-BLAUWE kabels zijn COMPATIBEL.
  • Page 16 Ciclo massimo - Maximum cycle - Cycle maximum 25 cicli/h - 25 cycles/h - 25 cycles/h Max. Zyklus - Ciclo máximo - Maximale cyclus 25 Zyklen/Std - 25 ciclos/h - 25 cycli/u 16 - 16 - THALIA BT A80 THALIA BT A80...
  • Page 17 MENÚ SEMPLIFICATO - SIMPLIFIED MENU - MENU SIMPLIFIÉ VEREINFACHTES MENÜ - MENÚ SEMPLIFICADO - VEREENVOUDIGD MENU SIMPLIFIED MENU RICHTUNG DIRECC SIMPLIFIED MENU RICHTUNG DIRECC SIMPLIFIED MENU RICHTUNG DIRECC SIMPLIFIED MENU RICHTUNG DIRECC THALIA BT A80 - THALIA BT A80 -...
  • Page 18 UNIQUEMENT MOTEURS AVEC PANNEAU INTÉGRÉ - NUR MOTOREN MIT INTEGRIERTEM SCHALTGERÄT SOLO MOTORES CON CUADRO INTEGRADO - ALLEEN MOTOREN MET INGEBOUWD SCHAKELMATERIAAL SIMPLIFIED MENU RICHTUNG DIRECC SIMPLIFIED MENU RICHTUNG DIRECC SIMPLIFIED MENU RICHTUNG DIRECC SIMPLIFIED MENU RICHTUNG DIRECC 18 - 18 - THALIA BT A80 THALIA BT A80...
  • Page 19 (1 BAR / 1 BAR OP/ 1 BAR CL) 50 51 52 70 72 50 51 52 70 73 (BAR 8K2/ BAR 8K2 OP/ BAR 8K2 CL) 70 72 70 73 SAFETY EDGE SAFETY EDGE SAFETY EDGE SAFETY EDGE THALIA BT A80 - THALIA BT A80 -...
  • Page 20 (1 BAR / 1 BAR OP/ 1 BAR CL) 50 51 52 76 77 50 51 52 76 78 (BAR 8K2/ BAR 8K2 OP/ BAR 8K2 CL) 76 77 SAFETY EDGE SAFETY EDGE 20 - 20 - THALIA BT A80 THALIA BT A80...
  • Page 21 (1 BAR / 1 BAR OP/ 1 BAR CL) 50 51 52 76 79 50 51 52 76 80 (BAR 8K2/ BAR 8K2 OP/ BAR 8K2 CL) 76 79 SAFETY EDGE SAFETY EDGE THALIA BT A80 - THALIA BT A80 -...
  • Page 22 LET OP U herstelt de waarden die door de fabriek zijn ingesteld. De afstandsbedieningen in het geheugen worden gewist. LET OP! Een verkeerde instelling kan leiden tot schade aan personen, dieren of voorwerpen. 220V 220V 70 71 8888 ..22 - 22 - THALIA BT A80 THALIA BT A80...
  • Page 23 MANUEL D’INSTALLATION FRANÇAIS THALIA BT A80 -...
  • Page 24 FER E 1 de fermeture moteur 1 fins de course données dans le manuel du moteur GIUNO ULTRA. Erfc autoset MIN 1 - MAX 3 ..AUTO CLOSE AUTO OPEN 52 - THALIA BT A80...
  • Page 25 • ≥ 5 sec menu auto-configu- Si clone, est désactivé ration default LANGUE autoset ..E5 A18 - E5 A12 ouv 1 ouv 2 refc fer 2 erfc fer 1 GIUNO ULTRA ouve anuel THALIA BT A80 -...
  • Page 26 N. manoeuvres totales (en centaines) cycle 0000 N. commandes radio mémorisées 0000 N TELEC Liste des 30 dernières erreurs 01. 3 3 02. 0 1 ..30. 1 5 PASSword 0--- 10-- 150- 1520 54 - THALIA BT A80...
  • Page 27 Câbles d’alimentation du moteur ou du signal du codeur inversés/ Ersw Uniquement sur E5 BT A18 / E5 BT A12 débranchés ou programmation erronée. (Voir Fig. E) *X= 0, 1, .., 9, A, B, C, D, E, F   THALIA BT A80 -...
  • Page 28 MANUEL D’INSTALLATION 1) GÉNÉRALITÉS 5) DONNÉES TECHNIQUES Le panneau de commande THALIA BT A80 est fourni par le fabricant avec réglage standard. Toute variation doit être définie à l’aide du programmateur à écran intégré. Alimentation 220-230V 50/60 Hz Puissance 200W Les caractéristiques principales sont:...
  • Page 29 Permet de connecter les dispositifs dépourvus de contact supplémentaire de vérification. En cas d’obscurcissement, le fonctionnement de la photocellule en ouverture est exclu. En phase de fermeture, inverse immédiatement. Si vous ne l’utilisez pas, laissez la barrette en place. THALIA BT A80 -...
  • Page 30 Il permet de régler les fins de course pour des moteurs équipés de codeur ; en ables. outre, pour les moteurs équipés de câblages de fin de course indépendants, il permet de placer correctement le volet pour le réglage suivant de la fin de cour- 58 - THALIA BT A80...
  • Page 31 à l’ouverture [%] ATTENTION : A une incidence directe sur la force de choc: vérifier si la valeur configurée permet de respecter les règlements de sécurité en vigueur (*) Installer au besoin des dispositifs de sécurité antiécrasement (**). THALIA BT A80 -...
  • Page 32 Ouverture totale et attente du retour de l’alimentation. Config. batterie batt config Ouverture partielle basée sur le paramètre « ouverture partielle » et attente du retour de l’alimenta- tion. Fermeture totale et attente du retour de l’alimentation. 60 - THALIA BT A80...
  • Page 33 De la sorte en anticipant légèrement l’intervention du fin de course de fermeture, on obtient l’arrêt parfait des vantaux sur la butée d’arrêt (Fig. G Réf.A). THALIA BT A80 -...
  • Page 34 Commande radio configurée comme Ped la commande 2 canal radio Commande radio configurée comme STOP Commande radio configurée comme AUX1** Configuration de la commande 3 Non utilisé canal radio Commande radio configurée comme AUX11 ** (uniquement avec carte d’extension) 62 - THALIA BT A80...
  • Page 35 MASTER standard: la carte envoie les commandes d'activation (START, OPEN, CLOSE, PED, STOP) à carte dans une connexion de d'autres cartes. réseau BFT.) Identifie l'adresse de 0 à 119 d'une carte dans une connexion de réseau BFT locale. [ ___ ] Adresse ADRESSE (cf. paragraphe x MODULES EN OPTION U-LINK) Push&Go...
  • Page 36 Lumières rouges éclairées avec le portail fermé. (**) Active uniquement si la sortie est configurée comme Canal radio monostable; Lumière courtoisie, Lumière zone, Lumière escaliers, Canal radio bistable ou Canal radio temporisé. 64 - THALIA BT A80...
  • Page 37 Elimine une radiocommande. Retire une radiocommande (si clone ou replay est désactivée). Pour sélectionner la radiocommande à supprimer, écrivez la position ou appuyez sur la touche de la effacer 1 radiocommande à supprimer (la position est affichée). THALIA BT A80 -...
