BFT SHYRA AC SL Manuel D'installation
Masquer les pouces
Voir aussi pour SHYRA AC SL:
- Instructions d'installation (11 pages) ,
- Instructions d'installation (40 pages)
Table des Matières
Publicité
Liens rapides

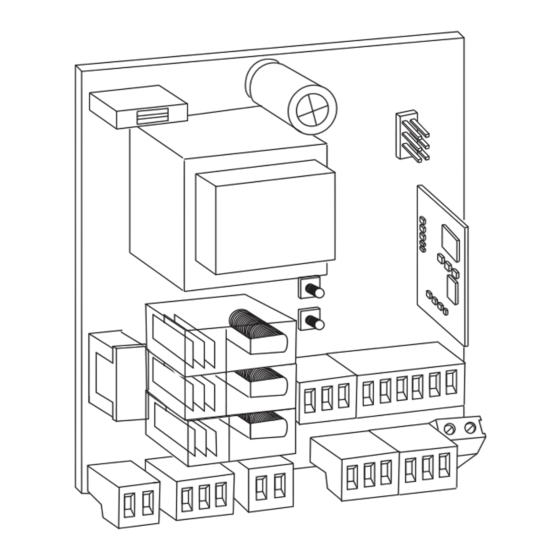

QUADRO COMANDO
CONTROL PANEL
CENTRALE DE COMMANDE
SELBSTÜBERWACHENDE STEUERUNg
CUADRO DE MANDOS
BEDIENINgSPANEEL
Attenzione! Leggere attentamente le "Avvertenze" all'interno! Caution! Read "Warnings" inside carefully! Attention! Veuillez lire attentivement les Avertissements qui se trouvent à l'intérieur!
Achtung! Bitte lesen Sie aufmerksam die „Hinweise" im Inneren! ¡Atención¡ Leer atentamente las "Advertencias" en el interior! Let op! Lees de "Waarschuwingen" aan de binnenkant zorgvuldig!
Publicité
Table des Matières
Manuels Connexes pour BFT SHYRA AC SL
Sommaire des Matières pour BFT SHYRA AC SL

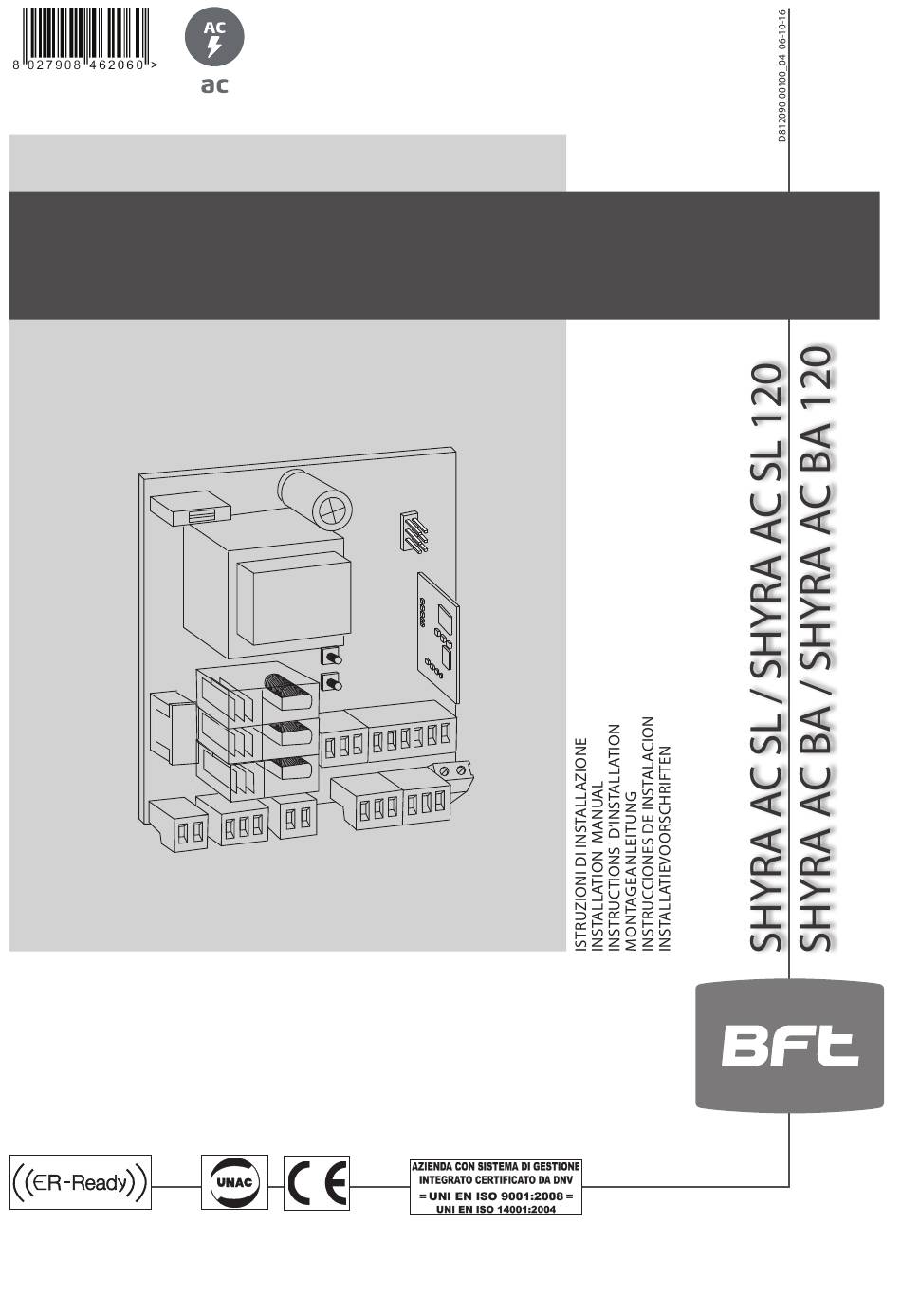

- Page 1 QUADRO COMANDO CONTROL PANEL CENTRALE DE COMMANDE SELBSTÜBERWACHENDE STEUERUNg CUADRO DE MANDOS BEDIENINgSPANEEL Attenzione! Leggere attentamente le “Avvertenze” all’interno! Caution! Read “Warnings” inside carefully! Attention! Veuillez lire attentivement les Avertissements qui se trouvent à l’intérieur! Achtung! Bitte lesen Sie aufmerksam die „Hinweise“ im Inneren! ¡Atención¡ Leer atentamente las “Advertencias” en el interior! Let op! Lees de “Waarschuwingen” aan de binnenkant zorgvuldig!
-
Page 2: Tx1
INSTALLAZIONE VELOCE-QUICK INSTALLATION-INSTALLATION RAPIDE SCHNELLINSTALLATION-INSTALACIÓN RÁPIDA - SNELLE INSTALLATIE PREDISPOSIZIONE TUBI, TUBE ARRANGEMENT, PRÉDISPOSITION DES TUYAUX, VORBEREITUNG DER LEITUNGEN, DISPOSICIÓN DE TUBOS, VOORBEREIDING LEIDINGEN. SHYRA AC SL / SHYRA AC SL 120 SHYRA AC BA / SHYRA AC BA 120 2x0.75mm 2x1.5mm RG58 3x1.5mm... - Page 3 Fisso Lampeggio continuo Steadily lit Continuous flashing Fixe Clignotement continu Ununterbrochen an Kontinuierliches Blinken Fijo Parpadeo continuo Continu Continu knipperen SHYRA AC SL / SHYRA AC SL 120 MARRONE NERO ROSSO MARRONE NERO ROSSO BROWN BLUE BLACK BROWN BLUE BLACK...
-
Page 4: Table Des Matières
50 51 52 70 71 72 73 74 75 PHOT 1 BAR/ 1BAR CL 1 PHOT / 1 PHOT CL Bar 1 Bar 1 1 PHOT / 1 PHOT CL 1 BAR TEST/ 1 BAR CL TEST Bar 1 Bar 1 2 PHOT / 2 PHOT CL 2 BAR TEST/ 2 BAR CL TEST Bar 1... -
Page 5: Généralités
En programmation manuelle, le premier émetteur attribue le CODE CLÉ DU RÉCEPTEUR; ce code est nécessaire pour accomplir ensuite le clonage des Le tableau de commande SHYRA AC SL / SHYRA AC BA est fourni par le fabricant émetteurs radio. - Page 6 24 Vsafe sensible). Sortie active uniquement pendant le cycle de manœuvre. Commun Commun entrées START et OPEN SHYRA AC SL Touche de commande START/(N.O.) Fonctionnement suivant logiques « Fonctionnement résidentiel / copropriété » SHYRA AC BA Si déclencheur T2 au maximum: START Touche de commande START/(N.O.)
-
