MANUAL DEL OPERADOR
INCLUIDO: OPERACIÓN, INSTALACIÓN Y MANTENIMIENTO
LEA ESTE MANUAL CUIDADOSAMENTE ANTES DE INSTALAR,
OPERAR O REALIZAR MANTENIMIENTO EN ESTE EQUIPO.
Es responsabilidad del empleador colocar esta información en manos del operador. Guárdela para futura referencia.
KITS DE SERVICIO
Consulte la Tabla de descripción de modelos para conocer las
opciones de material de la bomba.
637309-XXX para reparación de la sección de líquido con
asientos (consulte la página 5).
637309-XX para reparación de la sección de líquido sin
asientos (consulte la página 5).
NOTA: Este kit también contiene varias juntas de motor
neumático que se deben sustituir.
637374-X montaje de la válvula neumática principal (con-
sulte la página 8).
637421 para reparación de la sección de aire (consulte la
página 7).
DATOS DE BOMBA
Modelos. . . . . . . . . consulte la Tabla de descripción de modelos
para "-XXX".
Tipo de bomba . . Diafragma doble metálico operado por aire
Material . . . . . . . . . consulte la Tabla de descripción de modelos.
Peso
PX20A-XAX-XXX-BXXX . . . . . . . . . . . 91.4 lbs (41.5 kgs)
PX20A-XCX-XXX-BXXX . . . . . . . . . . . 147.4 lbs (66.9 kgs)
PX20A-AHX-XXX-BXXX, -BHX . . . . . 155.0 lbs (70.3 kgs)
PX20A-ASX-XXX-BXXX, -BSX . . . . . 149.8 lbs (68.0 kgs)
PX20A-FHX-XXX-BXXX . . . . . . . . . . . 169.4 lbs (76.8 kgs)
PX20A-FSX-XXX-BXXX . . . . . . . . . . . 162.0 lbs (73.5 kgs)
(Añadir 28.9 lbs (13.1 kg) para la sección del motor neumáti-
co de acero inoxidable
Presión máxima de entrada
de aire . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 120 psig (8.3 bar)
Presión máxima de entrada
de material . . . . . . . . . . . . . . . . . . . . . . . . 10 psig (0.69 bar)
Presión máxima de salida . . . . . . . . . . 120 psig (8.3 bar)
Tasa máxima de flujo . . . . . . . . . . . . . . 172 gpm (651 lpm)
Desplazamiento / Ciclo a 100 psig . . . 1.4 gal. (5.3 lit.)
Tamaño máximo de partícula . . . . . . 1/4" dia. (6.4 mm)
Límites máximos de temperatura (material del diafragma /
bola / junta)
E.P.R. / EPDM . . . . . . . . . . . . -60° to 280°F (-51° to 138°C)
Hytrel® . . . . . . . . . . . . . . . . . . -20° to 180°F (-29° to 82°C)
PVDF . . . . . . . . . . . . . . . . . . . 10° to 200°F (-12° to 93°C)
Nitrilo . . . . . . . . . . . . . . . . . . . 10° to 180°F (-12° to 82°C)
Santoprene® . . . . . . . . . . . . -40° to 225°F (-40° to 107°C)
PTFE . . . . . . . . . . . . . . . . . . . . 40° to 225°F (4° to 107°C)
Viton® . . . . . . . . . . . . . . . . . . . -40° to 350°F (-40° to 177°C )
INGERSOLL RAND COMPANY INC
209 NORTH MAIN STREET – BRYAN, OHIO 43506
 (800) 495-0276 FAX (800) 892-6276

arozone.com

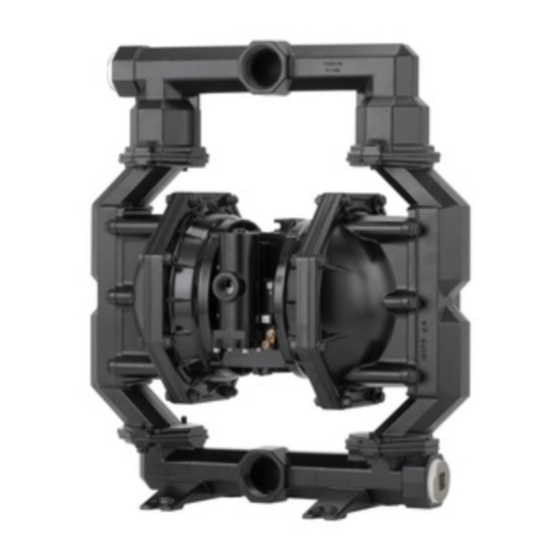

BOMBA DE DIAFRAGMA DE 2"
PROPORCIÓN 1:1 (METÁLICA)
© 2024
PX20X-XXX-XXX-BXXX
Datos de las dimensiones . . . . . . . . . consulte la página 9
Nivel de ruido a 70 psig, 60 cpm
 Se prueba con el montaje del silenciador 67263 instalado.
 Los niveles de presión de sonido de la bomba publicados aquí se han actualizado
a un nivel de sonido continuo equivalente (LA
ANSI S1.13-1971, CAGI-PNEUROP S5.1 usando cuatro ubicaciones de micrófono.
MODELO PD20X
MODELO PE20X
Figura 1
ES
PUBLICADO EL: 11-22-19
REVISED: 3-8-24
(REV: D)
 
. 85.0 dB(A)
) para cumplir con el objetivo de
eq
