Montage Ground System 2.0

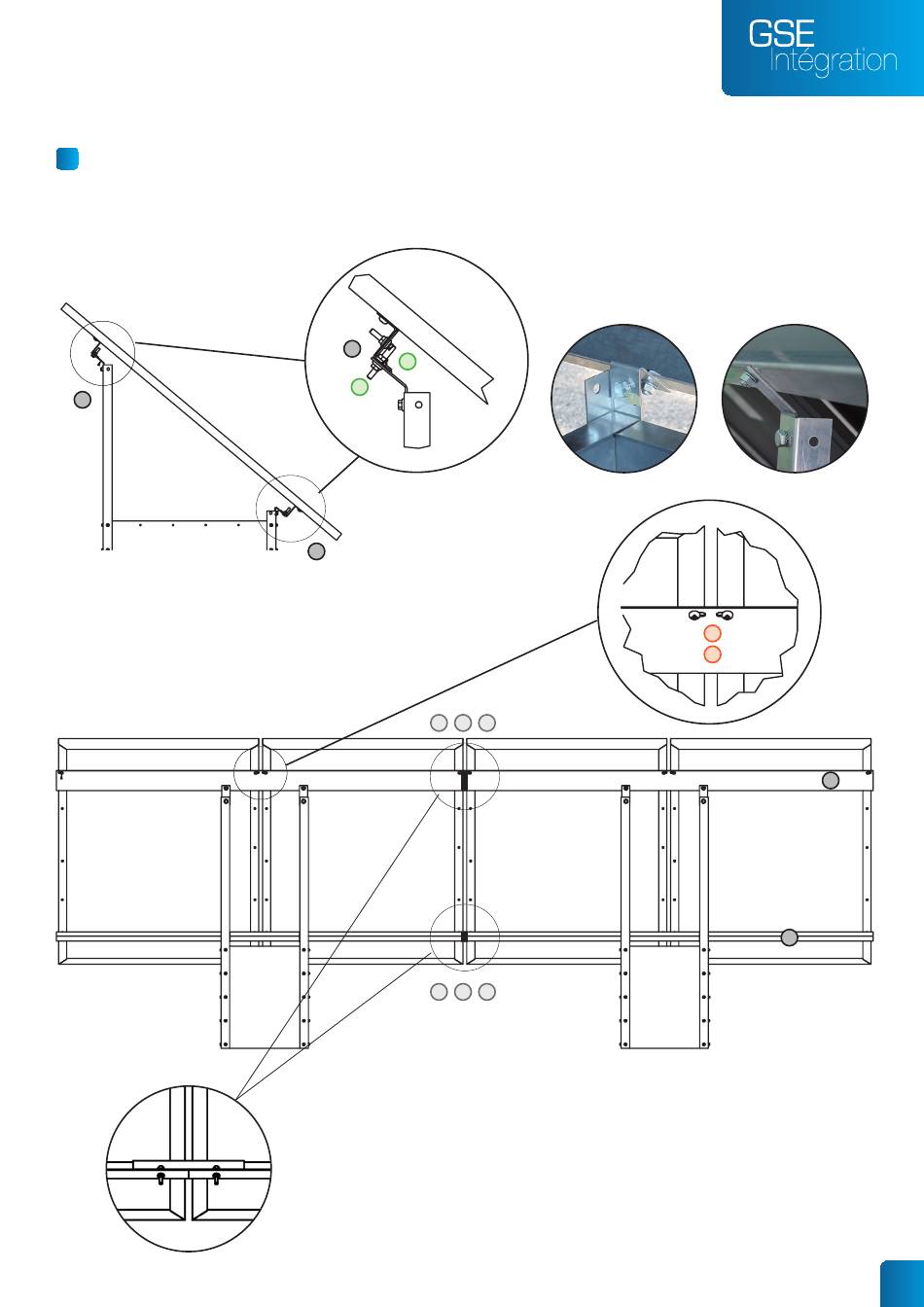

monTEz LES EquErrES ET LE rAIL "z"
(rÉf. 4, 5, 6, 11, 12, 14, 15, 16, 17, 18)
5
Positionnez votre barre Z pour repérer les
points de fixations des modules.
Il est possible d'ajuster cette barre Z à la taille
exacte de vos 4 modules en jouant
avec l'éclisse. (réf. 6)
5
11
12
4
16
17
18
16
17
18
Assembler la barre
à l'aide de l'éclisse fournie
(réf. 16, 17, 18).
Ajustez la taille de votre installation si besoin
à la taille de vos modules en prenant soin de
laisser un écart de 5mm entre les modules
pour favoriser le passage du vent.
Fixez les équerres « frontales »
et « arrières » sur ces cornières
à l'aide des vis fournies (réf. 4, 5, 11, 12)
Serrez les vis M6, M8 et M10 à maximum
10 Nm.
14
15
6
6
9
