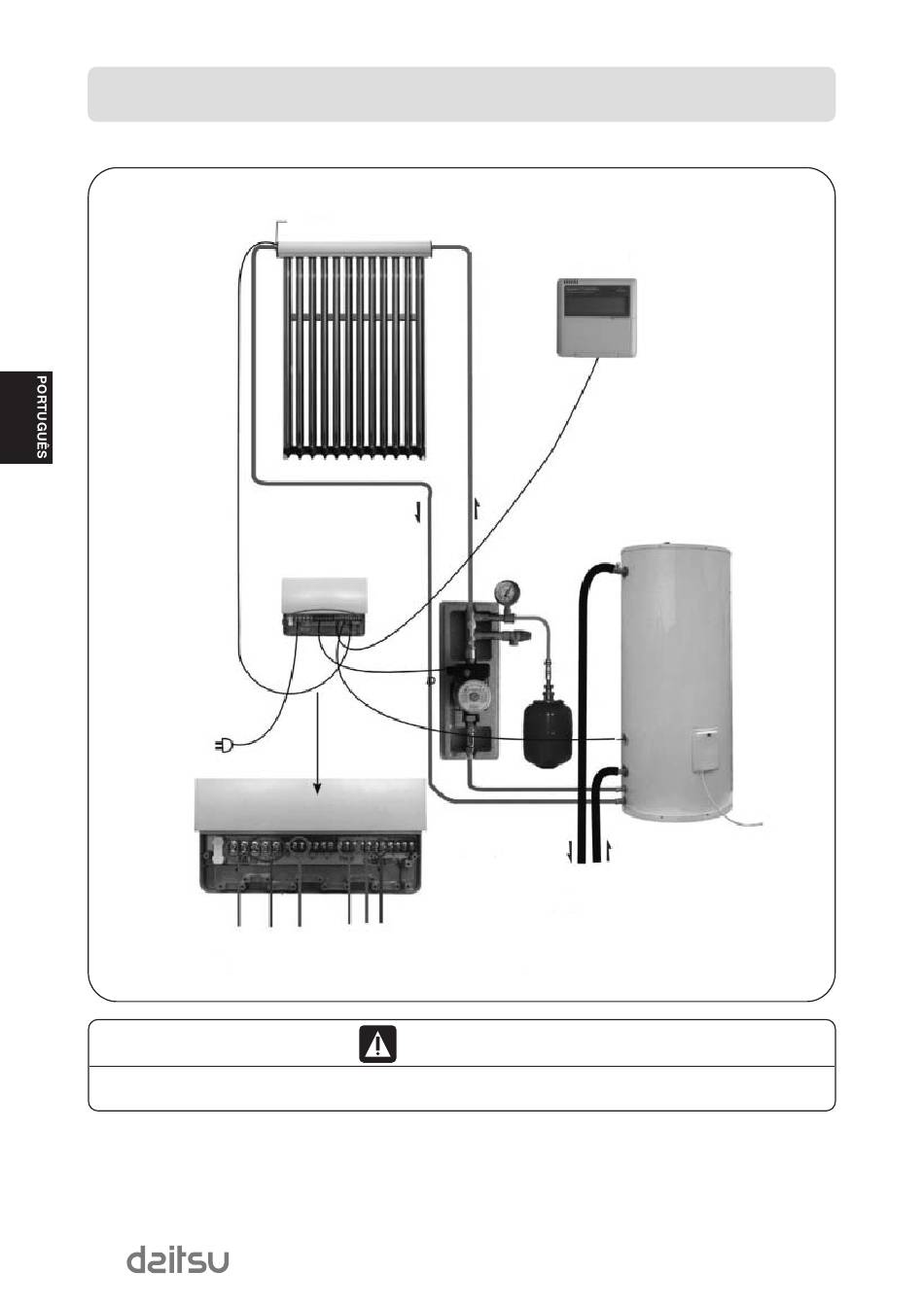

ILUSTRAÇÃO DA CONFIGURAÇÃO DO CIRCUITO
Sonda de temperatura
Tomada
1
20
Controlador
Bomba de
circulação
2 3 6 4 5
ATENÇÃO!
T2 deve ser introduzida no interior da saída do colector.
Visor de
vidro
Sonda de
temperatura
T1
1) Alimentação
2) Aquecedor eléctrico
3) Bomba de circulação
4) Sonda de temperatura do depósito T1
5) Sonda de temperatura do colector T2
6) Visor de vidro
