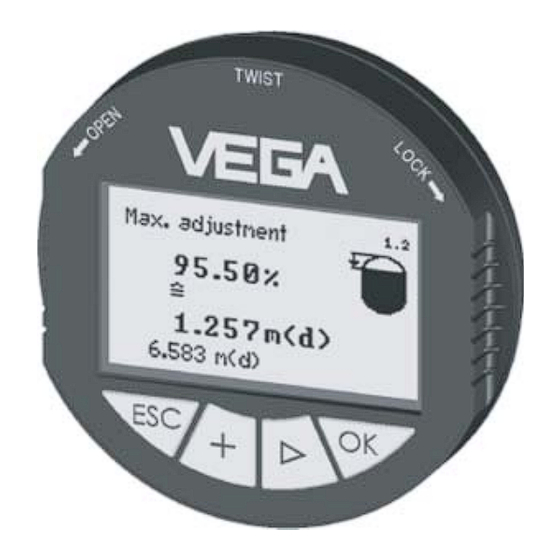

Vega PLICSCOM Notice Complémentaire

Masquer les pouces Voir aussi pour PLICSCOM:

Publicité

Liens rapides

Télécharger ce manuel
Notice complémentaire
Chauffage pour le module de réglage et d'affichage
PLICSCOM

Publicité

loading

Manuels Connexes pour Vega PLICSCOM

Sommaire des Matières pour Vega PLICSCOM

  • Page 1 Notice complémentaire Chauffage pour le module de réglage et d'affichage PLICSCOM...
  • Page 2 Recyclage......9 Annexe Caractéristiques techniques ....Chauffage pour le module de réglage et d'affichage PLICSCOM...
  • Page 3 Sommaire Encombrement ......Chauffage pour le module de réglage et d'affichage PLICSCOM...
  • Page 4 Ex. Liste Ce point précède une énumération, dont l'ordre chronologique n'est pas obligatoire. à Etape de déroulement d'une action Cette flèche indique le pas de déroulement d'une action. Chauffage pour le module de réglage et d'affichage PLICSCOM...
  • Page 5 A propos de cette notice technique Chronologie du déroulement de l'action Le déroulement d'une action est numéroté dans son ordre chronologique. Chauffage pour le module de réglage et d'affichage PLICSCOM...
  • Page 6 à des personnes autorisées par le fabricant de l'appareil. 2.2 Définition de l'application Le chauffage du module de réglage et d'affichage PLICSCOM est une partie d'un capteur. 2.3 Consignes de sécurité pour atmosphères Ex Respectez les consignes de sécurité spécifiques Ex pour les applications Ex.
  • Page 7 0106 partie 101. Vous trouverez également d'autres informa- tions au chapitre "Caractéristiques techniques". Le chauffage pour le module de réglage et d'affichage PLICSCOM convient à tous les capteurs plics avec boîtier à chambre unique et pour l'unité de réglage et d'affichage VEGADIS 61.
  • Page 8 Température de transport et de stockage, voir "Annexe – Température de stockage et de transport Caractéristiques technique – Conditions ambiantes" Humidité relative de l'air 20 … 85 % Chauffage pour le module de réglage et d'affichage PLICSCOM...
  • Page 9 Vis de fixation (2 pièces) 5 Retirez le préamplificateur des leviers d'ouverture des bornes. 4.3 Montage du thermostat Le montage n'est nécessaire que pour un équipement ultérieur de votre appareil d'un chauffage. Chauffage pour le module de réglage et d'affichage PLICSCOM...
  • Page 10 2 Enlevez l'obturateur de la seconde entrée de câble 3 Conduisez le câble de raccordement dans le boîtier 4 Vissez le presse-étoupe 5 Serrez bien le presse-étoupe (3 Nm) 4.4 Montez le préamplificateur 1 Enfichez le préamplificateur avec précaution Chauffage pour le module de réglage et d'affichage PLICSCOM...
  • Page 11 Montage 2 Vissez les deux vis de fixation par un tournevis et serrez- les bien 3 Raccordez les lignes de connexion conformément à la notice technique du capteur respectif Chauffage pour le module de réglage et d'affichage PLICSCOM...
  • Page 12 0106 partie 101. Vous trouverez également d'autres informa- tions au chapitre "Caractéristiques techniques". 5.2 Etapes de raccordement 1 Raccordez les câbles de raccordement au préamplificateur conformément à la notice de mise en service du capteur respectif. Chauffage pour le module de réglage et d'affichage PLICSCOM...
  • Page 13 3 Assemblez les lignes vertes allant au presse-étoupe (4) aux lignes vertes allant au thermostat (7) 4 Assemblez les lignes rouges allant à la PLICSCOM (2) aux lignes rouges allant au thermostat (3) 5 Poussez le connecteur dans l'espace vide devant le préamplificateur...
  • Page 14 5.3 Raccordement par connecteurs Connecteur M12x1 Fig. 5: Vue sur le connecteur enfichable avec version 4 … 20 mA/ HART - (Pin 1) + (Pin 2) Non occupé (Pin 3) Non occupé (Pin 4) Chauffage pour le module de réglage et d'affichage PLICSCOM...
  • Page 15 Pin 1 Vert Pin 2 Vert Pin 3 Non occupé Pin 4 Non occupé Indication: Nous recommandons pour cela le câble de raccordement confectionné adéquat, p.ex. longueur 25 m, no. d'article ASL.1SC. Chauffage pour le module de réglage et d'affichage PLICSCOM...
  • Page 16 Le chauffage est toujours prêt à fonctionner. Il n'a pas besoin d'être activé séparément. Il se met en marche à une température de -5°C et s'arrête à 0°C et ce automatiquement. Chauffage pour le module de réglage et d'affichage PLICSCOM...
  • Page 17 à l'appareil accompagné éventuellement d'une fiche de sécurité de retourner l'appareil à l'adresse de votre agence. En Allemagne à l'usine mère à Schiltach. Chauffage pour le module de réglage et d'affichage PLICSCOM...
  • Page 18 Matériaux: voir "Caractéristiques techniques" Au cas où vous n'auriez pas la possibilité de faire recycler les anciens appareils par une entreprise spécialisée, contactez- nous, nous vous conseillerons sur ce point. Chauffage pour le module de réglage et d'affichage PLICSCOM...
  • Page 19 Le chauffage doit être alimenté par une très basse tension de protection (PELV) à séparation sûre conformément à VDE 0106 paragraphe 101. Tension d'alimentation 24 V DC +5% Puissance 1,7 W Chauffage pour le module de réglage et d'affichage PLICSCOM...
  • Page 20 ø77mm (3 ") ø84mm (3 ") M20x1,5/ M20x1,5/ M20x1,5/ ½ NPT ½ NPT ½ NPT M20x1,5 Fig. 6: Variantes de boîtiers Boîtier en matière plastique Boîtier en acier inox Boîtier en aluminium Chauffage pour le module de réglage et d'affichage PLICSCOM...
  • Page 21 Chauffage pour le module de réglage et d'affichage PLICSCOM...
  • Page 22 Chauffage pour le module de réglage et d'affichage PLICSCOM...
  • Page 23 Chauffage pour le module de réglage et d'affichage PLICSCOM...
  • Page 24 ISO 9001 Les indications de ce manuel concernant la livraison, l'application et les conditions de service des capteurs et systèmes d'exploitation répondent aux connaissances existantes au moment de l'impression. © VEGA Grieshaber KG, Schiltach/Germany 2006 Sous réserve de modifications 31708-FR-060216...
