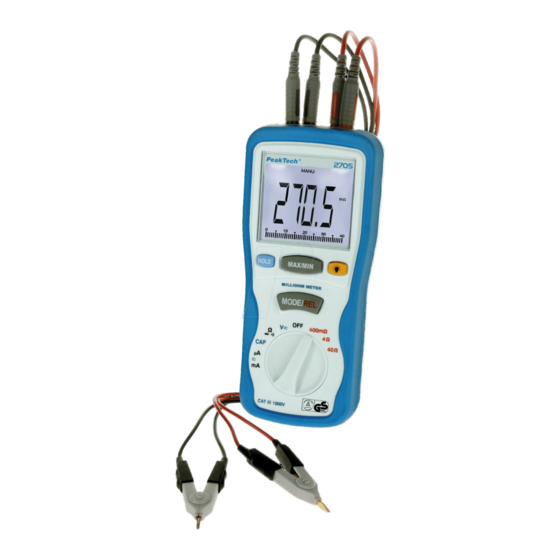

- Page 1 PeakTech® 2705 Instructions d'utilisation Milliohmmètre numérique...
-
Page 2: Instructions De Sécurité
1. instructions de sécurité Cet appareil est conforme aux règlements de l'UE 2014/30/UE (compatibilité électromagnétique) et 2014/35/UE (basse tension), comme spécifié dans l'addendum 2014/32/UE (marque CE). Catégorie de surtension III 1000V ; degré de pollution 2. CAT I: Niveau signal, télécommunications, équipement électronique avec de faibles surtensions transitoires... - Page 3 appareil ne doit pas être utilisé dans des circuits à haute énergie, il est adapté aux mesures dans des systèmes de catégorie de surtension III. Ne posez pas l'appareil sur une surface humide ou mouillée. Ne pas déposer de liquide sur l'appareil (risque de court- circuit si l'appareil se renverse).
- Page 4 Ne pas effectuer de mesures de courant dans la plage de tension (V/Ω). Avant la mise en service, vérifiez que l'appareil cordons de test et les autres accessoires ne sont pas endommagés et que les câbles et fils ne sont pas dénudés ou pliés.
- Page 5 Ne dépassez pas la plage de mesure définie pendant toute mesure. Cela évitera d'endommager l'appareil. Ne tournez jamais le sélecteur de gamme pendant une mesure de courant ou de tension, car cela endommagerait l'instrument. Ne prenez des mesures de tensions supérieures à...
-
Page 6: Description Générale Du Produit
Cela pourrait entraîner un court-circuit et la destruction de l'appareil. 2 Description générale du produit Le milliohmmètre numérique 2705 de PeakTech® est un appareil de mesure de faibles ohms et mesure les petites résistances de manière fiable et avec une grande précision. L'instrument permet de mesurer la résistance pour un large éventail de plages ohmiques différentes. -
Page 7: Résistance
Protection contre les surcharges : 500 mA / 250 V Max. Tension d'entrée : 30 V DC / 25 Vpp AC 3.2 Résistance Zone Résolution Précision 400 0.1 (1,0 % + 4 pc) 4 k 1 ... - Page 8 3,5 Tension continue Zone Résolution Précision 400 mV 0,1 mV (1% + 5 pcs.) 1 mV 0.01 (1,2% + 5 pc) 1000 Protection contre les surcharges : 1000 V ~10 MΩ Impédance d'entrée : 3.6. tension alternative Zone Résolution Précision Précision...
-
Page 9: Mécanique
3.7. capacité Zone Résolution Précision 4 nF 1 pF non spécifié (5.0% + 20 pcs. ) 40 nF 10 pF 400 nF 0,1 nF (3% +10pc ) 4 µF 1 nF 40 µF 10 nF (4%+10pcs ) 400 µF 0,1 µF ... -
Page 10: Panneau De Commande
4. panneau de commande 1. Affichage LCD 2. Maintien des données - Bouton 3. Bouton MIN/MAX 4. Bouton d'éclairage de l'écran 5. Bouton MODE/REL 6. Sélecteur de gamme 7. V Ω Cap mA E2 - Socle 8. COM E1 - Socle 9. -
Page 11: Fonctions Clés
4.1 Fonctions clés Bouton HOLD : La fonction HOLD permet de "geler" la valeur mesurée actuelle sur l'écran pour une évaluation ultérieure. 1. Appuyez sur le bouton "HOLD" pour "geler" la lecture actuelle. Le symbole "HOLD" apparaît à l'écran. 2. Appuyez à nouveau sur le bouton "HOLD" pour revenir au fonctionnement normal. -
Page 12: Avant L'utilisation
4.2 Avant l'utilisation Après le déballage, vérifiez que l'appareil n'est pas endommagé. Effectuez les contrôles décrits dans le manuel d'instructions pour vous assurer du bon fonctionnement de l'appareil. En cas de dommage évident ou de panne, renvoyer l'appareil au revendeur agréé... -
Page 13: Principe De Fonctionnement
4.5 Principe de fonctionnement Les mesures des résistances d'un composant qui sont plus éloignées du PeakTech® 2705 peuvent devenir problématiques. En effet, un ohmmètre mesure toutes les résistances du circuit, y compris la résistance du fil (Rwire) et, bien sûr, du composant à mesurer (Rsujet) : Habituellement, la résistance du fil de test est très faible (seulement... - Page 14 Une méthode de mesure raisonnable dans ce cas, implique l'utilisation d'un ampèremètre et d'un voltmètre. La loi d'Ohm stipule que la résistance est égale à la tension divisée par le courant (R= U/I). En mesurant le courant et la chute de tension, une valeur de résistance précise peut être déterminée : Le courant est le même en tous les points du circuit en série.
- Page 15 4.6. les foires commerciales 4.6.1 Mesures de la tension continue Attention ! Avant d'allumer ou d'éteindre le circuit de mesure, déconnectez les fils d'essai du circuit de mesure. Des courants ou des tensions d'appel élevés pourraient autrement endommager ou détruire l'appareil de mesure.
-
Page 16: Mesures De La Tension Alternative
4.6.2 Mesures de la tension alternative Attention ! Il convient d'être extrêmement prudent lors de la mesure des prises de 230V. Il se peut que les fils de test ne soient pas assez longs pour établir un contact correct avec les contacts internes de la prise et que l'écran LCD affiche 0 V alors que 230 V sont présents au niveau de la prise. - Page 17 4.6.3 Mesures du courant continu 1. tourner le sélecteur de fonction sur la position µA ou mA en fonction du courant à mesurer. 2. Faites passer l'appareil à la fonction de mesure du courant continu en appuyant sur le bouton "MODE/REL". Le symbole de fonction DC s'allume sur l'écran LCD.
- Page 18 4.6.4. mesures du courant alternatif 1. tourner le sélecteur de fonction sur la position µA ou mA en fonction du courant à mesurer. 2. Faites passer l'instrument à la fonction de mesure du courant alternatif en appuyant sur le bouton "MODE/REL".Le symbole de fonction AC s'allume sur l'écran LCD.
-
Page 19: Mesures De La Capacité
4.6.5 Mesures de la capacité Attention ! Les mesures de capacité ne doivent être effectuées que dans des circuits hors tension et les condensateurs doivent être déchargés avant la mesure. Il est préférable de dessouder le condensateur du circuit pour la mesure. Effectuez la mesure comme décrit : Placez le sélecteur de fonctions sur la position "CAP". -
Page 20: Mesures De Résistance (400 Ohm - 40 Mohm)
4.6.6 Mesures de résistance (400 Ohm - 40 MOhm) Attention ! Après avoir commuté le multimètre sur la fonction de mesure de la résistance, n'appliquez pas de cordons de test connectés via une source de tension. N'effectuez des mesures de résistance que sur des circuits ou des composants hors tension et débranchez la fiche secteur de la prise. - Page 21 4.6.7. mesures de résistance (400 mOhm - 40 Ohm) Attention ! Après avoir commuté le multimètre sur la fonction de mesure de la résistance, n'appliquez pas de cordons de test connectés via une source de tension. N'effectuez des mesures de résistance que sur des circuits ou des composants hors tension et débranchez la fiche secteur de la prise.
-
Page 22: Fonction De Test Des Diodes
4.6.8 Fonction de test des diodes La fonction de test des diodes permet de déterminer l'utilité des diodes et d'autres éléments semi-conducteurs dans des circuits définis, ainsi que de déterminer la continuité (court-circuit) et la chute de tension dans le sens direct. Attention ! Avant de vérifier la diode, veillez à... -
Page 23: Fonction De Test De Continuité
Avis : La valeur affichée correspond à la chute de tension de la diode dans le sens direct. 4.6.9 Fonction de test de continuité Attention ! N'effectuez en aucun cas des tests de continuité sur des composants ou des circuits sous tension. Pour mesurer la continuité... -
Page 24: Applications
5. applications Le milliohmmètre numérique PeakTech® 2705, dont la plage de mesure s'étend de 100 μOhm à 2000 Ohm, peut être utilisé pour de nombreuses applications : Mesure de la résistance des enroulements des moteurs électriques, générateurs transformateurs ... - Page 25 Effets de la température La température peut avoir une influence significative sur le résultat du test en fonction du coefficient de température et des forces électromotrices (FEM) de la résistance de mesure. La plupart des conducteurs ont un coefficient de température élevé lorsqu'on mesure leur résistance.
-
Page 26: Changement De Fusible
6. Changement de fusible La plage de mesure du milliohm et la plage de mesure du courant sont chacune protégées par leur propre fusible à fil fin (FF500mA/250V ; 5x20mm). Si l'un de ces fusibles a sauté, la mesure n'est plus possible et le fusible défectueux doit être remplacé. N'utilisez que des fusibles ayant les mêmes spécifications techniques à... -
Page 27: Changement De Batterie
7. Changement de batterie 1. Lorsque le symbole de la batterie apparaît à l'écran, la touche six piles AA de 1,5 V peuvent être remplacées. 2. Éteignez le compteur et débranchez les fils de test du compteur. 3. Retirez les quatre vis Phillips du compartiment des piles. 4. -
Page 28: Remarques Sur La Loi Sur Les Batteries
7.1 Remarques sur la loi sur les batteries De nombreux appareils sont fournis avec des piles qui sont utilisées, par exemple, pour faire fonctionner les télécommandes. Des piles ou des batteries rechargeables peuvent également être installées de façon permanente dans les appareils eux-mêmes. Dans le cadre de la vente de ces piles ou batteries rechargeables, nous sommes tenus, en tant qu'importateur, conformément à... - Page 29 étalonnés en usine. Il est recommandé de répéter l'étalonnage après un an. © PeakTech® 06/2021/MP/HR/Ehr PeakTech Prüf- und Messtechnik GmbH - Gerstenstieg 4 - DE-22926 Ahrensburg / Allemagne +49 (0) 4102 97398-80 +49 (0) 4102 97398-99 info@peaktech.de www.peaktech.de...
