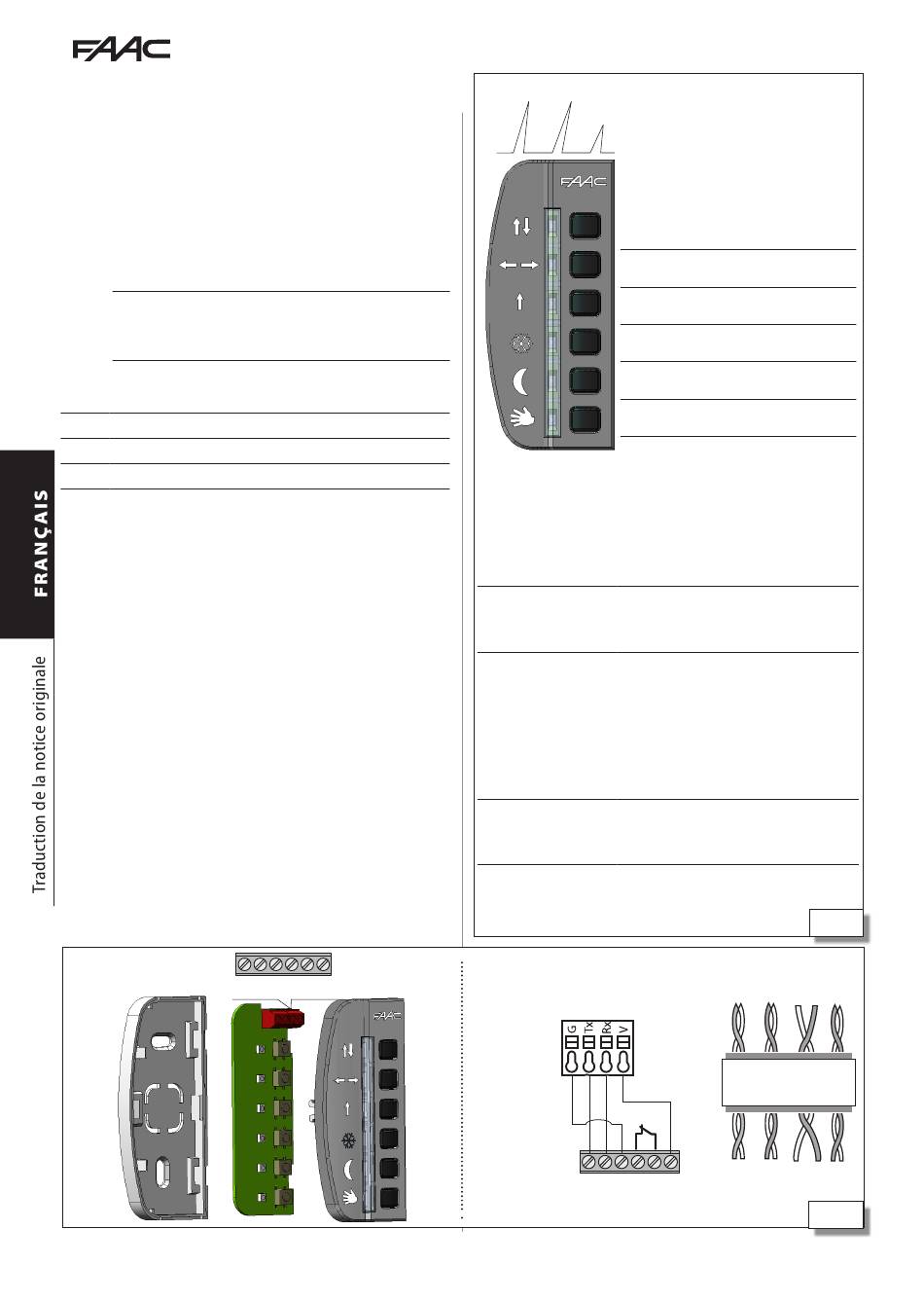

11. LK EVO
LK EVO permet de sélectionner le mode de fonction-
nement en appuyant sur le bouton relatif.
MONTAGE ET BRANCHEMENT
1. Pour démonter les pièces, il faut faire levier avec
un tournevis plat.
2. Défoncer l'insert pour le passage des câbles.
3. Relever les points sur le mur et fixer le support avec
des vis appropriées.
F
Avant de connecter le dispositif, couper l'alimentation
électrique et débrancher la batterie d'urgence de
l'automatisme (si présente).
4. Connecter au connecteur J3 de la platine I/O :
G
Négatif d'alimentation
TX
Transmission des données
RX
Réception des données
+24 V "
V
- utiliser un câble à 4 paires torsadées U/UTP AWG24
d'une longueur maximale de 50 m.
5. Assembler les pièces avec une légère pression.
ALLUMAGE Alimenter la platine de l'automatisme :
Les LED s'allument et s'éteignent en séquence, puis
la LED correspondante au mode de fonctionnement
actif reste allumée.
Les LED
allumées simultanément indiquent que
l'automatisme se trouve en mode de fonctionnement
NON disponible sur LK EVO.
FONCTIONNEMENT Pour sélectionner le mode de
fonctionnement, appuyer sur le bouton correspon-
dant. Pour les fonctions spéciales, appuyer sur les
combinaisons de 2 boutons indiquées.
ERREURS En cas d'erreurs, la combinaison de LED
correspondant à l'erreur active clignote pendant
quelques secondes.
Montaggio LK EVO
TX RX G K G V
A951
Icone Led (modalità di funzionamento attiva)
Pulsanti
Automatique total bidirectionnel
Porte ouverte
Automatique total unidirectionnel
Automatique partiel bidirectionnel
Nuit
Manuel
Combinaison de 2 boutons :
LOCK / UNLOCK Pour verrouiller/dé-
verrouiller le clavier, appuyer pendant
+
( 5 s)
environ 5 s (les LED s'allument puis
s'éteignent)
RESET (les LED de l'erreur clignotent
jusqu'à ce que les boutons soient pressés,
+
( 5 s)
relâcher quand ils s'éteignent)
SIGNALISATIONS Pour afficher les
signalisations actives, appuyer sur les
boutons (les LED correspondant à la
signalisation clignotent jusqu'à ce que
+
(...)
les boutons restent enfoncés, relâcher
lorsqu'ils s'éteignent) (voir Codage
LED Signalisations)
VERSION FW LK EVO pour afficher la
version du FW de LK EVO tenir enfoncés
+
(...)
les boutons ( Codage LED version FW)
Collegamento LK EVO Rispettare le indicazioni dei morsetti.
scheda I/O
platine I/O
J3
LK EVO
TX RX G K G V
40
30
G TX RX V
U/UTP CAT.5
4x2xAWG24
G TX RX V
31
532081 - RevB
