Système de ramassage 127 cm (50 po)
Tondeuse à rayon de braquage zéro
N° de modèle 79398—N° de série 400000000 et suivants
Introduction
Lisez attentivement cette notice pour apprendre
comment utiliser et entretenir correctement votre
produit, et éviter de l'endommager ou de vous blesser.
Vous êtes responsable de l'utilisation sûre et correcte
du produit.
Pour obtenir des prestations de service, des pièces
d'origine ou des renseignements complémentaires,
munissez-vous des numéros de modèle et de série
du produit et contactez un dépositaire-réparateur
ou le service client agréé. La
l'emplacement des numéros de modèle et de série du
produit. Inscrivez les numéros dans l'espace réservé
à cet effet.

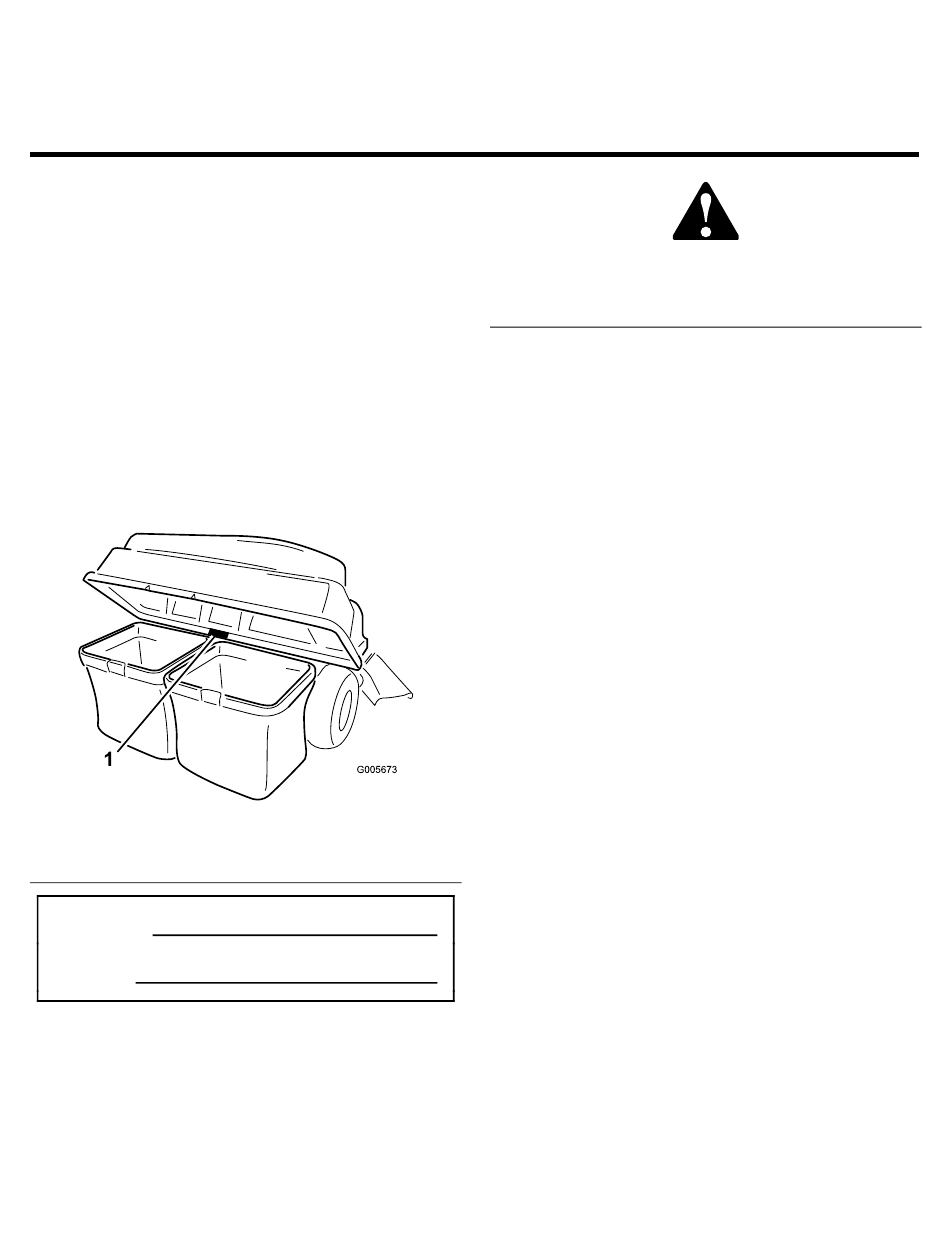

1. Emplacement des numéros de modèle et de série
N° de modèle
N° de série
Les mises en garde de ce manuel soulignent des
dangers potentiels et sont signalées par le symbole
de sécurité
(Figure
2), qui indique un danger pouvant
entraîner des blessures graves ou mortelles si les
précautions recommandées ne sont pas respectées.
Traduction du texte d'origine (FR)
Figure 1
indique
Figure 1
Ce manuel utilise deux termes pour faire passer
des renseignements essentiels. Important, pour
attirer l'attention sur des renseignements mécaniques
spécifiques et Remarque, pour souligner une
information d'ordre général méritant une attention
particulière.
Table des matières
Introduction ............................................................... 1
Sécurité .................................................................... 2
Autocollants de sécurité et d'instruction .............. 3
Mise en service ......................................................... 4
1 Montage de la masse....................................... 5
2 Montage du support de fixation
d'accessoire.................................................... 8
3 Montage de la tige de verrouillage .................. 10
4 Assemblage du couvercle du système de
ramassage .................................................... 10
5 Montage du couvercle du système de
ramassage .....................................................11
6 Montage de la goulotte................................... 12
g005673
7 Raccordement au tube d'éjection ................... 14
Utilisation ................................................................ 15
Vidage des bacs à herbe .................................. 15
Élimination des obstructions dans le système
de ramassage ............................................... 16
Dépose du système de ramassage ................... 16
Utilisation de la barre d'attelage ........................ 17
Conseils d'utilisation ........................................ 17
Entretien ................................................................. 19
Programme d'entretien recommandé .................. 19
Contrôle du système de ramassage.................. 19
Contrôle des lames du tablier de coupe............. 20
Nettoyage du système de ramassage ............... 20
Remisage ............................................................... 20
Remisage du système de ramassage ............... 20
Imprimé aux États-Unis
Form No. 3421-145 Rev C
Manuel de l'utilisateur
Figure 2
Symbole de sécurité
*3421-145* C
Tous droits réservés
g000502

Publicité

loading

Sommaire des Matières pour Toro 79398
