Manuels Connexes pour Espa WIPER3
Sommaire des Matières pour Espa WIPER3

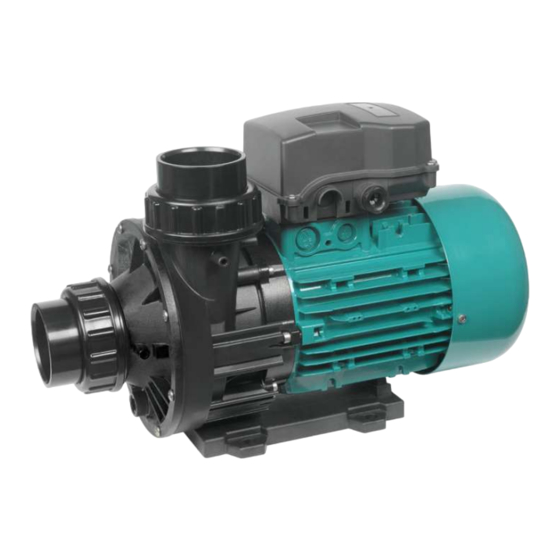

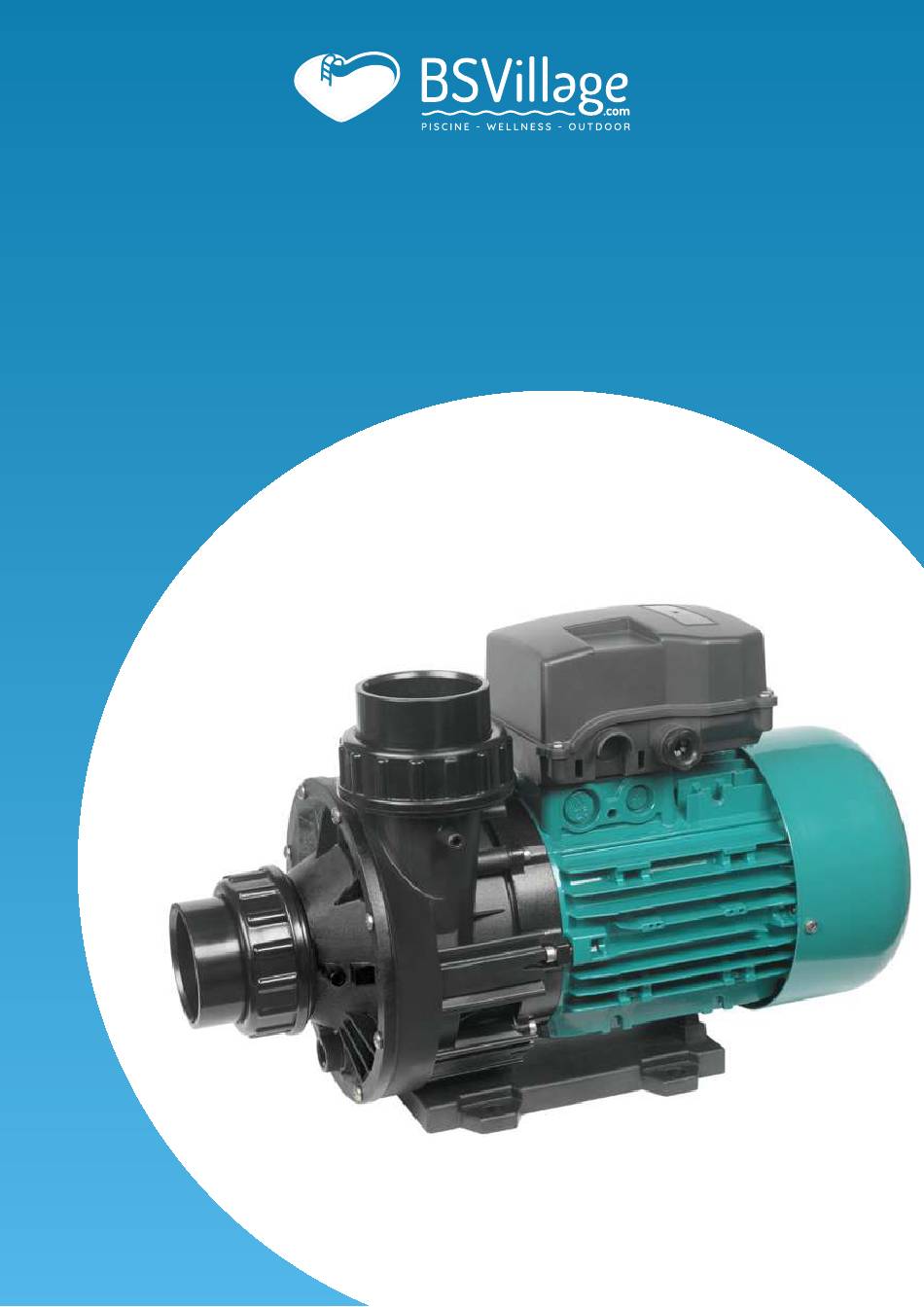

- Page 1 MANUALE di MONTAGGIO Pompa per idromassaggio WIPER3 Espa www.bsvillage.com...
- Page 2 www.bsvillage.com WIPER Manual de instrucciones ......(Original) Instruction manual ........(Translation from the original Spanish) Manuel d’instructions ......(Traduction de l'original en espagnol) Gebrauchsanweisung ......(Übersetzungausdem Original in Spanisch) Manuale d’istruzioni ....... (Traduzione dall'originale spagnolo) Manual de instruções ......(Tradução do original em espanhol) Handleiding ...........
- Page 3 www.bsvillage.com...
- Page 4 www.bsvillage.com DECLARACION DE CONFORMIDAD DECLARACIÓN DE CONFORMIDAD DE: KONFORMITÄTSERKLÄRUNG Declaramos, bajo nuestra responsabilidad, que los Erklären unter unserer Verantwortung, dass das productos de este manual cumplen con las siguientes Produkt in diesem Handbuch erfüllen mit den directivas comunitarias y normas técnicas: folgenden Richtlinien und Normen: - Directiva 2006/42/CE (Seguridad máquinas): - Maschinenrichtlinie 2006/42/EG:...
- Page 5 المعيار الخطرة االستدامة تقييد 2011 التوجيه EN 50581 - Richtlijn 2011/65/UE (RoHS II): Norm EN 50581 Banyoles, 4 de noviembre 2022. Josep Unyó (Technical Manager) ESPA 2025, SL Ctra. de Mieres, s/n – 17820 Banyoles Girona – Spain...
- Page 6 - The Restriction of the Use of Certain Hazardous Substances in Electrical and Electronic Equipment Regulations 2012. Standard BS 50581. Banyoles, November 4th 2022 Josep Unyó (Technical Manager) ESPA 2025, SL Ctra. de Mieres, s/n – 17820 Banyoles Girona - Spain...
- Page 7 www.bsvillage.com MANUAL DE INSTRUCCIONES (ORIGINAL) Instrucciones de seguridad y prevención de daños para las personas y equipos (Véase figura 4) A Atención a los límites de empleo. B La tensión de la placa tiene que ser la misma que la de la red.
- Page 8 www.bsvillage.com Contenido La omisión de las instrucciones de este Advertencia para la seguridad de personas y cosas ..6 manual puede derivar en sobrecargas en el 1. Generalidades ............ 7 motor, merma de las características técnicas, 2. Manipulación ............7 reducción de la vida de la bomba y 3.
- Page 9 Si esto no es posible, contacte con el servicio técnico de ESPA más cercano 3.5. Controles previos a la puesta en marcha inicial Compruebe que la tensión y frecuencia de la 7.
- Page 10 www.bsvillage.com 8. POSIBLES AVERIAS, CAUSAS Y SOLUCIONES 1) La bomba no da caudal. 2) La bomba no arranca. 3) El motor arranca y para automáticamente (klixon). 4) El caudal es insuficiente. 5) La bomba hace ruido. 1 2 3 4 5 CAUSAS SOLUCIONES Voltaje erróneo Compruebe el voltaje de la placa características y...
- Page 11 www.bsvillage.com INSTRUCTION MANUAL (Translation from the original Spanish) Damage prevention and safety instructions (See figure 4) A Warning! Observe limitations of use. The name plate voltage must be the same as the mains voltage. Connect the pump to the mains via an omnipolar switch with at least a 3 mm opening between contacts.
- Page 12 www.bsvillage.com Contents 2. HANDLING Safety precautions ..........10 The pumps are supplied suitably packaged to prevent General information ......... 11 damage in transit. Before unpacking, check that the Handling ............11 packaging has not been damaged or deformed, Installation ............11 Lift and handle the product with care and with 3.1.
- Page 13 All main components are material identified to allow selective disposal. This product or parts of it must be disposed of in an environmentally sound way, waste collection service. If this is not possible, contact the nearest ESPA service workshop.
- Page 14 www.bsvillage.com 8. POSSIBLE FAULTS, CAUSES AND SOLUTIONS 1) The pump does not deliver any flow. The pump does not start. 3) The motor starts and stops automatically (klixon). 4) Insufficient flow. The Pump is noisy. 1 2 3 4 5 POSSIBLE PROBLEM SOLUTIONS Incorrect voltage Verify the voltage specified on the nameplate and that of...
- Page 15 www.bsvillage.com MANUEL D’INSTRUCTIONS (Traduction de l'original en espagnol) Indications de sécurité pour les personnes et prévention des dommages à la pompe et aux choses. (Voir figure 4) A Attention aux limitations d’utilisation. B La tension indiquée sur la plaque doit être identique à celle du secteur.
- Page 16 www.bsvillage.com L’omission des instructions de ce manuel Sommaire Avertissements pour la sécurité des personnes et peut produire surcharges au moteur, la des choses ............. 14 diminution des caractéristiques techniques, la réduction de la vie de la pompe et d’autres 1. Généralités ............15 2.
- Page 17 Si ce n'est pas possible, envoyer ce produit au réparateur 3.5. Contrôles préalables à la première mise en marche agréé ESPA le plus proche. Vérifiez si la tension et la fréquence au 7. PLAQUE DES CARACTÉRISTIQUES réseau correspondent bien à celles indiquées sur la plaque des caractéristiques.
- Page 18 www.bsvillage.com 8. PANNES EVENTUELLES, CAUSES ET SOLUTIONS 1) La pompe ne fournit pas de débit. 2) La pompe ne démarre pas. 3) Le moteur s’arrête et démarre automatiquement (klixon). 4) Le débit est insuffisant. 5) La pompe fait du bruit. 2 3 4 5 CAUSES SOLUTIONS Tension erronée...
- Page 19 www.bsvillage.com GEBRAUCHSANWEISUNG (Übersetzung aus dem Original in Spanisch) Anweisungen für die Sicherheit der Personen und zur Verhütung von Schäden an der Pumpe und an Sachen. (Siehe Abbildung 4) Bitte beachten Sie die Anwendungsbegrenzungen Die angegebene Spannung muß mit der Netzspannung übereinstimmen.
- Page 20 www.bsvillage.com Inhaltsverzeichnis 2. HANDHABUNG Sicherheitshinweise ftir Personen und Sachen ..18 Pumpen werden einer geeigneten 1. Allgemeines ............19 Verpackung, um Transportschäden zu vermeiden 2. Handhabung ............19 geliefert. Vor dem Auspacken überprüfen, dass die 3. Aufstellung/einbau ..........19 Verpackung nicht beschädigt wurde oder verformt 3.1.
- Page 21 Folgen Sie den Anweisungen in Abbildung 1 für die Entsorgungsgesellschaften. Ist das nicht möglich, richtige Verkabelung. wenden Sie sich bitte an eine von ESPA anerkannte Servicewerkstatt in Ihrer Nähe. 3.5. Prüfungen vor der Inbetriebnahme Prfen, ob die Netzspannung mit der auf dem...
- Page 22 www.bsvillage.com 8. MÖGLICHE OEFEKTE, URSACHEN UNO ABHILFE 1) Kein Durchfluss. 2) Pumpe springt nicht an. 3) Motor schaltet ein und aus (klixon). 4) Zu geringer Durchfluss. 5) Lärmpegel zu hoch. 1 2 3 4 5 URSACHEN ABHILFE Falsche Spannung Pumpenspannung (s.Typenschild) mit Netzspannung vergleichen Thermoschutzrelais hat angesprochen Thermoschutzrelais rückstellen...
- Page 23 www.bsvillage.com MANUALE DI ISTRUZIONI (Traduzione dall'originale spagnolo) Indicazioni di sicurezza per le persone e prevenzione danni alla pompa e alle cose. (Vedere la figura 4) A Attenzione alle limitazioni d’impiego. B La tensione di targa deve essere uguale a quella di rete. C Collegate l’elettropompa alla rete tramite un interruttore onnipolare con distanza di apertura dei contatti di almeno 3mm.
- Page 24 www.bsvillage.com Índice Dal mancato rispetto delle istruzioni di questo Avvertimenti per la sicurezza delle persone e delle cose ..22 manuale possono derivare sovraccarichi del Generalità ............. 23 motore, alterazioni delle caratteristiche Manipolazione ..........23 tecniche, riduzione della vita utile della Installazione ..........
- Page 25 Em caso de inactividade prolongada, si dovrà pulire la pompa e riporla in un luogo secco e ventilato. ATTENZIONE: caso guasto, interventi sulla pompa potranno essere eseguiti soltanto da un servizio di assistenza tecnica ufficiale. L'elenco servizi tecnici autorizzati è www.espa.com.
- Page 26 www.bsvillage.com 8. POSSIBILI AVARIE, MOTIVI E SOLUZIONI 1) La pompa non ha portata. 2) La pompa non si avvia. 3) Il motore si mette in moto e si ferma automaticamente (klixon). 4) La portata non è sufficiente. 5) La pompa fa rumore 1 2 3 4 5 MOTIVI SOLUZIONI Voltaggio errato...
- Page 27 www.bsvillage.com MANUAL DE INSTRUÇÕES (Tradução do original em espanhol) Indicações de segurança para as pessoas e de prevenção de prejuízos à bomba e às coisas. (Ver figure 4) Atenção às limitações de emprego. A tensão de placa de classificação deve ser igual à da rede. Liguem a bomba eléctrica à...
- Page 28 www.bsvillage.com Índice O nâo cumprimento das instruções deste manual podem derivar em sobrecargas no Advertência para a segurança de pessoas e motor, alteraçâo das caracteristicas técnicas, coisas ..............26 reduçâo do tempo de vida útil da bomba e Generalidades ..........27 consequências de todo o tipo, sobre as quais Manipulação ..........
- Page 29 é conveniente limpar-la e guardâ-la em lugar seco e ventilado. ATENÇÃO: em caso de avaria, a mani- pulaçâo da bomba sô deverâ ser realizada por um serviço técnico autorizado. A lista de serviços técnicos autorizados está na www.espa.com.
- Page 30 www.bsvillage.com 8. POSSÍVEIS AVARIAS, CAUSAS E SOLUÇÕES 1) A bomba não dá caudal. 2) A bomba não arranca. 3) O motor arranca e pára automaticamente (klixon). 4) O caudal é insuficiente. 5) A bomba faz ruído. 1 2 3 4 5 CAUSAS SOLUÇÕES Voltagem errada Verifique a voltagem da placa de características e a da rede...
- Page 31 www.bsvillage.com HANDLEIDING (ORIGINEEL) Veiligheidsvoorschriften en aanwijzingen om persoonlijke en materiële schade te voorkomen (Zie afbeelding 4) A Houd rekening met de gebruiksbeperkingen. B De plaatje aangeduide spanning moet overeenkomen met de spanning van het lichtnet. C Sluit de elektrische pomp aan met behulp van een alpolige schakelaar met een openingsafstand tot de contacten van ten minste 3mm.
- Page 32 www.bsvillage.com Inhoud De niet-naleving van de instructies in deze Veiligheidsvoorschriften voor personen en materieel ..30 gebruiksaanwijzing leiden 1. Algemeen…………………………………..31 overbelasting van de motor, een verlies van 2. Hantering ............31 de technische capaciteiten, een vermindering 3. Installatie ............31 van de levensduur van de pomp en allerlei 3.1.
- Page 33 Wanneer dit niet mogelijk is, neemt u dan contact op met uw ESPA leverancier. 3.5. Controles vóór de eerste inbedrijfstelling Controleer of de spanning en frequentie van PLAATJE MET TECHNISCHE SPECIFICATIES het lichtnet overeenkomen met die op het kenplaatje.
- Page 34 www.bsvillage.com 8. MOGELIJKE STORINGEN, OORZAKEN EN OPLOSSINGEN 1) Pomp geeft geen debiet. 2) Pomp slaat niet aan. 3) Motor stopt automatisch (Klixon) 4) Ontoereikend stroom 5) Pomp maakt te veel geluid. 1 2 3 4 5 OORZAKEN OPLOSSINGEN Verkeerde spanning Spanning op het kenplaatje en van het lichtnet controleren Thermisch relais afgegaan...
- Page 35 www.bsvillage.com РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ (Перевод с оригинального испанского) Инструкции по безопасному обращению с оборудованием (рис. 4) Внимательно изучите настоящую инструкцию по монтажу и эксплуатации. Напряжение в сети должно соответствовать указанному на шильдике (информационной табличке) насоса. Подключение электронасоса к сети должно быть...
- Page 36 Все подключения должны быть выполнены сервисный центр. Информация об квалифицированным персоналом с авторизованных сервисных центрах находится соблюдением действующих норм и правил. на сайте www.espa.ru 2. МОНТАЖ Электронасос установить на ровную, жесткую площадку в хорошо проветриваемом месте, защищенном от воздействия прямых солнечных лучей и осадков.
- Page 37 www.bsvillage.com 5. ШИЛЬДИК (ИНФОРМАЦИОННАЯ ТАБЛИЧКА) ОБОРУДОВАНИЯ ОПИСАНИЕ ОПИСАНИЕ Модель оборудования Максимальное рабочее давление серийный номер насоса Диапазон производительности насоса Максимальная температура перекачиваемой жидкости Диапазон напора (давления) насоса Максимальная номинальная мощность двигателя (P2) Номинальное напряжение, количество фаз и частота тока Номинальная потребляемая мощность двигателя (P1) сети...
- Page 38 включают в себя все производственные подшипники, конденсаторы, щетки и т.п. дефекты или дефекты комплектующих, Условия гарантийного обслуживания не подтвержденные производителем. применяются в случае обнаружения следов Определение причин возникновения самостоятельной разборки или ремонта насоса. неисправностей насоса производится авторизованными сервисными центрами ESPA.
- Page 39 www.bsvillage.com...
- Page 40 www.bsvillage.com...
- Page 41 www.bsvillage.com Rodete Impeller Roue Laufrad Girante Retén mecánico Mechanical seal Garniture mécanique Gleintringdichtung Tenuta meccanica Rodamiento Bearing Roulement Wälzager Cusinetto a rolamento Eje del motor Motor shaft Arbre de moteur Motorwelle Albero del motore Estator Stator Stator Stator Estator Foot Pied Piede Condensador...
- Page 42 www.bsvillage.com 1لشكل Fig.1 / Abb.1 / Afb.1 / Pиc.1 / ALIMENTACIÓN MONOFÁSICA SINGLE PHASE SUPPLY ALIMENTATION MONOPHASÉE EINPHASENSTROM ALIMENTAZIONE MONOFASICA ALIMENTAÇÂO MONOFASICA EENFASIGE VOEDING ОДНОФАЗНОЕ ПОДКЛЮЧЕНИЕ تزويد واحدة مرحلة على ROJO BLANCO NEGRO CONDENSATOR LÍNEA WHITE BLACK CAPACITOR LINE ROUGE BLANC NOIR CONDENSATEUR...
- Page 43 www.bsvillage.com Fig. 2 / Abb. 2 / Afb. 2 / Рис. 2 / 2 الشكل...
- Page 44 www.bsvillage.com 3لشكل Fig.3 / Abb.3 / Afb.3 / Pиc.3 / TAPÓN DE VACIADO DRAINAGE PLUG BOUCHON DE VIDANGE ABLAUFSTOPFEN TAPPO SCARICO TAMPÃO DE PURGA SPUIDOP СЛИВНАЯ ПРОБКА المكونات استنزاف Fig. 4 / Abb. 4 / Afb.4 / Рис. 4 / 4الشكل...
- Page 45 www.bsvillage.com Cód. 215157 11-2022/01...
- Page 46 www.bsvillage.com BUSINESS SHOP S.r.l. a Socio Unico Via della Repubblica n. 19/1 - 42123 Reggio Emilia (RE) P.Iva e C.F. 02458850357 - Cap. soc. 60.000,00 € i.v. www.bsvillage.com 0522 15 36 417 info@bsvillage.com 0522 18 40 494...
