6

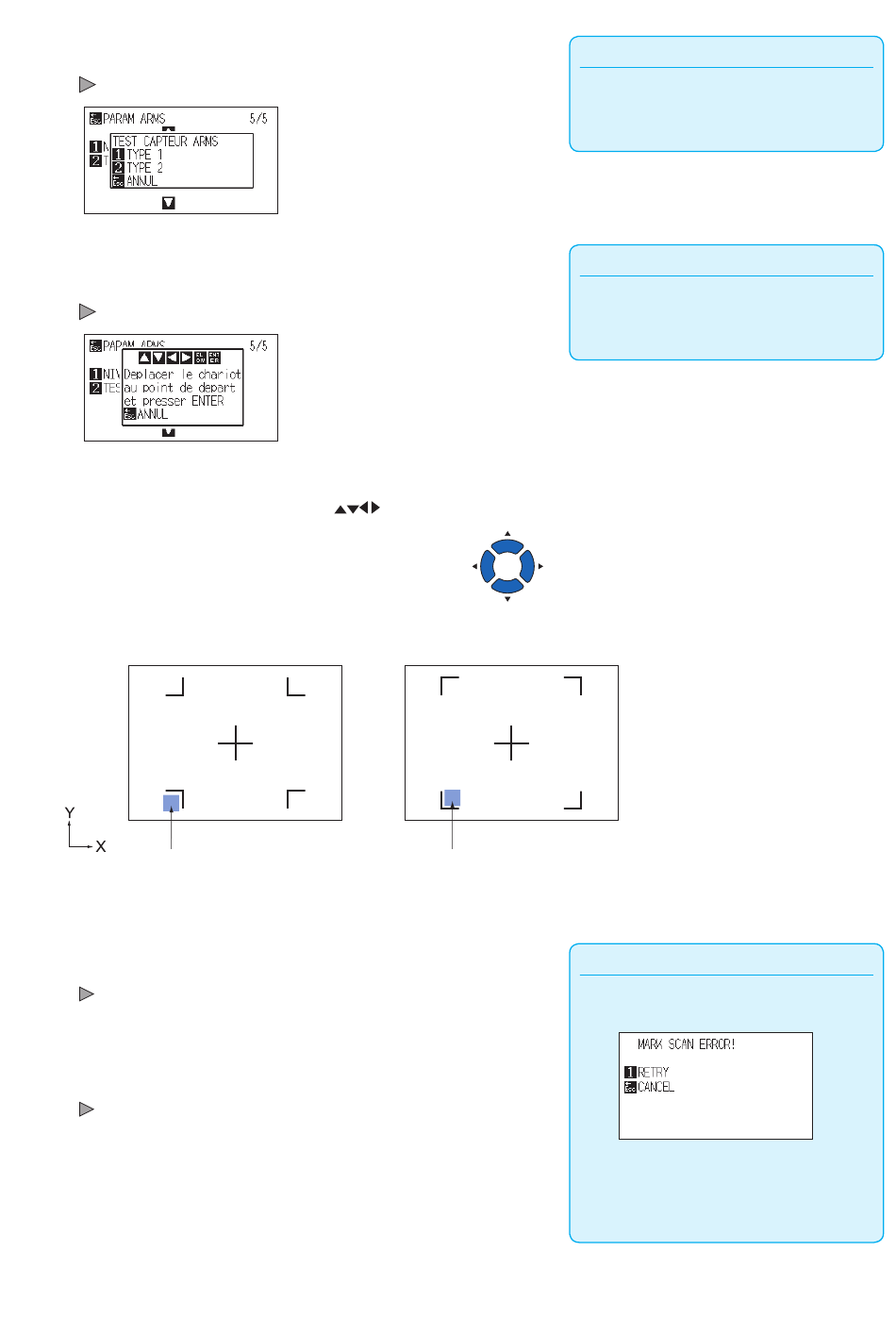

Appuyez sur la touche [2] (TEST CAPTEUR ARMS ).
L'écran TEST CAPETEUR ARMS s'affiche.
7
Appuyez soit sur la touche [1] (TYPE 1) ou la touche [2] (TYPE 2)
selon le type de repère utilisé.
Le message suivant s'affiche.
8
Déplacez le chariot dans la zone de détection du repère en
appuyant sur les touches POSITION (
Placez l'outil dans cette zone
9
Vérifiez la position de l'outil et appuyez sur la touche [ENTER].
Le plotter détectera automatiquement le repère et découpera sur chaque trait
du repère.
10
Vérifiez le résultat de la découpe.
Consultez "Ajuster la Position de Détection des Repères" et ajustez si la
position de la découpe est décalée. Consultez "Ajuster le Niveau de Détection
du Capteur" et ajustez si le repère ne peut pas être scanné.
Zone de détection du repère
REPERE TYPE 1
).
REPERE TYPE 2
Placez l'outil dans cette zone
5-40
A noter
Si vous appuyez sur la touche ESC (ANNUL) vous
revenez à l'écran précédent sans modifier le
paramètre.
A noter
Si vous appuyez sur la touche ESC (ANNUL) vous
revenez à l'écran précédent sans modifier le
paramètre.
A noter
Le message d'erreur suivant s'affiche lorsque les
repères ne sont pas détectés correctement.
Appuyez sur la touche [1] (SCAN AGAIN) pour
lancer à nouveau la détection, ou la touche [ESC]
(ANNUL) pour quitter.
