8
Utilisez le repère scanné pour l'ajustement, mesurez la distance de
décalage entre les deux repères pour qu'ils soient superposés, la
valeur sera enregistrée. Dans l'exemple ci-dessus, il est nécessaire
de déplacer dans les directions négatives X et Y donc pour les
deux, lesvaleurs seront négatives.

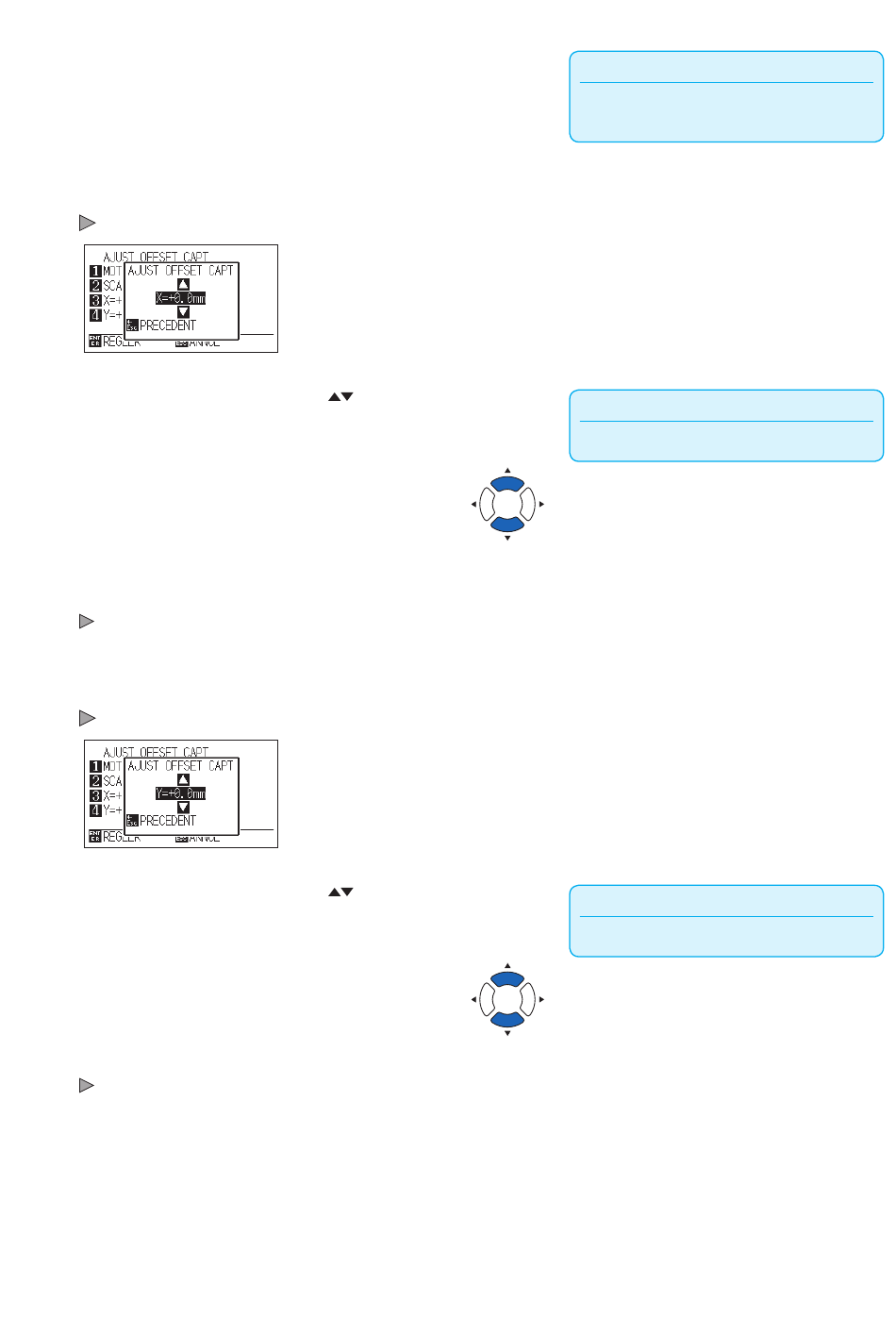

9
Appuyez sur la touche[3] (X).
L'écran AJUST OFFSET CAPTEUR. X s'affiche.
10
Appuyez sur les touches POSITION (
diminuer la valeur.
Réglez la valeur X mesurée à l'étape 7.
11
Vérifiez la valeur et appuyez sur la touche [ESC] (PRECEDENT).
La valeur est réglée et l'écran AJUST OFFSET CAPTEUR s'affiche à nouveau.
12
Appuyez sur la touche [4] (Y).
L'écran AJUST OFFSET CAPTEUR. Y s'affiche.
13
Appuyez sur les touches POSITION (
diminuer la valeur.
Réglez la valeur Y mesurée à l'étape 7.
14
Vérifiez la valeur et appuyez sur la touche [ESC] (PRECEDENT)
La valeur est réglée et l'écran AJUST OFFSET CAPTEUR s'affiche à nouveau.
) pour augmenter ou
) pour augmenter ou
5-29
A noter
La position des repères est mesurée au centre du
trait.
Anoter
La valeur est comprise entre -2.0 mm et +2.0 mm.
A noter
La valeur est comprise entre -2.0 mm et +2.0 mm.
