10

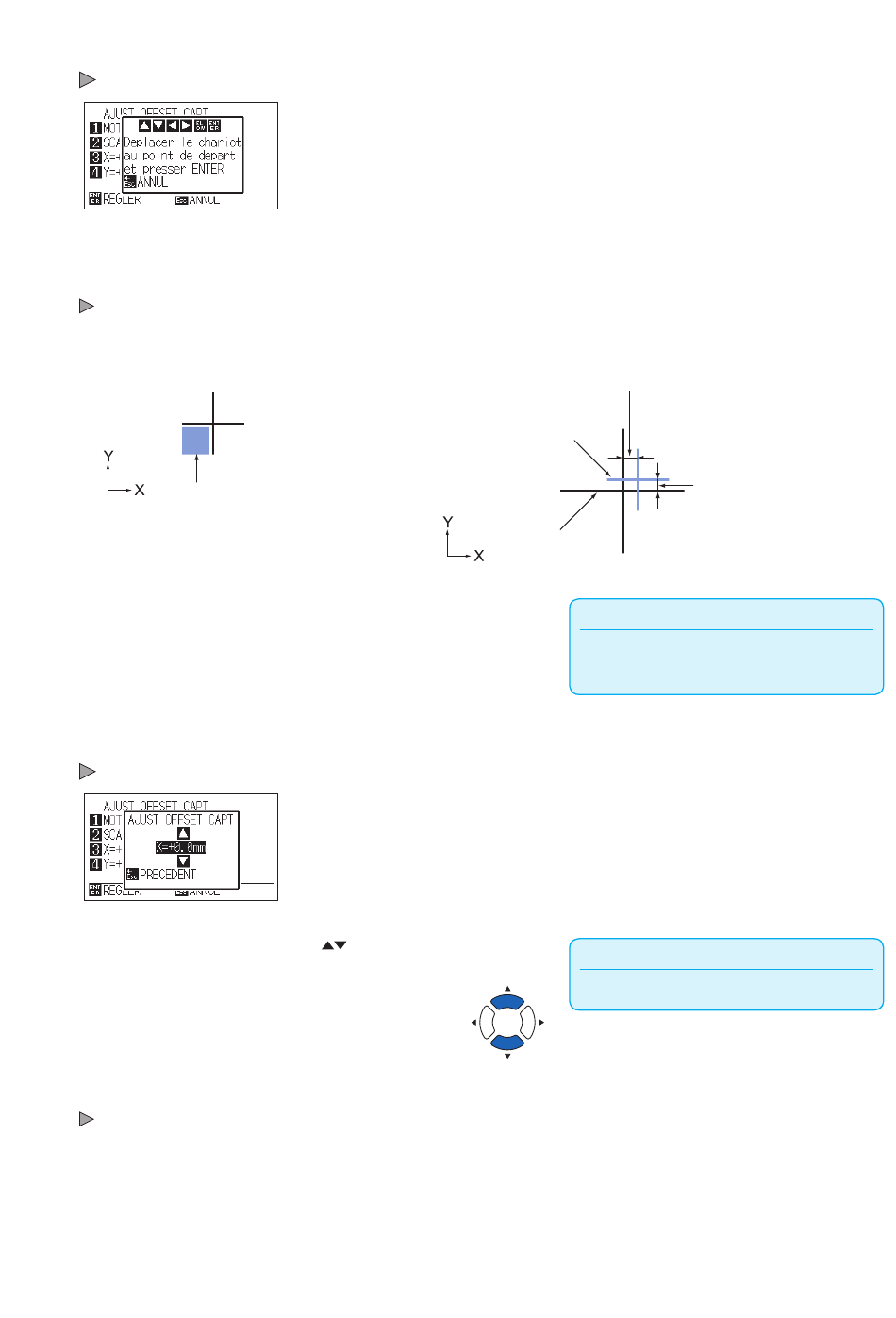

Appuyez sur la touche [2] (SCAN). Le message suivant s'affiche.
Le message suivant s'affiche.
11
Positionnez le stylo dans la partir grisée représentée ci-dessous, et
appuyez sur la touche [ENTER].
Le repère sera scanné et un repère de comparaison sera tracé dans la zone.
L'écran AJUST OFFSET CAPTEUR s'affichera après le tracé du repère de
comparaison.
Placez la pointe du stylo dans cette zone
12
Utilisez le repère tracé à l'étape 9 scanné pour l'ajustement,
mesurez la distance de décalage entre les deux repères pour qu'ils
soient superposés, la valeur sera enregistrée. Dans l'exemple
ci-dessus, il est nécessaire de déplacer dans les directions
négatives X et Y donc pour les deux, les valeurs seront négatives.
13
Appuyez sur la touche [3] (X).
L'écran AJUST OFFSET CAPTEUR X s'affiche.
14
Appuyez sur les touche POSITION (
diminuer la valeur X. Réglez la valeur mesurée à l'étape 12.
15
Vérifiez la valeur et appuyez sur la touche [ESC] (PRECEDENT).
La valeur est réglée et l'écran AJUST OFFSET CAPTEUR s'affiche à nouveau.
Repère de comparaison
Repère pour l'ajustement
) pour augmenter ou
5-26
Distance d'adjustement X
Distance d'adjustement Y
A noter
La position des repères est mesurée au centre du
trait du repère.
A noter
La valeur varie de -2.0 mm à +2.0 mm.
