Pipettes EVOLVE – Mode d'emploi V07
4.2.2
Réassemblage
Avant de réassembler la pipette, examinez chaque composant à la recherche de peluches
ou de particules de poussière. Il est recommandé de remplacer le joint torique, le joint,
ou le joint à lèvre. Lubrifiez légèrement le piston et les joints (voir « 4.4.3 Graissage » à
la page 21).

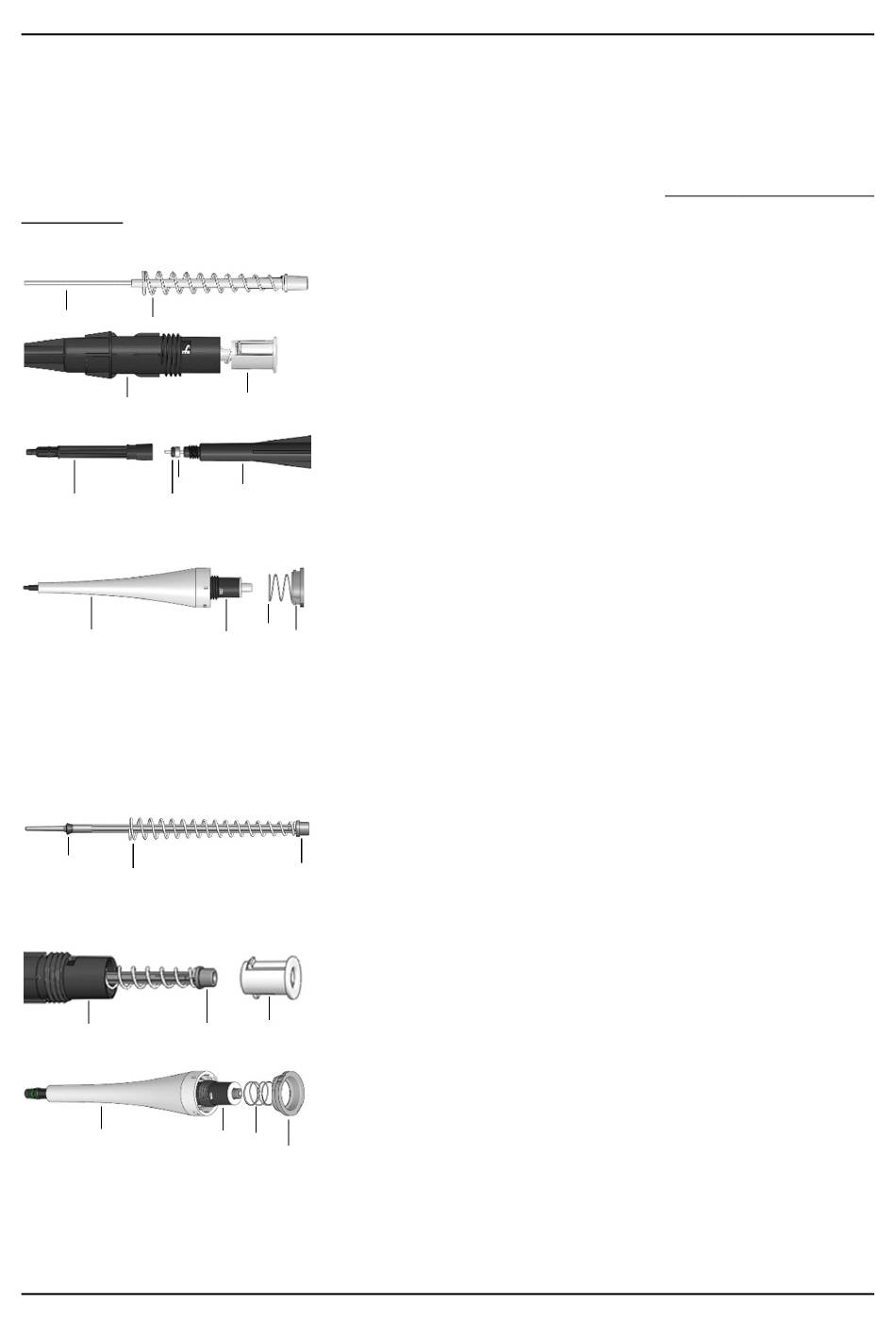

Modèles 2 µl– 100 µl :
h
o
k
g f
e
l
Modèle 200 µl :
m
o
k
l
www.integra-biosciences.com
1) Faites glisser le ressort de compression (o) vers
le piston (h).
Placez le piston (h) dans le cylindre (k). Enfoncez
le capuchon de fermeture (p) dans le cylindre (k)
p
et assurez-vous qu'il s'aligne sur les encoches du
cylindre (k).
2) Faites glisser le support d'étanchéité [(f) ; 2-10 µl
uniquement] et le joint torique (g) dans le piston
k
(h) et lubrifiez légèrement.
Vissez le raccord de la pointe (e) dans le corps du
cylindre (k).
3) Placez le cylindre (k) à l'intérieur du manchon
blanc (l).
j i
k
Placez le ressort de l'éjecteur (j) sur le cylindre
(k). Placez l'anneau de blocage (i) sur le manchon
blanc (l). Tournez le manchon (l) dans le sens des
aiguilles d'une montre jusqu'à ce que l'anneau de
blocage (i) s'enclenche et fixe le cylindre dans
l'assemblage.
1) Faites glisser le joint à lèvre (m) et le ressort de
compression (o) dans le piston (h), lubrifiez
h
légèrement le joint à lèvre (m). Veillez à ce que le
ressort de compression (o) soit placé dans le
piston (h) avec la petite extrémité en premier.
2) Placez le piston (h) dans le cylindre (k), et placez
le capuchon de fermeture (p) dans le cylindre.
S'assurer que le capuchon de fermeture (p)
h
p
s'aligne sur les encoches du cylindre.
3) Faites glisser le cylindre (k) dans le manchon
blanc (l). Placez le ressort de l'éjecteur (j) sur le
k
j
cylindre. Placez le l'anneau de blocage (i) sur le
i
manchon blanc (l). Tournez le manchon dans le
sens des aiguilles d'une montre jusqu'à ce que le
l'anneau de blocage (i) s'enclenche.
Entretien
17
