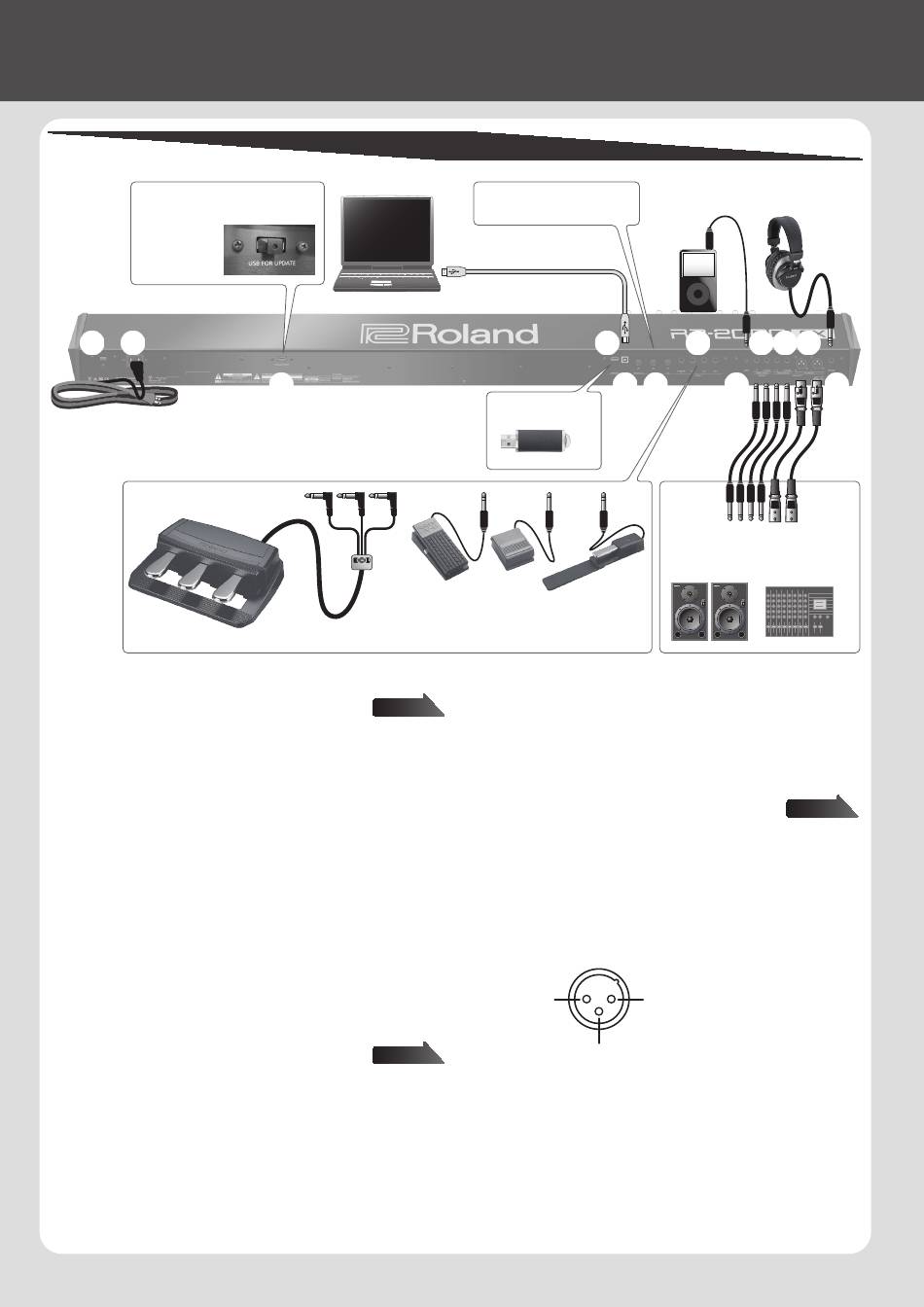

Panneau arrière (branchement de l'équipement externe)
Panneau arrière (branchement de l'équipement externe)
Ce port sert uniquement pour les
mises à jour. En règle générale, vous
devez laisser
le cache USB
inséré pour
protéger le port.
A
B
vers la prise secteur
Pédale
(RPU-3)
Commutateur [L]
A
Permet de mettre l'instrument sous/hors tension.
Prise AC IN
B
Connectez le cordon d'alimentation fourni à ce connecteur.
* Pour éviter un dysfonctionnement ou une panne de
l'équipement, veillez à toujours baisser le volume et à couper
l'alimentation de tous les appareils avant de les connecter.
* Utilisez uniquement la pédale d'expression spécifiée.
La connexion d'autres types de pédales d'expression
risque d'endommager l'appareil et/ou de provoquer des
dysfonctionnements.
Prise USB FOR UPDATE
C
Utilisez cette prise pour mettre à jour le RD-2000EX.
En règle générale, vous devez laisser le cache USB inséré pour protéger le port.
Port USB MEMORY
D
Utilisez un lecteur flash USB disponible dans le commerce. Remarque : nous ne
TIP:
pouvons pas garantir que toutes les clés USB disponibles dans le commerce
RING:
fonctionneront avec cet appareil.
SLEEVE: GND
Port USB COMPUTER
E
Vous pouvez connecter ce port à votre ordinateur de manière
à échanger des données de performance et un signal audio
avec le RD-2000EX.
Connecteurs MIDI (IN, OUT 1, THRU/OUT 2)
F
Utilisés pour connecter des appareils MIDI externes et pour transmettre des
messages MIDI.
La fonction du connecteur THRU/OUT 2 peut être changée de manière à
fonctionner comme MIDI THRU ou comme MIDI OUT (p. 26).
Prise PEDAL (DAMPER, FC1, FC2, EXT)
G
La connexion du commutateur à pédale fourni avec le RD-2000EX à la prise
DAMPER vous permet d'utiliser le commutateur comme pédale douce.
10
10
Ordinateur
C
11
11
page
page
HOT
2: HOT
COLD
3: COLD
18
18
page
page
Pour connecter un appareil
MIDI.
D
Clé USB
Pédale d'expression (EV-5)
ou
Commutateur à pédale (série DP)
Lorsqu'une pédale est connectée à la prise FC1, FC2 ou EXT, vous pouvez
affecter diverses fonctions à la pédale (p. 21).
Prise INPUT
H
Il s'agit d'une prise d'entrée audio. Vous pouvez connecter ici votre lecteur
audio numérique ou une autre source audio.
Prise SUB OUT (L/MONO, R)
I
Assure la sortie des signaux audio. Pour une sortie mono,
utilisez la prise L/MONO.
Prise MAIN OUT (L/MONO, R)
J
Raccordez ici un amplificateur ou autre appareil. Pour une sortie mono, utilisez
la prise L/MONO.
Prise MAIN OUT (L, R) (type XLR)
K
Connecteurs pour une sortie symétrique des signaux audio. Connectez-les à
des consoles de mixage et autres équipements de ce type.
* Affectation des broches de la prise MAIN OUT
1: GND
1: GND
3: COLD
Prise PHONES
L
Il est possible de brancher un casque à cette prise.
Même si le casque est connecté, les signaux audio seront toujours envoyés
depuis les prises OUTPUT et les prises BALANCED OUT.
Lecteur audio
Casque stéréo
G
I
J
E
F
H
Haut-parleurs de
contrôle
Console de
mixage etc.
(amplifiés)
page
page
2: HOT
K
L
19
19
