REMPLACEMENT DES FUSIBLES
AVERTISSEMENT:Veiller à déconnecter les câbles de mesure de toute source de tension avant
d'enlever le couvercle des fusibles afin d'éviter l'électrocution.
1. Déconnecter les câbles de mesure de l'appareil.
2. Enlever l'étui protecteur en caoutchouc.

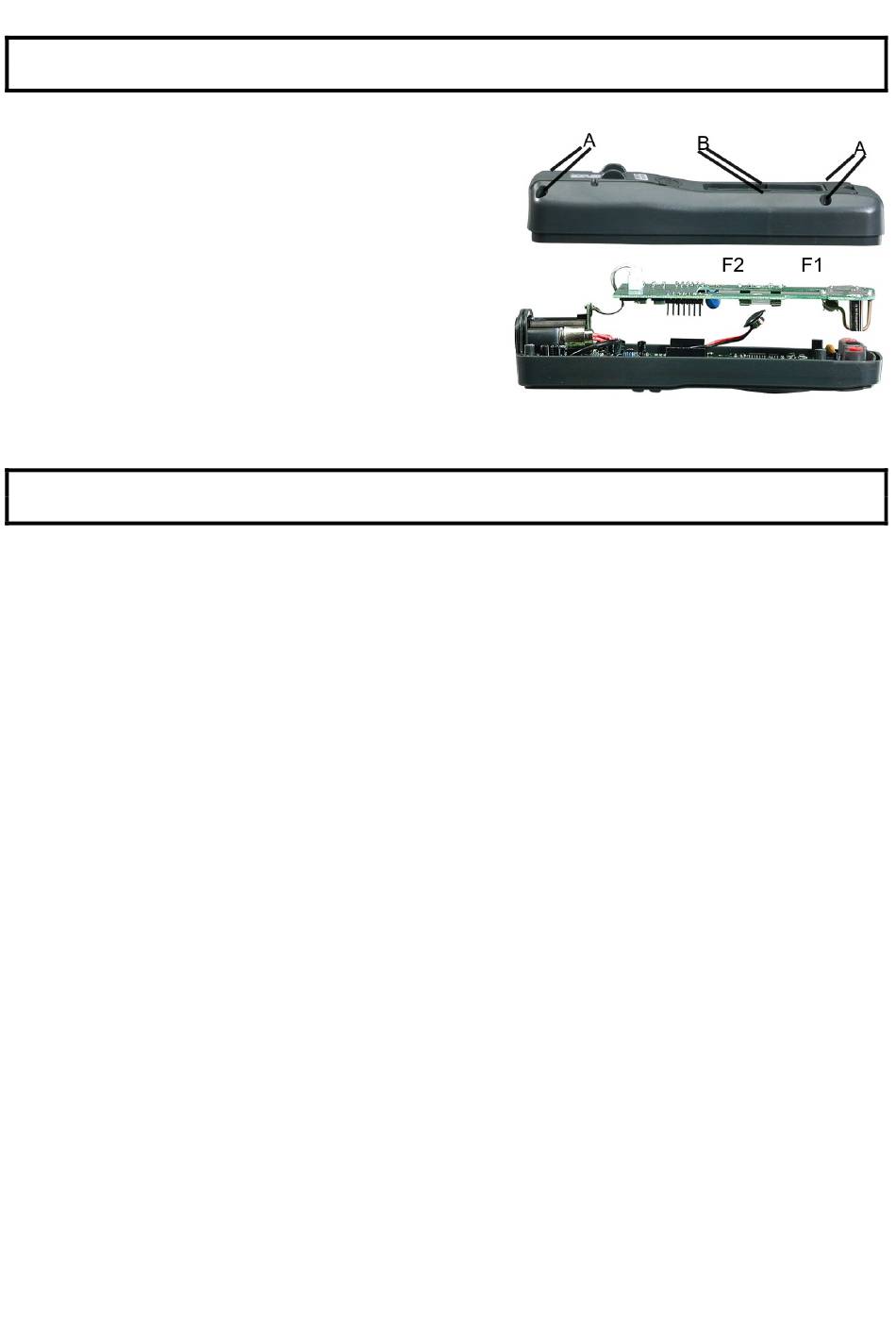

3. Enlever le couvercle du compartiment à piles (deux
vis "B") et la pile
4. Enlever les 4 vis "A" du couvercle arrière
5. Soulever le centre de la carte de circuit au-dessus
des connecteurs pour atteindre le porte-fusible.
6. Enlever le fusible endommagé insérer le nouveau
fusible dans le porte-fusible..
7. Veiller à toujours respecter la dimension et la
valeur des fusibles (0.5A/250V à action rapide ou la
limite 400mA, 20A/250V à action rapide pour la
limite 20A).
8. Aligner la carte de circuit avec les connecteurs et la remettre doucement en place.
9. Refermer le couvercle arrière et le couvercle du compartiment à piles.
AVERTISSEMENT: Veiller à ne pas utiliser l'appareil tant que le couvercle des fusibles n'est pas
fixé correctement afin d'éviter l'électrocution.
REMARQUE UL
Un signe UL ne signifie pas que ce produit a été évalué pour sa précision.
Tous droits réservés, y compris la reproduction partielle ou totale sous quelque forme que ce soit.
Copyright © 2013‐2015 FLIR Systems, Inc.
ISO‐9001 Certified
www.extech.com
17
EX430-fr-FR_v5.6 4/15
