Toro 79313 Instructions De Montage

Kit de relevage au pied du plateau de coupe
Tondeuses à rayon de braquage zéro
N° de modèle 79313
Montage
Pièces détachées
Reportez-vous au tableau ci-dessous pour vérifier si toutes les pièces ont été expédiées.
Procédure
1
2
3
4
1
Préparation de la machine
Aucune pièce requise
Procédure
1. Garez la machine sur une surface plane et désengagez
les lames.
2. Poussez les leviers de commande de déplacement à
l'extérieur à la position de stationnement, arrêtez le
moteur, enlevez la clé et attendez l'arrêt complet de
toutes les pièces mobiles avant de quitter le siège.
3. Élevez le plateau de coupe à la hauteur de coupe la
plus élevée. Placez des cales sous le plateau pour le
supporter à sa hauteur de coupe la plus basse, ou à
celle d'avant (Figure 1).
Imprimé aux États-Unis.
Description
Aucune pièce requise
Grande plaque de relevage décalée
Rondelle de butée
Lubrifiant antigrippage
Entretoise
Petit support décalé
Pédale
Bague à bride
Rondelle plate (dia. int. 17/32")
Goupille fendue
Tige de relevage
Rondelle (dia. int. 13/32")
Aucune pièce requise
Traduction du texte d'origine (FR)
Qté
–
Préparez la machine.
1
2
1 Montez les supports.
2
2
1
2
2
Montez la pédale.
3
1
2
–
Effectuez les derniers préparatifs.
1. Plateau de coupe
2. Cale
4. Abaissez le plateau de coupe jusqu'à ce qu'il soit en
appui sur les cales (Figure 1). Vous pourrez ainsi
Form No. 3357-515 Rev A
Instructions de montage
Utilisation
3
1
G005434
2

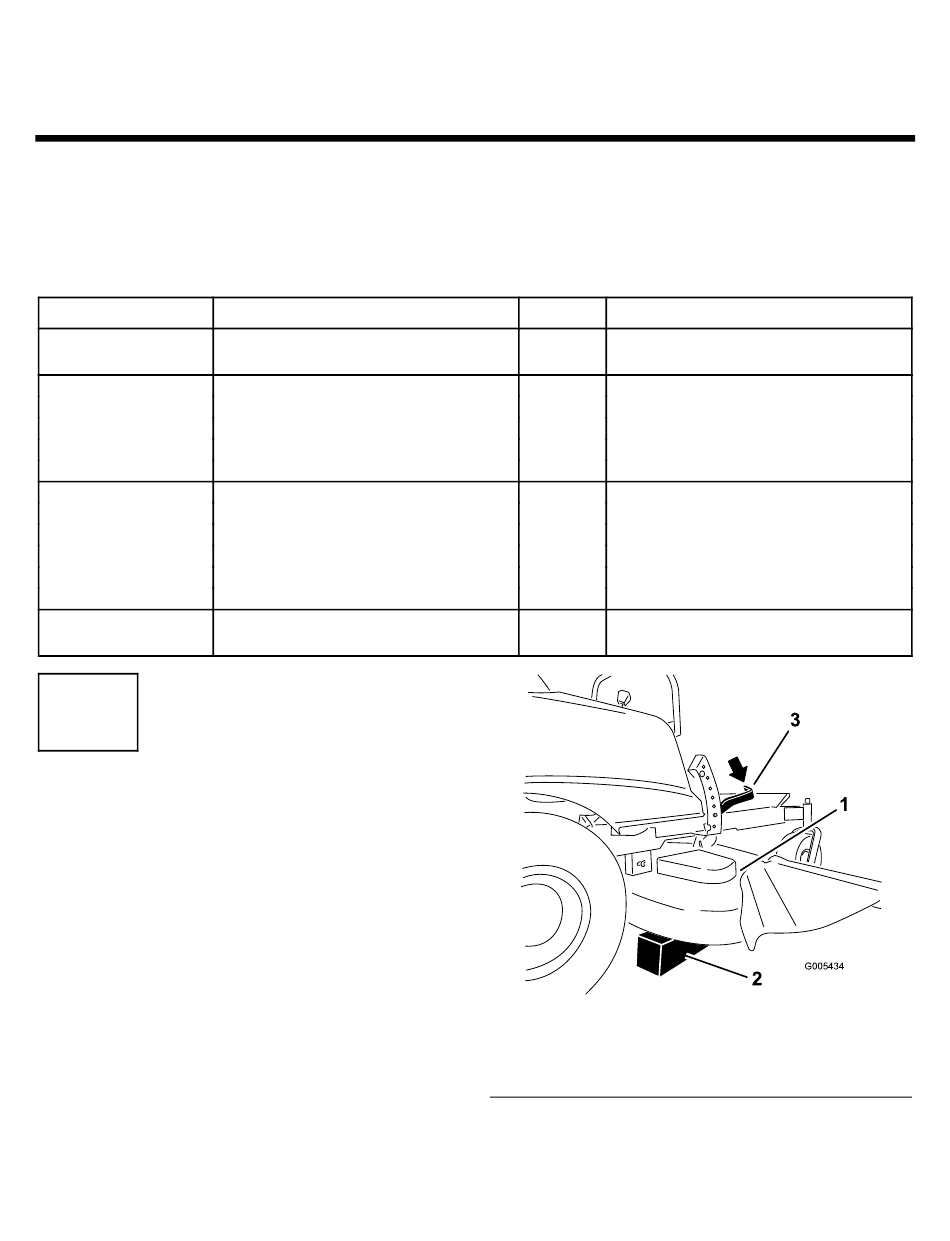

Figure 1
3. Levier de sélection de
hauteur de coupe abaissé
Tous droits réservés
