MANUEL DE L'UTILISATEUR
Elo Touch Solutions

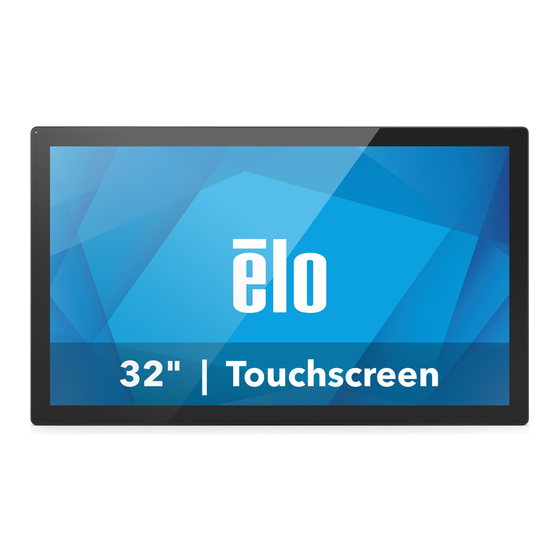

IDS ET3204L/ET4304L/ET5054L/ET5554L/ET6554L Affichage
Manuel de l'utilisateur – IDS ET3204L/ET4304L/5054L/5554L/6554L
UM600722 Rév. A, page 1 sur 44

Publicité

loading

Sommaire des Matières pour ELO Touch Solutions IDS ET3204L

  • Page 1 MANUEL DE L’UTILISATEUR Elo Touch Solutions IDS ET3204L/ET4304L/ET5054L/ET5554L/ET6554L Affichage Manuel de l'utilisateur – IDS ET3204L/ET4304L/5054L/5554L/6554L UM600722 Rév. A, page 1 sur 44...
  • Page 2 Les informations contenues dans le présent document sont sujettes à des modifications sans préavis. Elo Touch Solutions, Inc. et ses Affiliés (collectivement « Elo ») ne font aucune déclaration ni garantie quant au contenu présent et déclinent expressément toute garantie implicite de qualité marchande ou d’adéquation à un usage particulier.
  • Page 3 Table des matières Section 1 : Introduction .............................................. 4 Section 2 : Déballage ..............................................5 Section 3 : Installation de l’écran IDS ........................................7 Section 4 : Informations de montage ........................................18 Section 5 : Fonctionnement ............................................. 21 Section 6 : Informations sur la maintenance ......................................34 Section 7 : Support technique ..........................................
  • Page 4 Section 1 : Introduction Description du produit Votre nouvel écran Interactive Digital Signage (IDS) associe les performances fiables d’Elo Touch Solutions aux derniers développements en technologie d’écrans tactiles et en conception d’affichage. Cette combinaison de fonctionnalités crée un flux d’informations naturel entre un utilisateur et l’écran IDS.
  • Page 5 Section 2 : Déballage Déballage de l’écran Interactive Digital Signage (IDS) Pour déballer l’IDS, suivez ces étapes : 1. Le carton doit être orienté en fonction de son étiquetage. Les verrouillages articulés en plastique doivent se trouver dans la partie « basse ». 2.
  • Page 6 4. Avec le couvercle supérieur retiré, vous avez à présent accès à l’écran IDS et la boîte des accessoires. Vérifiez que l’emballage contient : IDS ET3204L/ET4304L/ET5054L/ET5554L/ET6554L IDS Affichage • Guide d’installation rapide • Câble d’alimentation ACIN, IEC 60320-C13 avec connecteur NA •...
  • Page 7 Section 3 : Installation de l’écran IDS Écran IDS : Connexion à un ordinateur externe 1. Connectez le câble tactile inbox (USB-C à USB-C) à l'écran IDS et à l'ordinateur hôte. REMARQUE : Écran IDS Le port USB-C de l'écran IDS prend seulement en charge USB2.0 et l'entrée vidéo. Power Delivery et USB3.0 ne sont pas pris en charge.
  • Page 8 Écran IDS : Montage de l'ordinateur externe et connexion de l'alimentation Installez l'ordinateur externe à l’arrière du IDS (modèle VESA 100 mm) et fixez-le avec des vis à tête plate M4. Fixez le bloc d'alimentation avec des bandes Velcro. (L'excédent du câble d'alimentation peut être rangé dans le logement situé sous l'alimentation). L'IDSx4 est équipé...
  • Page 9 • Les unités TouchPro et infrarouge sont compatibles HID et ne nécessitent pas de pilote tactile Elo. Si un pilote tactile Elo a déjà été installé sur l’ordinateur hôte, supprimez ce pilote en ouvrant le panneau de configuration et en sélectionnant l’option de suppression complète du pilote.
  • Page 10 Écran IDS : Connexion d’un adaptateur Wi-Fi • Le port USB-A sur le bord supérieur droit ne prend en charge que l'adaptateur Wi-Fi Elo. L'adaptateur WIFI optionnel Elo IDS04/54 (E131942) prend en charge le cryptage WPA/WPA2 et les bandes de fréquence 2.4GHz / 5GHz. •...
  • Page 11 à Internet. Visitez la page web locale d'IDS pour lactiver le service cloud et le réglage du kit adaptateur Wi-Fi en option. EloView : Le contrôle Elo Cloud est pris en charge. Crestron : CCV2 est pris en charge.
  • Page 12 Connexion à la page web locale de IDSx4 Méthode 1- IP attribuée par DHCP, connectez le port LAN du IDS au routeur auquel le PC est également connecté.  Vérifiez la page d'information 2 dans le menu OSD (cliquez sur "→" dans la page d'information). ...
  • Page 13 Méthode 2- IP statique, connectez le câble LAN entre le IDSx4 et le PC (port LAN RJ45). Configuration du système : • Appareil IDSx4 • Câble LAN (RJ45) • PC (Windows/Linux/MacOS), vérification de la configuration Ethernet requise pour lier l'IP statique du IDS (192.168.87.87) (Propriétés Ethernet→...
  • Page 14 Réglage de l'adaptateur Wi-Fi Page web locale Cliquez sur l'icône « Configuration sans fil » dans la barre latérale de la page web locale du IDSx4. • Cliquez sur le bouton « SCAN RÉSEAU » pour sélectionner le SSD du Wi-Fi sélectionnez le SSID et cliquez sur le (figure à...
  • Page 15 Mise à jour du FW du système (OTA) • Allumez le IDS, appuyez sur le bouton latéral pour ouvrir le menu OSD sur l’écran. • Cliquez sur le bouton radio « Mise à jour FW (OTA) » dans la page de configuration. •...
  • Page 16 Mise à jour du firmware du système (USB) Téléchargez le paquet FW IDSx4 à partir de Téléchargements| Site officiel d’Elo® (elotouch.com) et enregistrez le paquet FW (.pkg) • sur une clé USB. • Connectez la clé USB/disque USB contenant le fichiert .pkg (système de fichiers au format FAT32 requis).
  • Page 17 Vérifiez la version du FW et le résultat de la mise à jour  Une fois la mise à jour du paquet FW terminée, le IDS redémarre automatiquement.  Vérifiez la page d'information dans le menu OSD, la version du firmware sera mise à jour en conséquence. **Le FW IoT prendra 1 minute pour s'afficher.
  • Page 18 Paysage Portrait Remarque : Lorsque vous tournez l’écran IDS en orientation portrait, Elo recommande d'orienter les ports ES vers le bas pour faciliter la connexion des câbles lors d'un montage mural. Manuel de l'utilisateur – IDS ET3204L/ET4304L/5054L/5554L/6554L UM600722 Rév. A, page 18 sur 44...
  • Page 19 Sur une table (écran orienté vers le haut) Inclinaison Remarque : Lorsque l’écran IDS est utilisé dans une installation sur Remarque : L’écran IDS peut être incliné vers l'avant par 15 degrés maximum. une table, soutenez l’écran IDS en utilisant le système de montage VESA à...
  • Page 20 Numéros de dessin : MS602351/ MS602352/ MS602353 for IDS ET3204L/ET4304L/ET5054L Kit de montage mural à profil bas Elo : Numéro de pièce Elo : E727774, inclut les vis de montage M4x16mm (x2), M8x25mm (x4) et M8x40mm (x4) Numéros de dessin : MS603261 / MS603262 pour le IDS ET5554L/ET6554L Manuel de l'utilisateur –...
  • Page 21 Cycle d’utilisation Pour économiser l’énergie et prolonger la durée de vie de l’écran, Elo recommande d’éteindre l’écran lorsqu’il n’est pas utilisé. Plusieurs outils tels que les applications de lecteur du système de gestion de contenu (CMS), les paramètres du système d’exploitation et la fonction d’horloge en temps réel dans le menu OSD (affichage à...
  • Page 22 LCD a un meilleur aspect si la résolution de sortie de votre ordinateur correspond à la résolution native de l’écran LCD. Consultez les spécifications de l’écran sur le site Web d’Elo www.elotouch.com pour trouver la résolution native de votre écran IDS.
  • Page 23 Paramètre Réglage disponible Au démarrage Au premier démarrage, la langue, l’heure et le fuseau horaire doivent être Commençons sélectionnés Ajuste le rapport d’aspect de l’écran. Par défaut : Plein écran Plein écran : Met à l'échelle les dimensions X et Y de l'entrée vidéo (en les augmentant ou les réduisant comme nécessaire) pour la résolution native de l'écran.
  • Page 24 Paramètre Réglage disponible Ajuste la température des couleurs. Les options de température des couleurs Température des disponibles sont 9300K, 7500K, 6500K, 5500K, 3200K et Personnalisé. couleurs Par défaut : Personnalisé Si l’option Prédéfini par l’utilisateur est sélectionnée, l’utilisateur peut modifier la Prédéfini par température des couleurs en modifiant les gains R, V et B individuels sur une l’utilisateur...
  • Page 25 Paramètre Réglage disponible [Modèle standard : « Numéro de modèle : XYZ » ] [NS du moniteur : « Numéro de série : XYZ » ] Infos sur le [NS du contrôleur tactile : « Numéro de série du contrôleur tactile : XYZ » ] moniteur [Révision du firmware : «...
  • Page 26 Paramètre Réglage disponible Réglage de Option pour régler l’heure actuelle l’heure Réglez le moniteur pour qu’il s’éteigne et s’allume à des heures précises. Heure Calendrier Par défaut : Tous les jours marche/arrêt Arrêt : 01:00:00 Marche : 07:00:00 Paramètre Réglage disponible Réinitialisation La «...
  • Page 27 L'OSD du commutateur de source grise également le port vidéo verrouillé. Par défaut : Désélectionné Mise à jour du FW. Vérifiez le serveur cloud d'Elo et mettez à jour le FW lorsque le nouveau FW est disponible. Mise à jour du FW Assurez-vous que le IDSx4 est connecté...
  • Page 28 Affichage à l’écran (OSD) (Numéro de pièce Elo optionnelle - E483757) Connectez la télécommande OSD à la connexion de la télécommande OSD à l'arrière de l’écran IDS. Cinq boutons OSD se trouvent sur la télécommande OSD. Un indicateur LED indique l’état actuel du moniteur. Les fonctions suivantes correspondent au bouton désigné.
  • Page 29 OSD activé au toucher (pour ET3204L et ET5054L/ET5554L/ET6554L) Il est possible d’ouvrir le menu OSD en touchant l'écran sur les IDS ET3204L/ET5054L/ET5554L/ET6554L selon un modèle codé. Les options du motif sont une série de chiffres de 1-9 et l'emplacement de chaque chiffre est indiqué ci-dessous. Le code pour ouvrir le menu est (3 ...
  • Page 30 Fonctionnalité CEC (Consumer Electronic Control) L’écran IDS est compatible CEC. Si un appareil hôte (avec CEC intégré) est connecté au moniteur via HDMI, le moniteur peut être mis en marche uniquement en mettant en marche l’appareil hôte. Fonctionnalité RTC (Horloge en temps réel) Cet écran IDS dispose d’une fonctionnalité...
  • Page 31 électrique, qui pourra dépasser les limites nécessaires pour répondre aux exigences ENERGY STAR. Pour plus d’informations sur le programme ENERGY STAR, consultez energystar.gov. Stylet (actif et passif) (optionnel) Elo fournit des stylet actifs qui peuvent être utilisés sur la capacitance projetée du moniteur. (uniquement disponible avec le ET6554L) Numéro de pièce du stylet actif Elo : E216215 Remarque : La distance minimale entre deux moniteurs doit être de 72 cm (28,35 po) ±10 %...
  • Page 32 • Elo fournit également des stylet passifs qui peuvent être utilisés sur la version infrarouge du moniteur et qui peuvent être utilisés simultanément avec un doigt pour le toucher. Numéro de pièce du stylet passif Elo : E727568 (uniquement disponible avec les modèles IR)
  • Page 33 Broche 5 : Masse Caméra de conférence (optionnel) Elo fournit un module de caméra optionnel (N/P E988153) qui contient un microphone anti-bruit intégré. Cette caméra est conçue pour les vidéoconférence et prend en charge la sortie vidéo 1080P Pleine HD.
  • Page 34 N’utilisez pas un cordon d’alimentation endommagé. Utilisez uniquement le cordon d’alimentation fourni avec votre écran IDS d’Elo. L’utilisation d’un cordon d’alimentation non autorisé peut invalider votre garantie. Vérifiez que le système est maintenu et fonctionne dans les conditions environnementales indiquées dans les spécifications produit disponibles sur le site Web d’Elo Touch Solutions www.elotouch.com.
  • Page 35 Section 7 : Support technique Assistance technique Support Caractéristiques techniques Visitez www.elotouch.com/support consultez www.elotouch.com/products pour les caractéristiques pour le support technique. techniques de cet appareil. Reportez-vous à la dernière page de ce manuel de l’utilisateur pour les numéros de téléphone du support technique dans le monde entier. Manuel de l'utilisateur –...
  • Page 36 Ce produit ne doit pas être jeté avec les ordures ménagères. un recyclage approprié. Elo a mis en place des dispositifs de recyclage dans certaines parties du monde. Pour plus d’informations sur l’accès à ces dispositifs, veuillez visiter www.elotouch.com/e-waste-recycling-program/. Informations de sécurité électrique La conformité...
  • Page 37 Avis pour les utilisateurs au Canada : Cet équipement est conforme aux limites de la classe A pour les émissions de bruit radio des appareils numériques définies par les règlements sur les interférences radio d’Industry Canada. CAN ICES3(A)/NMB3(A) Ce produit répond aux exigences RSS exemptes de licence d'Industry Canada. Le fonctionnement est soumis aux conditions suivantes : (1) Cet appareil ne doit pas causer d’interférences et (2) Cet appareil doit accepter toutes les interférences, y compris les interférences pouvant entraîner un fonctionnement...
  • Page 38 2. Si cet équipement semble causer des interférences avec la réception radio ou télévisuelle, ou tout autre dispositif : a. Vérifiez la source d’émission en éteignant et en allumant l’équipement. Si vous déterminez que l’équipement cause les interférences, essayez de les corriger en appliquant une ou plusieurs des mesures suivantes : i.
  • Page 39 RoHS de la Chine Conformément à la loi chinoise (Méthodes de gestion pour la limitation de l’utilisation de substances dangereuses dans les produits électriques et électroniques), la section ci-dessous répertorie le nom et la quantité de substances toxiques et/ou dangereuses que ce produit peut contenir. Matières dangereuses Chrome Diphényle...
  • Page 40 Spécifications de l’alimentation Valeurs électriques nominales Entrée 100 - 240 V CA 50/60Hz Conditions d’exploitation et de stockage Conditions de fonctionnement Température Portrait/Paysage/Inclinaison (≤15°) 0°C - 40°C / 32°F à 104°F Sur une table 0°C - 35°C / 32° F à 95° F Humidité...
  • Page 41 Section 9 : Informations sur la garantie Pour plus d’informations sur la garantie, consultez http://support.elotouch.com/warranty/ Manuel de l'utilisateur – IDS ET3204L/ET4304L/5054L/5554L/6554L UM600722 Rév. A, page 41 sur 44...
  • Page 42 Section 10 : Annexe A Courbe du capteur de lumière Brightness Curve 95 100 100 Valeur du capteur de lumière Manuel de l'utilisateur – IDS ET3204L/ET4304L/5054L/5554L/6554L UM600722 Rév. A, page 42 sur 44...
  • Page 43 Capteur de couleur Le capteur de couleurs fonctionne conformément au diagramme suivant : Manuel de l'utilisateur – IDS ET3204L/ET4304L/5054L/5554L/6554L UM600722 Rév. A, page 43 sur 44...
  • Page 44 Communiqués de presse • Pilotes logiciels • Newsletter de l’écran IDS Pour en savoir plus sur la vaste gamme de solutions tactiles Elo, visitez le site Web www.elotouch.com, ou appelez votre bureau le plus proche : Amérique du Nord Europe Asie-Pacifique Amérique latine...
