GUIDE DE L'UTILISATEUR
Elo Touch Solutions

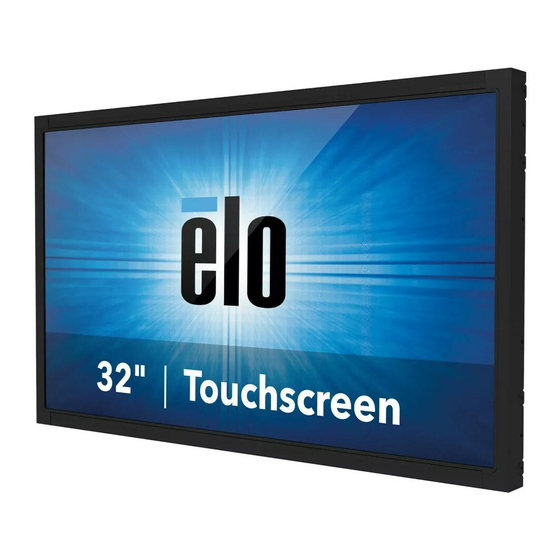

Écran tactile de signalisation numérique interactive ET3201L 32"
Écran tactile de signalisation numérique interactive ET4201L 42"
Écran tactile de signalisation numérique interactive ET5501L 55"
Écran tactile de signalisation numérique interactive ET7001L 70"
SW601991 Rév. H
Publicité
Table des Matières
Manuels Connexes pour ELO Touch Solutions ET3201L 32''
Sommaire des Matières pour ELO Touch Solutions ET3201L 32''
- Page 1 GUIDE DE L'UTILISATEUR Elo Touch Solutions Écran tactile de signalisation numérique interactive ET3201L 32” Écran tactile de signalisation numérique interactive ET4201L 42” Écran tactile de signalisation numérique interactive ET5501L 55” Écran tactile de signalisation numérique interactive ET7001L 70” SW601991 Rév. H...
- Page 2 à toute garantie implicite de qualité marchande ou d’adéquation à un usage particulier. Elo se réserve le droit de réviser cette publication et d’apporter les modifications nécessaires de temps en temps au niveau du contenu sans obligation pour Elo de notifier quiconque de telles modifications ou révisions.
-
Page 3: Table Des Matières
Table des matières ................4 Chapitre 1 - Introduction ................5 Chapitre 2 – Déballage .......... 6 Chapitre 3 – Installation de l'écran tactile ................. 8 Chapitre 4 – Montage ................12 Chapitre 5 – Utilisation ............. 27 Chapitre 6 – Support technique .......... -
Page 4: Chapitre 1 - Introduction
Description du produit Votre nouvel écran tactile de signalisation numérique interactive (SNI) combine les performances fiables des produits tactiles Elo Touch Solutions avec les derniers développements de la technologie tactile et de l’affichage. Cette combinaison de caractéristiques crée un flux naturel d’informations entre un utilisateur et l’écran tactile. -
Page 5: Chapitre 2 - Déballage
Chapitre 2 : Déballage Déballage de l'écran tactile de signalisation numérique interactive Pour déballer la SNI, procédez comme suit : 1. Le carton doit être orienté conformément à son étiquetage. Les verrous en plastique à charnière doivent se situer au bas. 2. -
Page 6: Chapitre 3 - Installation De L'écran Tactile
Remarque : pour votre santé et votre sécurité, il est vivement recommandé que deux personnes (quatre pour le modèle ET7001L) gèrent, soulèvent ou déplacent ces écrans tactiles. Elo recommande des techniques de levage sûres telles que décrites dans les directives OSHA/NIOSH. -
Page 7: Connexions De L'écran Tactile Sni À Un Ordinateur Externe
Les unités IntelliTouch Plus sont compatibles HID mais ont besoin du pilote Elo si un calibrage tactile est requis. Les unités optiques sont compatibles HID et ne nécessitent pas de pilote tactile Elo. Si un pilote tactile Elo a été installé précédemment sur l'ordinateur hôte, supprimez ce pilote en ouvrant le Panneau de configuration et en sélectionnant de supprimer ce pilote entièrement. -
Page 8: Chapitre 4 - Montage
Chapitre 4 : Montage Remarque : pour votre santé et votre sécurité, il est vivement recommandé que deux personnes (quatre pour le modèle ET7001L) gèrent, soulèvent ou déplacent ces écrans tactiles. Remarque : ne PAS poser l'écran face vers le bas, cela peut causer des dommages à... - Page 9 Paysage Pose sur table – Reportez-vous à la section de contrôle de la température pour les exigences relatives au mode pose sur table. Guide de l'utilisateur– Signalisation numérique interactive SW601991 Rév H, Page 9 de 39...
- Page 10 Pied arrière VESA Pour les modèles 32" et 42” : Un gabarit de montage à quatre trous de 400x400 mm est prévu à l'arrière de l'écran.Le montage conforme VESA FDMI est codé : VESA MOUNT PER MIS-F, 400,400,6MM Pour les modèles 55” : Un gabarit de montage à...
- Page 11 Pied optionnel (pour 3201L et 4201L uniquement) Réf. Elo : E455084 Guide de l'utilisateur– Signalisation numérique interactive SW601991 Rév H, Page 11 de 39...
-
Page 12: Chapitre 5 - Utilisation
Le système consomme peu de courant lorsqu’il se trouve en modes VEILLE et ARRÊT. Pour des informations plus détaillées relatives à la consommation de courant, reportez-vous aux spécifications techniques disponibles sur le site Internet de Elo www.elotouch.com. Touchez l’écran pour sortir le système du mode VEILLE. -
Page 13: Technologie Des Écrans Tactiles Optiques
Les écrans tactiles IntelliTouch et IntelliTouch Plus peuvent être recalibrés à votre image vidéo affichée, le cas échéant, via la fonction calibrage du panneau de configuration du pilote Elo. Les moniteurs IntelliTouch Plus nécessitent un calibrage si la source vidéo est pivotée. - Page 14 Dans presque tous les cas, une image affichée sur un écran LCD est idéale lorsque la résolution de sortie de l'ordinateur correspond à la résolution native du panneau LCD. Voyez les spécifications d'affichage sur le site Internet d'Elo www.elotouch.com pour trouver la résolution native de votre écran tactile. Toute utilisation à d'autres résolutions dégrade les performances vidéos et n'est pas recommandé.
-
Page 15: On-Screen Display (Osd, Affichage À L'écran) Connecté Via La Connexion Rj45
Votre écran tactile ne nécessite pas de réglages vidéo. Toutefois, pour la vidéo VGA analogique, les variations dans les sorties de la carte graphique vidéo peuvent nécessiter des réglages de l’utilisateur via l’OSD afin d’optimiser la qualité de l’image affichée de l’écran tactile. Pour réduire le besoin de réglages pour différents modes vidéo, l’écran échelonne et affiche correctement certains des modes vidéos les plus courants de l’industrie. - Page 16 DisplayPort (Port d'affichage) ECM DP (MIE PA) – Port d'affichage est la sortie vidéo standard des modules Elo Computer Module informatiques Elo. Si une entrée vidéo HDMI est trouvée, la source vidéo peut (Module informatique être commutée. ELO) L'écran recherche en permanence la vidéo active de VGA, DisplayPort, HDMI et du Module informatique.
- Page 17 Commute la méthode d’échelonnement entre Fill screen (Plein écran) et Fill to Aspect Ratio (Conserver le rapport d'aspect). Valeur par défaut : Fill Screen (Plein écran) Fill Screen (Plein écran) – dimensionne les dimensions X et Y de la vidéo d’entrée (vers le haut ou vers le bas selon les besoins) sur la résolution native.
- Page 18 Permet à l'utilisateur de choisir la source audio. Les choix sont From Video Source (De la source vidéo), Line in (Entrée ligne) et ECM Line-in (Entrée ligne ECM) (disponible uniquement si un ECM a été détecté) Audio Source (Source audio) Si aucun module informatique n'est branché...
-
Page 19: Verrouillage Osd Et Alimentation
Affiche les informations de contact pour les solutions Elo Touch. Help & Support (Aide et support) Tous les réglages de l’écran tactile réalisés via l’OSD sont automatiquement mémorisés dès qu’ils sont entrés. - Page 20 fonction de verrouillage de l’alimentation. Lorsque le verrouillage de l’alimentation est activé, une pression sur le bouton d’alimentation n’aura aucun effet sur le système. Audio Le signal audio des ports Entrée ligne écran tactile, HDMI écran tactile, Port affichage écran tactile, Entrée ligne module informatique ou HDMI Module informatique ou ports port affichage peut être lu sur les haut-parleurs internes de l'écran tactile.
-
Page 21: Fonction Mdc (Pour Les Applications Écran Distant)
Reportez-vous au guide d'installation du périphérique RFID pour les techniques d'installation de matériel et de logiciel adéquates. Pour les appareils 5501L et 7001L, un kit de périphérique externe est disponible auprès d'Elo. La liste des protocoles RFID pris en charge est la suivante : ... -
Page 22: Installation Du Pilote
Pour de meilleurs résultats, touchez la balise directement sur la zone du cadran contenant l'antenne. Installation du pilote Pour les appareils qui utiliseront le module informatique Elo (ECMG2-i3 ou i5), tous les pilotes sont pré-installés. Tous les pilotes requis sont disponibles en ligne sur www.elotouch.com. Si des pilotes doivent être installés depuis le CD fourni, un lecteur de CD-Rom externe est nécessaire . - Page 23 Pour les versions Ubuntu prenant en charge le tactile : Ouvrez une fenêtre du terminal et entrez “lsusb” comme commande. Un écran apparaît tel que illustré ci-dessous apparaît. Les appareils USB disponibles sont affichés. Guide de l'utilisateur– Signalisation numérique interactive SW601991 Rév H, Page 23 de 39...
-
Page 24: Contrôle De La Température
Contrôle de la température Les écrans de la série IDS 01 sont équipés d'un capteur de température qui donne à l'utilisateur des relevés de température en temps réel. Ce relevé se trouve dans le menu OSD en cliquant sur : Other Menu (Autre menu) ► Information (Information) ► System Temperature (Température système). - Page 25 L'icône du mode de protection thermique apparaît dans le coin supérieur de ces menus pour indiquer que le mode de protection thermique est actif L'utilisateur sera invité à éteindre l'écran dans les soixante secondes si la température continue à augmenter après l'activation du mode protection thermique étape 2. Si le système n'est pas éteint manuellement dans les soixante secondes, l'écran tactile s'éteint automatiquement pour éviter tout dommage permanent à...
- Page 26 2. Des méthodes de refroidissement doivent être mises en place dans la zone sous l'écran pour empêcher l'écran de surchauffer. Consultez le site Internet d'Elo pour plus d'informations concernant les recommandations thermiques pour tous les modes de montage.
-
Page 27: Contrôle Intelligent De La Luminosité
Taille du Mode protection Mode protection Mode protection Température moniteur thermique activé thermique activé thermique activé extinction auto (°C) (°C) étape 1 (°C) étape 2 (°C) étape 3 ET32/4201L ET5501L ET7001L Mode Mode Mode Température protection protection protection extinction thermique thermique thermique auto (°C) - Page 28 Brightness vs. Ambient Light 100 140 190 220 250 300 350 360 370 400 420 440 460 480 500 Am bient Light (nits) ET5501/ET7001L Luminosité et Lumière ambiante Brightness vs. Ambient Light 150 200 250 275 300 350 400 410 420 430 460 480 500 Lumière ambiante (nits) Am bient Light Remarque : Si le mode de protection thermique est activé, la fonction de contrôle intelligent de la...
-
Page 29: Mise À Jour Du Micrologiciel Vidéo
Les écrans tactiles de la série IDS 01 contiennent la possibilité de mettre à jour le micrologiciel vidéo avec l'utilisation d'un ordinateur externe. Contactez le service à la clientèle d'Elo pour plus d'informations sur la manière de mettre à jour le micrologiciel vidéo. Guide de l'utilisateur– Signalisation numérique interactive... -
Page 30: Chapitre 6 - Support Technique
Cycle d’utilisation : 18 heures par période de 24 heures Elo recommande l’utilisation du Content Management System (système de gestion du contenu) ou le réglage des paramètres O/S et/ou la fonction EloView pour gérer les cycles d’utilisation. Vous pourrez ainsi économiser de l’énergie et garantir un fonctionnement optimal de votre appareil durant toute sa durée de vie utile. -
Page 31: Assistance Technique
Assistance technique Visitez www.elotouch.com/go/websupport pour une aide en ligne. Visitez www.elotouch.com/go/contactsupport pour du support technique. Consultez la dernière page du présent manuel pour connaître les informations de contact du support technique dans le monde. Guide de l'utilisateur– Signalisation numérique interactive SW601991 Rév H, Page 31 de 39... -
Page 32: Chapitre 7 - Sécurité Et Maintenance
N'insérez pas la fiche dans une prise qui n'a pas été configurée à cette fin. N'utilisez pas un cordon d'alimentation endommagé. Utilisez uniquement le cordon d'alimentation livré avec votre écran tactile Elo. L'utilisation d'un cordon d'alimentation non autorisé peut annuler la garantie. -
Page 33: Entretien Et Manutention
Ce produit ne peut être jeté avec les déchets ménagers. Il doit être déposé dans des centres appropriés pour permettre la récupération et le recyclage. Elo a mis en place une procédure de recyclage dans certaines parties du monde. Pour plus d'informations sur l'accès à ces dispositifs, consultez le site Internet http://www.elotouch.com/AboutElo/ewaste-program/. -
Page 34: Chapitre 8 - Informations De Réglementation
Chapitre 8 : Informations de réglementation Informations relatives à la sécurité : La conformité est requise au niveau de la tension, de la fréquence et des exigences de courant indiquées sur l’étiquette du fabricant. Toute connexion à une source d’alimentation différente que celles spécifiées ici peut entraîner un fonctionnement incorrect, des dommages à... - Page 35 Informations générales à tous les utilisateurs : cet équipement génère, utilise et peut émettre de l’énergie de fréquence radio. S’il n’est pas installé et utilisé conformément aux instructions de ce manuel, l’équipement peut provoquer des interférences avec les communications radio et télévision.
-
Page 36: Certifications D'agence
III. Certifications d'agence Les certifications et marques suivantes ont été émises pour cet écran : Argentine S-Mark Japon VCCI Taïwan BSMI Australie C-Tick Corée KC États-Unis FCC, UL Canada CUL, IC Mexique CoC Chine CCC Russie EAC Europe CE IV. Chine RoHS Conformément à... - Page 37 Explication des marquages (1). Conformément à la norme SJ/T11364-2006, les produits électroniques sont marqués avec le logo de contrôle de la pollution suivant. La période d’utilisation respectueuse de l’environnement est de 10 ans pour ce produit. Le produit ne fuite pas dans les conditions d’utilisation normales indiquées ci-dessous, de telle sorte que l’utilisation de ce produit électronique n’entraîne pas de pollution environnementale grave, de blessures corporelles ou de dommages aux biens.
-
Page 38: Chapitre 9 - Garantie
Chapitre 9 : Garantie Pour les informations de garantie, rendez-vous sur http://www.elotouch.com/Support/warranty.asp Guide de l'utilisateur– Signalisation numérique interactive SW601991 Rév H, Page 38 de 39... -
Page 39: Nous Contacter
Les derniers communiqués de presse Les derniers pilotes logiciels Nous contacter Pour en savoir plus sur toute la gamme de solutions tactiles Elo, visitez notre site Internet à l’adresse www.elotouch.com, ou appelez le bureau le plus proche : Tél. 800-ELO-TOUCH Amérique du Nord...
