À lire attentivement
Numéros de Modèles : QSGRJ-3P, QSGRJ-4P, QSGRJ-6P
QSGR-3P, QSGR-4P, QSGR-6P
Puissance nominale de l'appareil (watts)
BTM
Puissance nominale par zone (watts)
BTM
Voir page 7 pour les caractéristiques nominales du IEC PELV/NEC
unité de contrôle
Guide d'installation et de fonctionnement
LUTRON
120 V
50/60 Hz
2 000 W
2 000 VA / 1 600 W
25 – 800 W
25 – 800 VA / 25 – 600 W
Classe 2.
®

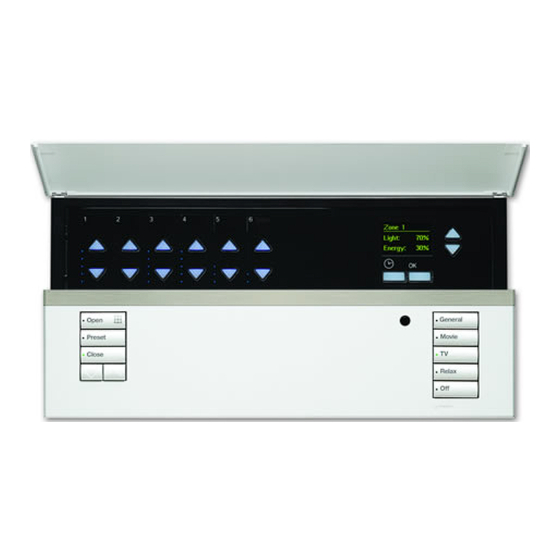

Les unités de contrôle GRAFIK Eye
permettent le contrôle de l'éclairage et des
stores sans besoin d'interfaces, en utilisant
une seule unité de contrôle. Ses fonctions
comprennent un bouton-poussoir de rappel
de scène, un écran d'information affichant le
statut et les économies d'énergie réalisées,
un récepteur IR, une horloge astronomique,
une entrée à contacts secs et des boutons
rétroéclairés à engraver faciles d'accès et
d'utilisation.
220 - 240 V
50/60 Hz
3 000 W
3 000 VA / 2 400 W
40 – 1 200 W
40 – 1 200 VA / 40 – 960 W
Pour les résidents de la Californie seulement :
Les piles de ces dispositifs contiennent
du perchlorate – une méthode de disposition particulière
pourrait être en vigueur.
Pour plus d'information, visitez www.dtsc.ca.gov/
hazardouswaste/perchlorate
QS
®
