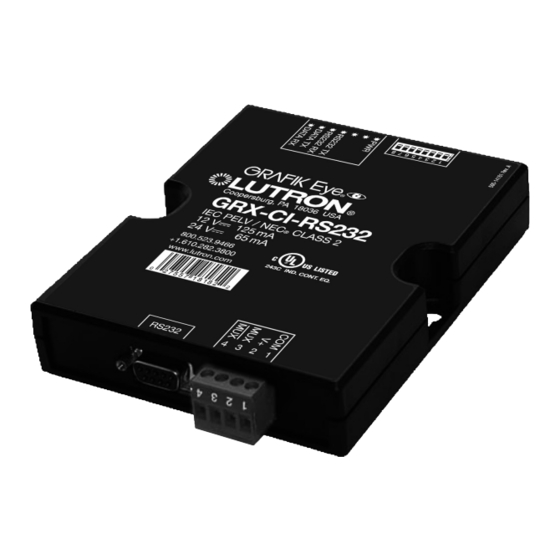

Lutron GRAFIK Eye GRX-CI-RS232 Instructions De Fonctionnement

Instructions de fonctionnement
Copie de l'utilisateur
À lire attentivement
GRX-CI-NWK-E
Description
Vous pouvez contrôler jusqu'à huit (8) unités de com-
mande GRAFIK Eye à partir de votre ordinateur person-
nel ou d'un appareil audiovisuel auxiliaire via un lien
de communication Ethernet TCP/IP (GRX-CI-NWK-E)
ou RS232 (GRX-CI-RS232). L'interface peut être utilisée
pour exécuter les commandes de contrôle et l'indication
d'état.
Commandes de contrôle
L' Interface de contrôle peut répartir les signaux émis par
un PC ou un système A/V à un maximum de huit (8)
unités de commande GRAFIK Eye. Les commandes
suivantes sont disponibles :
« Select Scene »Sélection de scène. Sélectionnez
n'importe quelle scène sur n'importe quelle unité de
commande GRAFIK Eye.
« Scene Lock » Verrouillage de scène. Prévient les
changements, provenant de toutes les commandes
à distance, aux unités de commande GRAFIK Eye.
« Request Scene Status » Demande d'état de scènes.
Demande quelle est la scène actuelle de toutes les
unités de commande GRAFIK Eye du système.
« Read Zone Intensity » Lecture de l'intensité
de zone. Lit les intensités de zones d'une unité
de commande GRAFIK Eye spécifiée.
« Set Zone Intensity » Réglage de l'intensité de zone
(requiert unité de commande de la série 3500/4500).
Change les intensités de zones données d'une unité
de commande GRAFIK Eye de la série 3500 ou 4500
spécifiée pour la durée de diminution vers l'extinction
donnée.
Séquence. Début de séquence des scènes 1 à 4 ou 5
à 16 (sélection via commutateurs DIP) d'unités de
commande GRAFIK Eye choisies.
R
Interfaces de contrôle
GRX-CI-RS232, GRX-CI-NWK-E,
GRX-IA-CI-RS232, et GRX-IA-CI-NWK-E
Dispositifs de la Classe 2/PELV
Verrouillage de zone. Prévient les changements perma-
nents des niveaux d'éclairage prédéfinis des unités de
commande GRAFIK Eye.
« Zone Raise/Lower » Augmentation/diminution sur
zone. Augmente ou diminue l'éclairage de n'importe quelle
zone de n'importe quelle unité de commande GRAFIK Eye.
Pour obtenir la description détaillée des commandes et
l'information pour configurer votre ordinateur ou l'équipe-
ment A/V auxiliaire pour utilisation des interfaces RS232
de Lutron, référez vous au CD fourni incluant également
le protocole pour le RS232 du GRAFIK Eye et les réglages
des commandes.
Supervision d'état
L'interface de commande permettra à l'ordinateur ou
l'équipement A/V auxiliaire de superviser un système
GRAFIK Eye. Les commandes ci-dessous sont disponibles :
GRX-CI-RS232
« Raw Feedback » Retour en vrac (commutateur DIP #6
fermé). Rapporte toutes les actions faites sur les boutons
(enfoncements et relâches) de toutes les unités de
commande GRAFIK Eye et des commandes accessoires.
« Scene Status » États des scènes (commutateur DIP #7
fermé). Rapporte l'état des scènes de toutes les unités de
commande GRAFIK Eye. L'état de scène peut être changé
par les unités de commande, les commandes accessoires
ou les séquences.
Réglages de communication : NWK-E
Pour configurer votre dispositif pour échanger avec
l'interface Ethernet GRAFIK Eye, démarrez une session
Telnet avec l'adresse IP par défaut, le port et l'information
d'enregistrement suivants :
Enregistrement par défaut pour la connexion 2 : « nwk2 »
Si vous désirez émettre ces commandes à partir d'un ordi-
nateur, utilisez le programme Telnet de Microsoft
programme équivalent.
Réglages de communication : RS232
Pour configurer votre dispositif pour échanger à l'interface
RS232 du GRAFIK Eye, utilisez les conventions de
données énumérées ci-dessous.
Si vous désirez envoyer ces commandes à partir d'un ordi-
nateur, utilisez le programme Hyper Terminal de Microsoft
ou un programme équivalent. Sélectionnez ensuite l'écho
local, la vitesse d'avancement de lignes et les retours de
chariot d'arrivée et de départ. Ceci vous permettra de voir
les caractères que vous taperez et préviendra que les
réponses reçues soient en surimpression sur les caractères
tapés.
Adresse IP par défaut : 192.168.250.1
Port par défaut : 23 (Port Telnet)
Enregistrement par défaut pour la connexion 1 : « nwk »
9600 BAUDS
8 BITS DE DONNÉES
1 BIT D'ARRÊT
PAS DE PARITÉ
® ou un
®
