Instructions de service Système de contrôle de filtrage POOLcontrol-40 Page 7 (26)

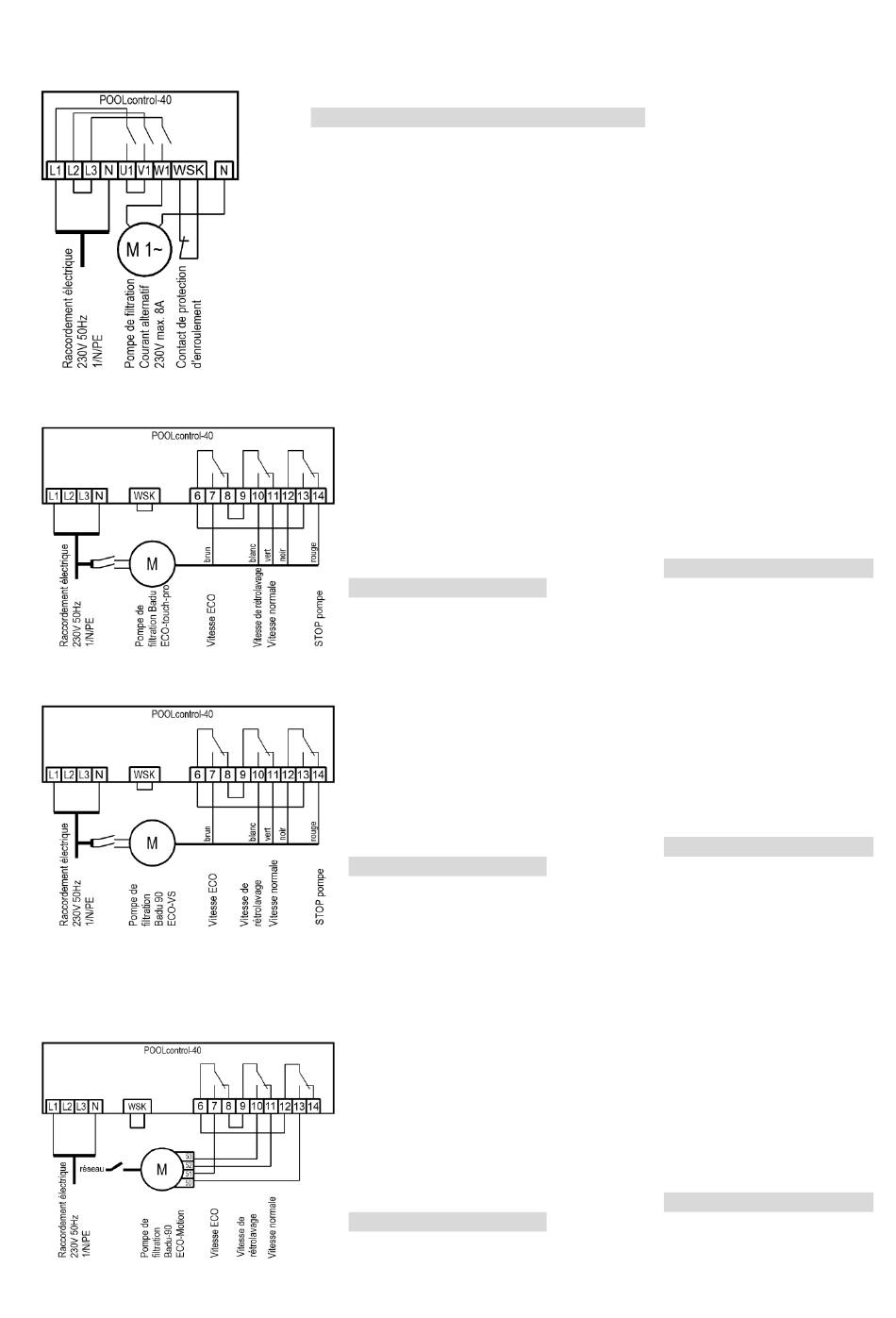

Raccordement réseau avec l'utilisation d'une pompe 230 V
(avec activation de la protection du moteur électronique)
Raccordement réseau avec l'utilisation d'une pompe Speck ECO-Touch-Pro
Raccordement réseau avec l'utilisation d'une pompe Speck Badu-90-ECO-VS
Raccordement réseau avec l'utilisation d'une pompe Speck Badu-90-ECO-Motion
Si une pompe 230 V doit être contrôlée par la protection du moteur électronique,
l'option Pompe de filtrage - Type : pompe triphasée doit être sélectionnée pour la
pompe de filtrage. Le courant de déclenchement de la protection du moteur doit
être réglé sur le courant nominal de la pompe (voir plaque signalétique). Afin que
la protection du moteur électronique fonctionne correctement, le courant du mo-
teur doit être conduit sur les 3 contacts de commutation du système de contrôle
de filtrage (ponter les bornes L2 et L3 ainsi que U1 et V1, raccorder la pompe à
W1).
Le pont introduit à l'usine entre les deux bornes WSK doit être enlevé si l'on
branche une pompe avec contact de protection de l'enroulement. Si la pompe n'a
pas de contact de protection de l'enroulement, elle doit rester vissée. Ces bornes
sont sous tension !
Une pompe Speck ECO-Touch-Pro peut être branchée directement
sur le PC-40. Le contrôle de la vitesse est raccordé aux bornes 6-14.
L'alimentation pour la pompe doit être réalisée séparément du ré-
seau électrique et ne peut pas être fournie par le PC-40.
Un pont doit être introduit entre les deux bornes WSK (contact de
protection de l'enroulement).
Dans le menu de configuration, l'option Pompe de filtrage - Type :
pompe à vitesse variable doit être sélectionnée pour la pompe de
filtrage.
Le mode d'emploi de la pompe doit être impérativement observé !
Une pompe Speck ECO-VS peut être branchée directement sur le
PC-40. Le contrôle de la vitesse est raccordé aux bornes 6-14.
L'alimentation pour la pompe doit être réalisée séparément du ré-
seau électrique et ne peut pas être fournie par le PC-40.
Un pont doit être introduit entre les deux bornes WSK (contact de
protection de l'enroulement).
Dans le menu de configuration, l'option Pompe de filtrage - Type :
pompe à vitesse variable doit être sélectionnée pour la pompe de
filtrage.
Le mode d'emploi de la pompe doit être impérativement observé !
Dans le menu de configuration sur la pompe, les entrées numériques
doivent être définies sur « dI ».
Une pompe Speck Badu-90-ECO-Motion peut être branchée direc-
tement sur le PC-40. Le contrôle de la vitesse est raccordé aux
bornes 6-13.
L'alimentation pour la pompe doit être réalisée séparément du ré-
seau électrique et ne peut pas être fournie par le PC-40.
Un pont doit être introduit entre les deux bornes WSK (contact de
protection de l'enroulement).
Dans le menu de configuration, l'option Pompe de filtrage - Type :
pompe à vitesse variable doit être sélectionnée pour la pompe de
filtrage.
