osf POOL control PC-230-ES Instructions De Montage Et De Service

Instructions de montage et de service

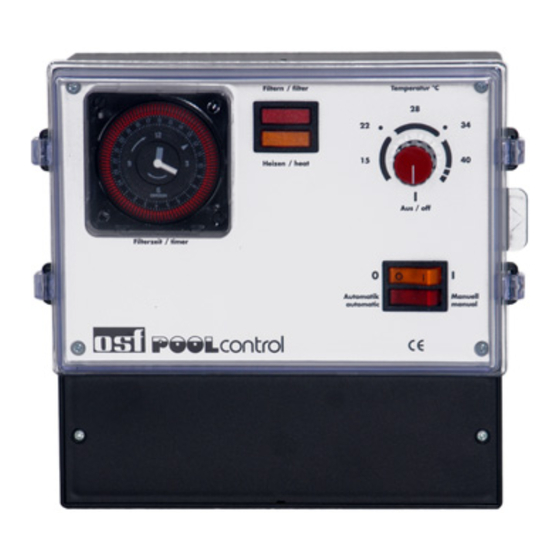

La commande de filtrage osf PC-230-ES rend possible la mise en marche et l'arrêt d'une pompe filtrante à
courant alternatif 230V en fonction du temps. Le réglage de l'heure actuelle et de chaque heure de commutation
se fait en suivant le mode d'emploi de la minuterie, ci-joint. Avec le sélecteur situé dans le couvercle frontal on
peut:
a) Allumer ou éteindre la fonction de l'installation. Attention la commande ne sera pas pour autant séparée
du réseau sur tous les pôles!
b) Commuter l'installation sur marche continue ou marche automatique (minuterie) de la pompe filtrante.
De plus, le chauffage de la piscine est commandé par le réglage électronique enfichable de température pendant
que la pompe filtrante est en marche. Pendant les pauses de filtrage, le chauffage sera automatiquement mis
hors marche par le verrouillage interne. Il est possible de choisir la température de l'eau de piscine ou de mettre
le chauffage hors marche à l'aide d'un contrôle d'ajustage situé sur la plaque frontale.
La marche de la pompe filtrante et du chauffage est indiquée par des lampes de contrôle dans le couvercle frontal
- Une vérification est donc possible à tout moment.
Les bornes de raccordement pour un réglage de niveau électronique
permettent un réglage automatique du niveau d'eau dans la piscine. De plus, la pompe filtrante sera en même
temps protégée contre des endommagements pouvant intervenir lors du fonctionnement du système de filtrage
sans eau.
Les bornes de raccordement pour une
rendent possible une extension de la commande de filtrage en une commande de filtrage et de retour d'eau
automatique.
Mesures:
Tension de service:
Consommation de la commande:
Capacité de coupure:
Type de protection
L'appareil de commande est à installer, en le protégeant contre l'humidité, conformément à son type de
protection. L'alimentation en électricité de l'appareil doit intervenir par un interrupteur principal tous pôles avec
une ouverture d'intervalle de relais d'au moins 3mm. L'appareil doit être impérativement mis hors tension
avant d'ouvrir le boîtier.
PC-230-ES
Art.Nr.3002700110
Fonction:
-EUROTRONIK-10 (modèle sans potentiel, art. no. 3104800200)
Données techniques:
Pompe:
Chauffage
Montage:
Voir au dos s. v. p.
-NR-12-TRS-2 (art. no.. 3030000020)
220mm x 219mm x 100mm
230V/50Hz
env.1,5VA
max. 1,0 kW (AC3)
max. 0,4 kW (AC1)
IP 40
