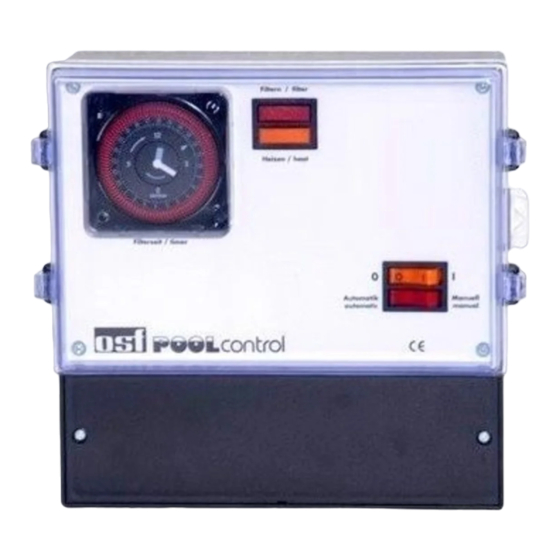

osf POOL CONTROL PC-230 Instructions De Montage Et De Service

Instructions de montage et de service
La commande de filtrage osf PC-230 rend possible la mise en marche et l'arrêt d'une pompe filtrante à courant
alternatif 230V en fonction du temps. Le réglage de l'heure actuelle et de chaque heure de commutation se fait
en suivant le mode d'emploi de la minuterie, ci-joint. Avec le sélecteur situé dans le couvercle frontal on peut:
a) Allumer ou éteindre la fonction de l'installation. Attention la commande ne sera pas pour autant séparée
du réseau sur tous les pôles!
b) Commuter l'installation sur marche continue ou marche automatique (minuterie) de la pompe filtrante.
La marche de la pompe filtrante est indiquée par des lampes de contrôle dans le couvercle frontal - Une
vérification est donc possible à tout moment.
Les bornes de raccordement pour un réglage de niveau électronique
permettent un réglage automatique du niveau d'eau dans la piscine. De plus, la pompe filtrante sera en même
temps protégée contre des endommagements pouvant intervenir lors du fonctionnement du système de filtrage
sans eau.
Les bornes de raccordement pour une
rendent possible une extension de la commande de filtrage en une commande de filtrage et de retour d'eau
automatique.
Mesures:
Tension de service:
Consommation de la commande:
Capacité de coupure:
Type de protection
L'appareil de commande est à installer, en le protégeant contre l'humidité, conformément à son type de
protection. L'alimentation en électricité de l'appareil doit intervenir par un interrupteur principal tous pôles avec
une ouverture d'intervalle de relais d'au moins 3mm. L'appareil doit être impérativement mis hors tension
avant d'ouvrir le boîtier.
PC-230
Art.Nr.. 300.270.0010
Fonction:
-EUROTRONIK-10 (modèle sans potentiel, art. no. 3104800200)
Données techniques:
Pompe:
Montage:
Voir au dos s. v. p.
-NR-12-TRS-2 (art. no.. 3030000020)
220mm x 219mm x 100mm
230V/50Hz
env.1,5VA
max. 1,0 kW (AC3)
IP 40
