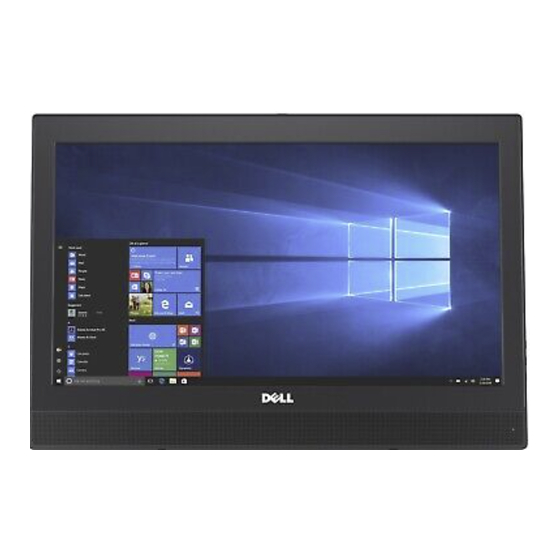

Dell OptiPlex 3050 Manuel Du Propriétaire
Masquer les pouces
Voir aussi pour OptiPlex 3050:
- Manuel du propriétaire (72 pages) ,
- Manuel du propriétaire (56 pages) ,
- Manuel du propriétaire (65 pages)
Manuels Connexes pour Dell OptiPlex 3050
Sommaire des Matières pour Dell OptiPlex 3050
- Page 1 Dell OptiPlex 3050 Tout-en-un Manuel du propriétaire Modèle réglementaire: W18B Type réglementaire: W18B001 Octobre 2023 Rév. A02...
- Page 2 Un AVERTISSEMENT signale un risque d’endommagement du matériel, de blessure corporelle, voire de décès. © 20172020 Dell Inc. ou ses filiales. Tous droits réservés. Dell Technologies, Dell et les autres marques sont des marques de Dell Inc. ou de ses filiales. Les autres marques peuvent être des marques de leurs détenteurs respectifs.
- Page 3 Table des matières Chapitre 1: Intervention à l’intérieur de votre ordinateur..............6 Consignes de sécurité................................6 Avant d’intervenir à l’intérieur de votre ordinateur......................7 Mise hors tension de l’ordinateur............................7 Mise hors tension de (Windows)........................... 7 Éteindre l'ordinateur sous Windows 7........................... 7 Après une intervention à l’intérieur de votre ordinateur....................7 Informations importantes..............................8 Chapitre 2: Démontage et remontage....................
- Page 4 Installation de la carte WLAN............................22 du dissipateur de chaleur..............................23 Retrait du dissipateur de chaleur ..........................23 Installation du dissipateur thermique ..........................23 Ventilateur système................................24 Retrait du ventilateur système 35 W en option......................24 Installation du ventilateur système 35 W en option....................24 Retrait du ventilateur système 65 W.......................... 25 Installation du ventilateur système 65 W........................25 Alimentation et affichage à...
- Page 5 Caractéristiques physiques..............................64 Caractéristiques environnementales..........................65 Chapitre 6: Dépannage........................66 Diagnostisc ePSA (Enhanced Pre-Boot System Assessment)..................66 Exécution des diagnostics ePSA............................66 Auto-test intégré (BIST) de l’écran LCD..........................67 Codes du bouton d’alimentation clignotant de préamorçage..................70 Chapitre 7: Contacter Dell......................74 Table des matières...
- Page 6 Les dommages causés par une personne non autorisée par Dell ne sont pas couverts par votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.
- Page 7 Avant d’intervenir à l’intérieur de votre ordinateur REMARQUE : En fonction de la configuration que vous avez commandée, les images présentées dans ce document peuvent être différentes de votre ordinateur. 1. Enregistrez et fermez tous les fichiers et quittez tous les programmes ouverts. 2.
- Page 8 4. Branchez l’ordinateur et tous les périphériques connectés à leurs prises électriques respectives. 5. Allumez votre ordinateur. Informations importantes REMARQUE : Évitez d'utiliser l'écran tactile dans des environnements poussiéreux, chauds ou humides. REMARQUE : De la condensation peut se former sur la surface intérieure du verre de l'écran suite à un brusque changement de température.
- Page 9 Démontage et remontage Sujets : • Socle • Lecteur optique • Capot latéral • Commutateur d’intrusion • Carénage de la carte système • Disque dur • Serre-câble • Modules de mémoire • Pile bouton • Disque dur SSD • Carte WLAN •...
- Page 10 4. Pour retirer le socle : a. Retirez les vis qui fixent le socle [1]. b. Poussez le socle pour retirer la plaque métallique du capot arrière, puis soulevez-le pour le dégager de l’ordinateur [2]. Installation du socle de type chevalet 1.
- Page 11 3. Installez les vis de fixation du support VESA sur l’ordinateur. 4. Fermez le capot arrière. 5. Installez le lecteur optique. 6. Positionnez le socle pour permettre à la languette de la plaque métallique de s’aligner avec les encoches situées sur le capot arrière. Démontage et remontage...
- Page 12 7. Placez le capot sur la plaque métallique jusqu’à ce qu’ils s’enclenchent. 8. Suivez les procédures décrites dans la section Après une intervention à l’intérieur de l’ordinateur. Retrait du socle réglable en hauteur 1. Suivez les procédures décrites dans la section Avant une intervention à...
- Page 13 b. Levez le socle vers le haut [2]. Lecteur optique Retrait du lecteur optique 1. Suivez les procédures décrites dans la section Avant une intervention à l'intérieur de l'ordinateur. 2. Retirez le socle. 3. Pour retirer le lecteur optique : a. À l’aide d’une pointe en plastique, poussez la languette métallique située sous le capot pour libérer le lecteur optique [1]. b.
- Page 14 Installation du lecteur optique 1. Insérez le lecteur optique dans son logement, jusqu’à ce qu’il s’enclenche. 2. Installez le socle. 3. Suivez les procédures décrites dans la section Après une intervention à l'intérieur de l'ordinateur. Capot latéral Retrait du capot arrière 1.
- Page 15 4. Suivez les procédures décrites dans la section Après une intervention à l'intérieur de l'ordinateur. Commutateur d’intrusion Retrait du commutateur d’intrusion 1. Suivez les procédures décrites dans la section Avant une intervention à l'intérieur de l'ordinateur. 2. Retirez les éléments suivants : socle lecteur optique cache arrière...
- Page 16 Carénage de la carte système Retrait du carénage de la carte système 1. Suivez les procédures décrites dans la section Avant une intervention à l'intérieur de l'ordinateur. 2. Retirez les éléments suivants : socle lecteur optique cache arrière 3. Pour retirer le carénage de la carte système : a.
- Page 17 Disque dur Retrait du disque dur 1. Suivez les procédures décrites dans la section Avant une intervention à l'intérieur de l'ordinateur. 2. Retirez les éléments suivants : socle lecteur optique cache arrière carénage de la carte système 3. Pour retirer le disque dur : a.
- Page 18 Serre-câble Retrait du support des câbles 1. Suivez les procédures décrites dans la section Avant une intervention à l'intérieur de l'ordinateur. 2. Retirez les éléments suivants : socle lecteur optique cache arrière carénage de la carte système assemblage de la carte graphique 3.
- Page 19 Modules de mémoire Retrait d’une barrette de mémoire 1. Suivez les procédures décrites dans la section Avant une intervention à l'intérieur de l'ordinateur. 2. Retirez les éléments suivants : socle lecteur optique cache arrière carénage de la carte système 3. Pour retirer le module de mémoire : a.
- Page 20 Pile bouton Retrait de la pile bouton 1. Suivez les procédures décrites dans la section Avant une intervention à l'intérieur de l'ordinateur. 2. Retirez les éléments suivants : socle lecteur optique cache arrière carénage de la carte système 3. Pour retirer la pile bouton : a.
- Page 21 Disque dur SSD Retrait de la carte SSD (disque dur solid state) 1. Suivez les procédures décrites dans la section Avant une intervention à l'intérieur de l'ordinateur. REMARQUE : Si le système est livré avec un disque SSD, effectuez les étapes suivantes. 2.
- Page 22 Carte WLAN retrait de la carte WLAN 1. Suivez les procédures décrites dans la section Avant une intervention à l'intérieur de l'ordinateur. 2. Retirez les éléments suivants : socle lecteur optique cache arrière carénage de la carte système 3. Pour retirer la carte WLAN : a.
- Page 23 du dissipateur de chaleur Retrait du dissipateur de chaleur 1. Suivez les procédures décrites dans la section Avant une intervention à l'intérieur de l'ordinateur. 2. Retirez les éléments suivants : socle lecteur optique cache arrière carénage de la carte système 3. Pour retirer le dissipateur de chaleur : a.
- Page 24 lecteur optique socle 5. Suivez les procédures décrites dans la section Après une intervention à l'intérieur de l'ordinateur. Ventilateur système Retrait du ventilateur système 35 W en option 1. Suivez les procédures décrites dans la section Avant une intervention à l'intérieur de l'ordinateur.
- Page 25 5. Suivez les procédures décrites dans la section Après une intervention à l’intérieur de l’ordinateur. Retrait du ventilateur système 65 W 1. Suivez les procédures décrites dans la section Avant une intervention à l’intérieur de l’ordinateur. 2. Retirez : socle le lecteur optique capot arrière carénage de la carte système 3.
- Page 26 Alimentation et affichage à l’écran Retrait de la carte d’alimentation et d’affichage à l’écran (OSD) 1. Suivez les procédures décrites dans la section Avant une intervention à l’intérieur de l’ordinateur. 2. Retirez : socle le lecteur optique capot arrière 3. Pour retirer la carte OSD : a.
- Page 27 Haut-parleur Retrait du haut-parleur 1. Suivez les procédures décrites dans la section Avant une intervention à l'intérieur de l'ordinateur. 2. Retirez les éléments suivants : socle lecteur optique cache arrière carénage de la carte système 3. Pour retirer le capot du haut-parleur : a.
- Page 28 Installation du haut-parleur 1. Alignez et placez le haut-parleur dans le logement situé sur le châssis. 2. Faites passer les câbles du haut-parleur à travers les clips de fixation. 3. Connectez le câble du haut-parleur au connecteur de la carte système. 4.
- Page 29 Installation du port VGA ou port série en option 1. Alignez et placez le port VGA/série dans l’emplacement situé sur le châssis. 2. Remettez en place les vis M2x2,5 qui fixent le port VGA/série à l’ordinateur. 3. Branchez le port VGA/série et les câbles ODD SATA sur le connecteur de la carte système. 4.
- Page 30 PRÉCAUTION : Les broches du socket du processeur sont fragiles et peuvent être endommagées de façon permanente. Prenez garde à ne pas tordre les broches du socket du processeur lorsque vous le retirez. c. Soulevez le processeur hors de son support [3]. PRÉCAUTION : Après avoir retiré...
- Page 31 ventilateur système processeur 3. Débranchez les câbles suivants : a. Câble ODD SATA [1] b. Câble série VGA [2] c. Câble VGA [3] d. Câble du haut-parleur [4] e. Câble de la barre de liaisons LCD [5] f. Assemblage LCD [6] REMARQUE : Appuyez sur les clips pour libérer l’assemblage et le dégager du châssis, afin d’éviter tout dommage lorsque vous retirez le câble.
- Page 32 5. Retirez la carte système. Installation de la carte système 1. Mettez en place et appuyez sur la carte système pour la faire glisser dans la protection métallique du châssis de la carte système. 2. Replacez les vis qui fixent la carte système au châssis de l'ordinateur. Démontage et remontage...
- Page 33 3. Connectez les câbles suivants à la carte système : a. Câble de l’assemblage LCD b. Câble du dissipateur de chaleur c. Câble de l’assemblage LCD d. Câble de la barre de liaisons LCD e. câble du haut-parleur f. Câble série VGA g. Câble VGA h. Câble ODD SATA 4.
- Page 34 4. Retirez le câble WLAN [1] et décollez le câble OSD [2]. 5. Retirez les vis M3 0.5x5 et soulevez le cadre du châssis pour le retirer de l’assemblage d’écran. Démontage et remontage...
- Page 35 Installation du cadre du châssis 1. Alignez et placez le cadre du châssis sur l’assemblage d’écran. 2. Revissez les vis M3 0.5x5 de fixation du cadre du châssis à l’assemblage d’écran. 3. Acheminez les câbles jusqu’au cadre du châssis. 4. Installez les éléments suivants : carte système assemblage de la carte graphique haut-parleur...
- Page 36 Assemblage d'écran Retrait de l’ensemble écran 1. Suivez les procédures décrites dans la section Avant une intervention à l'intérieur de l'ordinateur. 2. Retirez les éléments suivants : socle lecteur optique cache arrière disque dur carénage de la carte système serre-câble module de mémoire pile bouton Carte WLAN dissipateur de chaleur...
- Page 37 Installation de l’ensemble écran 1. Placez l’assemblage d’écran sur le châssis. 2. Remettez en place les vis M3x3.7 qui fixent l’assemblage d’écran à l’ordinateur. 3. Connectez le câble tactile et le câble eDP. 4. Collez le ruban adhésif pour fixer l’assemblage d’écran. 5.
- Page 38 Caméra Retrait de la caméra 1. Suivez les procédures décrites dans la section Avant une intervention à l'intérieur de l'ordinateur. 2. Retirez les éléments suivants : socle lecteur optique cache arrière disque dur carénage de la carte système serre-câble module de mémoire pile bouton Carte WLAN dissipateur de chaleur...
- Page 39 Installation de la caméra 1. Alignez et installez le module caméra sur le cadre d’écran de l’ordinateur. 2. Branchez les câbles de la caméra. 3. Serrez les vis M3 0.5x5 qui fixent la caméra à l’ordinateur. 4. Installez les éléments suivants : assemblage d'écran cadre du châssis carte système assemblage de la carte graphique...
- Page 40 Tableau 1. Prise en charge des pilotes Niveau de support Description du système d'exploitation Mémoire Intel® Optane avec configuration de l’accélération du Windows 10*64 bits système à l’aide d’un pilote Rapid Storage Technology REMARQUES : 1. Le pilote Intel® RST requiert que l’appareil soit relié à des voies PCIe compatibles avec la technologie RST sur une plateforme intel® Core de 7e génération.
- Page 41 d. Serrez la vis qui fixe la barrette de mémoire Intel Optane M.2 sur l'ordinateur. 4. Installez les éléments suivants : carénage de la carte système capot arrière le lecteur optique socle Caractéristiques du produit Tableau 2. Caractéristiques du produit Fonctionnalités Caractéristique Capacités 16 Go, 32 Go Cartes d’extension...
- Page 42 Tableau 2. Caractéristiques du produit (suite) Fonctionnalités Caractéristique ● Jusqu’à 182,3 TBW (téraoctets écrits) Spécifications de température ● En fonctionnement : de 0 à 70°C ● Hors fonctionnement : de 10 à 85°C ● Surveillance de la température Choc 1 500 G/0,5 ms Vibration ● En fonctionnement : de 2,17 G (de 5 à 800 Hz) ● Hors fonctionnement : de 3,13 G (de 5 à 800 Hz) Altitude (simulée) ●...
- Page 43 Dépannage 1. Le nom du modèle de mémoire Intel Optane « NVME INTEL MEMPEK1W01 » dans le gestionnaire de périphériques ne correspond pas à celui figurant dans l’interface utilisateur de la technologie Intel Rapid Storage. Seule une partie des informations relatives au numéro de série est visible. Il s’agit d’un problème connu qui ne nuit pas au fonctionnement de la mémoire Intel Optane. Gestionnaire de périphériques : NVME INTEL MEMPEK1W01 Interface utilisateur IRST : INTEL MEMPEK1W016GA 2.
- Page 44 Technologies et composants Ce chapitre décrit les technologies et les composants disponibles dans le système. Sujets : • Chipsets (jeux de puces) • Options d’affichage • Intel HD Graphics • Options de disque dur • Fonctions USB • Caractéristiques de la mémoire •...
- Page 45 Après l’installation Téléchargement du pilote du chipset (jeu de puces) 1. Allumez l'ordinateur. 2. Rendez-vous sur Dell.com/support. 3. Cliquez sur Assistance produit, saisissez le numéro de service de votre ordinateur et cliquez sur Envoyer. REMARQUE : Si vous ne disposez pas du numéro de série, utilisez la fonction de découverte automatique ou recherchez manuellement le modèle de votre ordinateur.
- Page 46 Modification de la résolution d’écran Windows 7 et Windows 10 1. Cliquez sur le bureau avec le bouton droit de la souris et sélectionnez Paramètres d’affichage. 2. Appuyez ou cliquez sur Paramètres d’affichage avancés. 3. Sélectionnez la résolution souhaitée dans la liste déroulante et appuyez sur Appliquer. Réglage de la luminosité...
- Page 47 Accès au programme de configuration du BIOS 1. Allumez ou redémarrez votre ordinateur portable. 2. Lorsque le logo Dell s’affiche, procédez comme suit pour accéder au programme de configuration du BIOS : Appuyez sur F2 jusqu’à affichage du message Entering BIOS (Configuration du BIOS).
- Page 48 USB 3.0/USB 3.1 Gen 1 (USB SuperSpeed) Pendant des années, la technologie USB 2.0 s’est fermement établie comme le standard d’interface de facto dans le monde de l’informatique, avec environ 6 milliards d’unités vendues. Aujourd’hui, les besoins en termes de débit sont encore plus grands, avec l’augmentation sans précédent de la vitesse de fonctionnement du matériel informatique et des besoins en bande passante.
- Page 49 Applications La technologie USB 3.0/USB 3.1 Gen 1 ouvre la voie et laisse de la marge aux périphériques pour offrir une expérience générale améliorée. Là où la vidéo USB était à peine tolérable précédemment (du point de vue de la résolution maximale, de la latence et de la compression vidéo), il est facile d’imaginer qu’avec une bande passante 5 à...
- Page 50 2. Effectuez l’une des actions suivantes après que le logo Dell s’affiche : ● BIOS : appuyez sur F2 jusqu’à affichage du message Entering BIOS (Configuration du BIOS). ● Menu de démarrage : appuyez sur F12 pour entrer dans le menu de démarrage.
- Page 51 Test de la mémoire grâce à ePSA 1. Allumez ou redémarrez votre ordinateur. 2. Effectuez l’une des actions suivantes immédiatement après l’affichage du logo Dell : ● Avec un clavier : appuyez sur la touche F2. L’évaluation du système avant démarrage (PSA) démarre sur votre ordinateur.
- Page 52 Menu de démarrage Appuyez sur <F12> lorsque le logo Dell™ apparaît pour lancer un menu de démarrage ponctuel qui contient la liste des appareils amorçables valides pour le système. Des options de diagnostics et de configuration du BIOS sont également proposées dans ce menu. Les appareils répertoriés dans le menu de démarrage dépendent des appareils amorçables du système.
- Page 53 Tableau 8. Onglet Général (suite) Option Description Mémoire disponible,Vitesse de la mémoire, Mode canal de la mémoire, Technologie utilisée pour la mémoire, Capacité DIMM A et Capacité DIMM B). ● Informations PCI : logement 1, logement 2 ● Processor Information (informations processeur) : affiche le type de processeur, le nombre de cœurs, l’ID processeur, la vitesse d’horloge en cours, la vitesse d’horloge minimale, la vitesse d’horloge maximale, la mémoire cache L2 du processeur, la mémoire cache L3 du processeur, la capacité...
- Page 54 Tableau 9. System Configuration (Configuration du système) (suite) Option Description Drives Permet de configurer les disques SATA internes. Tous les disques sont activés par défaut. Les options disponibles sont les suivantes : ● SATA-0 (activé par défaut) ● SATA-1 (activé par défaut) ● SSD-0 PCIe M.2 (activé par défaut) SMART Reporting Ce champ permet d’indiquer si les erreurs survenant sur les disques durs intégrés doivent être signalées ou non lors du démarrage du système.
- Page 55 Tableau 10. Security (Sécurité) Option Description Admin Password Permet de définir, modifier ou supprimer le mot de passe d'administrateur (admin). REMARQUE : Vous devez paramétrer le mot de passe de l’administrateur avant de configurer le mot de passe du système ou du disque dur. La suppression du mot de passe de l’administrateur entraîne la suppression automatique du mot de passe du système et de celui du disque dur.
- Page 56 Tableau 10. Security (Sécurité) (suite) Option Description ● Disable (mise hors service) ● Activate (activer) REMARQUE : Les options d’activation et de désactivation activent ou désactivent de manière permanente la fonction et aucune autre modification n’est autorisée. Paramètre par défaut : Deactivate (désactiver) CPU XD Support Permet d'activer le mode Execute Disable (exécution de la désactivation) du processeur.
- Page 57 Tableau 12. Options de l’écran d’extension Intel Software Guard (suite) Option Description le contexte de l’OS principal. Les options disponibles sont les suivantes : ● Désactivé ● Enabled (Activé) ● Contrôlé par logiciel (activé) Enclave Memory Size (Taille de la mémoire Enclave) Cette option définit la taille de la mémoire réserve Enclave SGX.
- Page 58 Tableau 14. Power Management (Gestion de l’alimentation) (suite) Option Description ● Disabled (Désactivé) (par défaut) ● Every Day (chaque jour) ● Weekdays (jours de semaine) ● Select Days (sélectionner des jours) Deep Sleep Control Vous permet d’évaluer les économies d’énergie en cas d’arrêt (S5) ou de veille prolongée (S4). ●...
- Page 59 Tableau 15. POST Behavior (Comportement POST) (suite) Option Description ● 0 seconde. Cette option est activée par défaut. ● 5 secondes ● 10 secondes Logo plein écran Cette option affiche un logo en plein écran si votre image est adaptée à la résolution de l’écran. ●...
- Page 60 Tableau 20. SupportAssist System Resolution (Résolution système SupportAssist) Option Description Auto OS Recovery Threshold Vous permet de contrôler le flux du démarrage automatique pour SupportAssist. Les options sont les suivantes : ● Éteint ● 1 ● 2 (activé) ● 3 System Setup (Configuration du système)
- Page 61 Spécifications techniques REMARQUE : Les offres proposées peuvent dépendre de la région. Pour plus d’informations sur la configuration de votre ordinateur : ● Sous Windows 10, cliquez ou appuyez sur Démarrer > Paramètres > Système > À propos. ● Sous Windows 7, cliquez sur Démarrer , cliquez avec le bouton droit de la souris sur Poste de travail, puis sélectionnez Propriétés.
- Page 62 Fonctionnalité Spécification Capacité mémoire Jusqu’à 16 Go chacune Connecteurs de Deux sockets SODIMM DDR4 accessibles en interne mémoire Mémoire minimum 2 Go Mémoire 32 Go maximum Caractéristiques vidéo Fonctionnalité Spécification Contrôleur vidéo ● Intel HD Graphics 630 [avec combo CPU-GPU Core i3/i5/i7 de 7e génération] (intégré) ● Intel HD Graphics 610 [avec combo CPU-GPU Celeron/Pentium de 7e génération] ●...
- Page 63 Spécifications des cartes Fonctionnalité Spécification Caractéristiques de l'écran Fonctionnalité Spécification Type WLED HD+, 19,5 pouces Résolution 1600 x 900 maximum Taux de 60 Hz rafraîchissement Luminosité boutons d'augmentation/réduction de la luminosité Angle de 85 degrés (horizontal) / 75 degrés (vertical) fonctionnement Pas de pixel ● 271,2 mm x 262,6 mm (tactile) ●...
- Page 64 Caractéristiques de l’alimentation Fonctionnalité Caractéristiques Type 130 W ; 180 W Tension 90 V CA à 264 V CA Courant d’entrée : 1,8 A / 0,9 A ; 2,34 A / 1,25 A Fréquence 47–63 Hz Tension de sortie 19,50 V DC nominale Caractéristiques de la webcam Fonctionnalité Spécification Résolution 1,0 mégapixel d’image Résolution vidéo HD (720p) Angle de vue en 74,6 degrés diagonale Caractéristiques du socle...
- Page 65 Fonctionnalités Caractéristiques Hauteur 32,87 cm (12,94 pouces) Largeur 48,25 cm (19,0 pouces) Profondeur 5,89 cm (2,38 pouces) Tactile (sans socle) : Hauteur 32,87 cm (12,94 pouces) Largeur 48,25 cm (19,00 pouces) Profondeur 5,80 cm (2,32 pouces) Caractéristiques environnementales Température Caractéristiques De 0 à 35 °C (de 32 à 95 °F) fonctionnement Stockage De -40 °C à 65 °C (de -40 °F à 149 °F) Humidité...
- Page 66 1. Mettez l’ordinateur sous tension. 2. Lorsque l’ordinateur démarre, appuyez sur la touche F12 lorsque le logo Dell apparaît. 3. Dans l’écran du menu de démarrage, utilisez les flèches du haut et du bas pour sélectionner l’option Diagnostics, et appuyez sur Entrée.
- Page 67 Les systèmes AIO (All-in-One) prennent en charge l’auto-test intégré (BIST) de l’écran LCD de façon semblable à celle des autres systèmes Dell sur lesquels le test BIST est implémenté. Il permet à l’utilisateur d’isoler l’écran LCD au cours d’un dépannage pour déterminer quel sous-système est défaillant. La différence principale réside dans le fait que les systèmes AIO ne possèdent pas de contrôleur intégré...
- Page 68 Dépannage...
- Page 69 Lancement de l’auto-test intégré (BIST) avec les modes utilisateur Il existe deux manières de lancer l’auto-test intégré (BIST) de l’écran LCD . ● Bouton d’affichage à l’écran ● ePSA Bouton d’affichage à l’écran La première méthode d’initiation de l’utilisateur consiste à utiliser le bouton d’affichage à l’écran. L’utilisateur doit appuyer sur le bouton OSD et le maintenir enfoncé...
- Page 70 Codes du bouton d’alimentation clignotant de préamorçage Tableau 21. État du voyant LED du bouton d’alimentation État du voyant LED du bouton d’alimentation Description Éteint L’appareil est hors tension. Le voyant LED est éteint. Orange clignotant État initial du voyant lors de la mise sous tension. Le tableau ci-dessous fournit des informations de diagnostic et indique les défaillances possibles en fonction du clignotement orange.
- Page 71 Tableau 22. Comportement des LED de diagnostic (suite) Séquence de clignotement Orange Blanc Description du problème Solution proposée une panne du CPU a été détectée. ● Contactez le support technique. Carte mère : défaillance de la ● Le système est en mode de mémoire morte du BIOS récupération.
- Page 72 Tableau 22. Comportement des LED de diagnostic (suite) Séquence de clignotement Orange Blanc Description du problème Solution proposée carte mère pour déterminer lequel a échoué. ● Si vous identifiez un composant défectueux, remplacez-le. ● Contactez le support technique. Périphérique PCI ou vidéo ●...
- Page 73 Tableau 22. Comportement des LED de diagnostic (suite) Séquence de clignotement Orange Blanc Description du problème Solution proposée latéraux sur le boîtier et rebranchez l’alimentation. ● Contactez le support technique. Dépannage...
- Page 74 Dell. Dell offre plusieurs options de service et de support en ligne et par téléphone. La disponibilité des produits varie selon le pays et le produit. Certains services peuvent ne pas être disponibles dans votre région. Pour contacter le service commercial, du support technique ou client de Dell :...
