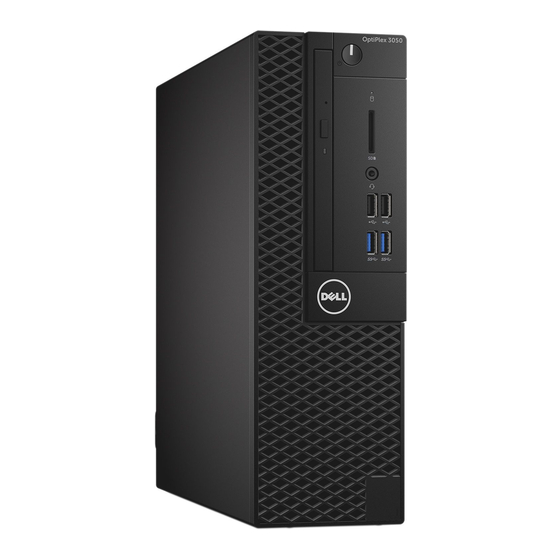

Dell OptiPlex 3050 au format compact
Manuel du propriétaire
Modèle réglementaire: D11S
Type réglementaire: D11S002

Publicité

Table des Matières
loading

Sommaire des Matières pour Dell OptiPlex 3050

  • Page 1 Dell OptiPlex 3050 au format compact Manuel du propriétaire Modèle réglementaire: D11S Type réglementaire: D11S002...
  • Page 2 © 2017 Dell Inc. or its subsidiaries. All rights reserved. Dell, EMC et d'autres marques de commerce sont des marques de commerce de Dell Inc. ou de ses filiales. Les autres marques de commerce peuvent être des marques de commerce déposées par leurs propriétaires respectifs.
  • Page 3: Table Des Matières

    Table des matières 1 Intervention à l’intérieur de votre ordinateur....................6 Consignes de sécurité............................... 6 Avant une intervention à l'intérieur de l'ordinateur......................6 Mise hors tension de l’ordinateur............................7 Éteindre l’ordinateur sous Windows 10........................7 Éteindre l'ordinateur sous Windows 7........................7 Après une intervention à l’intérieur de l’ordinateur......................7 2 Retrait et installation de composants......................
  • Page 4 Processeur..................................21 Retrait du processeur..............................21 Installation du processeur............................22 Barrette de mémoire................................22 Retrait d’une barrette de mémoire...........................22 Installation du module de mémoire...........................22 Lecteur de carte SD.................................23 Retrait du lecteur de carte SD..........................23 Installation du lecteur de carte SD........................... 23 Bloc d’alimentation................................24 Retrait du bloc d’alimentation...........................
  • Page 5 Caractéristiques audio..............................61 Caractéristiques de communication..........................61 Caractéristiques du stockage............................61 Caractéristiques des ports et connecteurs........................62 Spécifications du bloc d’alimentation..........................62 Caractéristiques des dimensions physiques........................62 Caractéristiques des commandes et des voyants lumineux..................63 Caractéristiques environnementales..........................63 8 Contacter Dell............................. 65 Table des matières...
  • Page 6: Intervention À L'intérieur De Votre Ordinateur

    Les dommages causés par une personne non autorisée par Dell ne sont pas couverts par votre garantie.
  • Page 7: Mise Hors Tension De L'ordinateur

    PRÉCAUTION : Avant de toucher quoi que ce soit dans l’ordinateur, raccordez-vous à la terre à l’aide d’un bracelet antistatique ou en touchant régulièrement une surface métallique non peinte en même temps qu’un connecteur sur le panneau arrière de l’ordinateur. Mise hors tension de l’ordinateur Éteindre l’ordinateur sous Windows 10 PRÉCAUTION :...
  • Page 8: Retrait Et Installation De Composants

    Retrait et installation de composants Cette section fournit des informations détaillées sur le retrait ou l'installation des composants de l'ordinateur. Outils recommandés Les procédures mentionnées dans ce document nécessitent les outils suivants : • Petit tournevis à tête plate • Tournevis Phillips nº...
  • Page 9: Installation Du Capot

    Soulevez le capot pour le retirer de l’ordinateur [3]. Installation du capot Mettez en place le capot dans l’ordinateur et faites-le glisser jusqu’à ce qu’il s’enclenche. Serrez les vis imperdables qui fixent le capot à l’ordinateur. Appliquez les procédures décrites dans la section Après une intervention dans l’ordinateur.
  • Page 10 Pour retirer la carte d’extension : Tirez sur la languette de dégagement à la base de la carte d’extension [1]. b Débranchez et soulevez la carte d’extension pour la retirer du connecteur [2]. Retrait et installation de composants...
  • Page 11: Installation De La Carte D'extension

    Installation de la carte d’extension Insérez la carte d’extension dans le connecteur situé sur la carte système. Enfoncez la carte d’extension jusqu’à ce qu’elle s’enclenche. Abaissez le loquet de la carte d’extension et appuyez dessus jusqu’à ce qu’il s’enclenche. Installez le capot. Suivez les procédures décrites dans la section Après une intervention à...
  • Page 12: Installation De La Pile Bouton

    Installation de la pile bouton Tenez la pile, le pôle positif « + » vers le haut, puis glissez-la sous les pattes de fixation du pôle positif du connecteur. Appuyez sur la pile pour l’enclencher dans le connecteur. Installez les éléments suivants : capot Suivez les procédures décrites dans la section Après une intervention à...
  • Page 13: Installation Du Cadre

    Installation du cadre Insérez les languettes du cadre dans les fentes de l’ordinateur. Appuyez sur le cadre jusqu’à ce que les languettes s’enclenchent. Installez le capot. Appliquez les procédures décrites dans la section Après une intervention dans l’ordinateur. Haut-parleur Retrait du haut-parleur Suivez les procédures décrites dans la section Avant une intervention à...
  • Page 14: Installation Du Haut-Parleur

    Installation du haut-parleur Insérez le haut-parleur dans son logement et appuyez dessus jusqu’à ce qu’il s’enclenche. Connectez le câble du haut-parleur au connecteur de la carte système. Installez les éléments suivants : le module disque dur et lecteur optique le cadre capot Suivez les procédures décrites dans la section Après une intervention à...
  • Page 15: Installation Du Commutateur D'intrusion

    Installation du commutateur d’intrusion Insérez le commutateur d’intrusion dans l’emplacement sur le châssis. Connectez le câble d’interrupteur d’intrusion à la carte système. Installez les éléments suivants : capot Suivez les procédures décrites dans la section Après une intervention à l’intérieur de l’ordinateur.
  • Page 16 Pour retirer le module de disque dur et de lecteur optique : Soulevez la languette de dégagement [1]. b En tenant la languette de dégagement, débranchez les câbles de données et d’alimentation du lecteur optique [ 2]. Glissez et soulevez le module de disque dur et de lecteur optique pour le retirer de l’ordinateur [3]. Retrait et installation de composants...
  • Page 17: Réinstallez Le Module De Disque Dur Et De Lecteur Optique

    Réinstallez le module de disque dur et de lecteur optique Branchez les câbles de données et d’alimentation sur le lecteur optique. Insérez le module de disque dur et de lecteur optique dans son logement sur l’ordinateur. Faites passer les câbles de l’assemblage de disque dur dans le clip. Faites glisser la languette de dégagement pour verrouiller le module.
  • Page 18: Lecteur Optique

    Suivez les procédures décrites dans la section Après une intervention à l’intérieur de l’ordinateur. Lecteur optique Retrait du lecteur optique Suivez les procédures décrites dans la section Avant une intervention à l’intérieur de l’ordinateur. Retirez : capot le cadre le module disque dur et lecteur optique Pour retirer le lecteur optique : Retirez les vis qui fixent le lecteur optique au module [1].
  • Page 19: Le Ssd M.2 Pcie

    le SSD M.2 PCIe Retrait du lecteur SSD M.2 PCIe Suivez les procédures décrites dans la section Avant une intervention à l’intérieur de l’ordinateur. Retirez : capot le cadre le module disque dur et lecteur optique Retrait du lecteur SSD M.2 PCIe : Tirez sur la languette bleue pour libérer le lecteur SSD M.2 PCIe.
  • Page 20: Assemblage Du Dissipateur De Chaleur

    le cadre capot Suivez les procédures décrites dans la section Après une intervention à l’intérieur de l’ordinateur. Assemblage du dissipateur de chaleur Retrait du dissipateur thermique Suivez les procédures décrites dans la section Avant une intervention à l’intérieur de l’ordinateur. Retirez : capot le cadre...
  • Page 21: Processeur

    Installez les éléments suivants : module de disque dur et de lecteur optique le cadre capot Suivez les procédures décrites dans la section Après une intervention à l’intérieur de l’ordinateur. Processeur Retrait du processeur Suivez les procédures décrites dans la section Avant une intervention à...
  • Page 22: Installation Du Processeur

    Installation du processeur Alignement du processeur avec les repères du support. Alignez le repère de la broche 1 du processeur avec le triangle situé sur le support. Placez le processeur sur le support, de sorte que les logements sur le processeur s’alignent avec les détrompeurs du support. Fermez le cadre de protection du processeur en le faisant glisser sous la vis de retenue.
  • Page 23: Lecteur De Carte Sd

    Lecteur de carte SD Retrait du lecteur de carte SD Suivez les procédures décrites dans la section Avant une intervention à l’intérieur de l’ordinateur. Retirez : capot le cadre le module disque dur et lecteur optique le disque SSD M.2 PCIe Pour retirer le lecteur de carte SD : Dégagez les câbles du bloc d’alimentation de leur clips de fixation sur le boîtier du lecteur de carte SD [1].
  • Page 24: Bloc D'alimentation

    le cadre capot Suivez les procédures décrites dans la section Après une intervention à l’intérieur de l’ordinateur. Bloc d’alimentation Retrait du bloc d’alimentation Suivez les procédures décrites dans la section Avant une intervention à l’intérieur de l’ordinateur. Retirez : capot le cadre module de disque dur et de lecteur optique Pour libérer le bloc d’alimentation :...
  • Page 25 Appuyez sur la languette de dégagement bleue [1], faites glisser le bloc d’alimentation et soulevez-le pour la retirer de l’ordinateur [2]. Retrait et installation de composants...
  • Page 26: Installation Du Bloc D'alimentation

    Installation du bloc d’alimentation Insérez le bloc d’alimentation dans le châssis et faites-le glisser vers l’arrière de l’ordinateur pour le fixer. Serrez les vis qui fixent le bloc d’alimentation à l’arrière de l’ordinateur. Acheminez les câbles du bloc d’alimentation dans les clips de fixation. Branchez les câbles d’alimentation à...
  • Page 27: Installation Du Bouton D'alimentation

    Pour retirer l’interrupteur d’alimentation : Déconnectez le câble de l’interrupteur d’alimentation de la carte système [1]. b Appuyez sur les languettes de fixation du commutateur d’alimentation et retirez ce dernier de l’ordinateur [2] [3]. Installation du bouton d'alimentation Faites glisser le module d’interrupteur d’alimentation dans le logement situé sur le châssis jusqu’à ce qu’il s’enclenche. Branchez le câble de l’interrupteur d’alimentation sur le connecteur de la carte système.
  • Page 28 dissipateur de chaleur Processeur carte d’extension module de disque dur et de lecteur optique le module de mémoire Disque SSD M.2 PCIe Lecteur de carte SD Retirez le panneau des entrées/sorties. Retirez la vis qui maintient le panneau d’E/S en place [1]. b Faites glisser et poussez le panneau d’E/S vers l’avant de l’ordinateur [2].
  • Page 29 Déconnectez de la carte système les câbles et la vis suivants : Bloc d’alimentation électrique [1] b disque dur et la vis du support du lecteur optique [2] Bloc d’alimentation électrique [3] d Ventilateur système [4] commutateur d’alimentation [5] commutateur d’intrusion [6] Retrait et installation de composants...
  • Page 30 Pour retirer la carte système : Retirez les vis qui fixent la carte système à l'ordinateur (1). b Faites glisser et soulevez la carte système hors du l’ordinateur [2]. Retrait et installation de composants...
  • Page 31: Installation De La Carte Système

    Installation de la carte système Maintenez la carte système par les bords et alignez-la avec l’arrière de l’ordinateur. Abaissez la carte système dans l’ordinateur jusqu’à ce que les connecteurs à l’arrière de la carte système s’alignent avec les logements du châssis et que les trous des vis de la carte système s’alignent avec les picots de l’ordinateur. Vissez la carte système à...
  • Page 32: Caractéristiques De La Carte Système

    dissipateur de chaleur le cadre capot Suivez les procédures décrites dans la section Après une intervention à l’intérieur de l’ordinateur. Caractéristiques de la carte système Connecteur PCI-e x16 (emplacement 2) Connecteur PCI-e x1 (emplacement 1) Connecteur de carte fille VGA Connecteur du processeur (CPU) Connecteur d’alimentation CPU (ATX_CPU) Connecteur du commutateur d'intrusion...
  • Page 33: Technologies Et Composants

    Technologies et composants Processeurs Les systèmes Optiplex 3050 sont équipés de processeurs Intel de 6e et 7e génération. REMARQUE : La vitesse d’horloge et les performances varient en fonction de la charge de travail et d’autres variables. Jusqu’à 8 Mo de mémoire cache selon le type de processeur.
  • Page 34: Options D'affichage

    Développez Adaptateur d’affichage. Téléchargement de pilotes Allumez l'ordinateur. Rendez-vous sur Dell.com/support. Cliquez sur Product Support (Support produit), entrez le numéro de série de votre ordinateur et cliquez sur Submit (Envoyer). REMARQUE : Si vous ne disposez pas du numéro de série, utilisez la fonction de découverte automatique ou recherchez manuellement le modèle de votre ordinateur.
  • Page 35: Vérification De La Mémoire Système Sous Windows 10 Et Windows 7

    Allumez ou redémarrez votre ordinateur. Effectuez l’une des actions suivantes après que le logo Dell s’affiche : • Avec clavier : appuyez sur F2 jusqu’à affichage de la configuration du BIOS. Pour entrer dans le menu de sélection des options de démarrage, appuyez sur F12.
  • Page 36: Usb 3.0/Usb 3.1 Génération 1 (Superspeed Usb)

    Tableau 1. Évolution de l’USB Type Débit des données Catégorie Année d’apparition USB 3.0 / USB 3.1 Gen 1 5 Gbit/s Super Speed 2010 USB 2.0 480 Mbits/s Haut débit 2000 USB 1.1 12 Mbits/s Plein débit 1998 USB 1.0 1,5 Mbits/s Faible débit 1996...
  • Page 37: Applications

    Avec les exigences actuelles, en constante augmentation, en matière de transferts de données avec du contenu vidéo haute définition, de périphériques de stockage d'une capacité se chiffrant en téraoctets, d'appareils photo numériques, etc., le débit de l'USB 2.0 risque d'être insuffisant.
  • Page 38: Hdmi 1.4

    connexions permettant de transporter des données reçues et transmises indépendamment, qui entrent en contact uniquement lorsque le système est connecté à une connexion USB SuperSpeed appropriée. Windows 8/10 offre une prise en charge native des contrôleurs USB 3.1 Génération 1. Cela diffère des versions précédentes de Windows, qui exigent toujours des pilotes distincts pour les contrôleurs USB 3.0/USB 3.1 Génération 1.
  • Page 39 • HDMI prend en charge les communications entre la source vidéo (lecteur de DVD, par exemple) et la TV numérique Technologies et composants...
  • Page 40: System Setup (Configuration Du Système)

    La séquence d’amorçage permet d’ignorer l’ordre des périphériques de démarrage défini par la configuration du système et de démarrer directement depuis un périphérique donné (lecteur optique ou disque dur, par exemple). Au cours de l’autotest de démarrage (POST), lorsque le logo Dell s’affiche, vous pouvez effectuer les opérations suivantes : •...
  • Page 41: Mot De Passe Système Et De Configuration

    REMARQUE : Pour la plupart des options de configuration du système, les modifications que vous apportez sont enregistrées, mais elles ne sont appliquées qu'au redémarrage de l'ordinateur. Tableau 2. Touches de navigation Touches Navigation Flèche du haut Permet de revenir au champ précédent. Flèche du bas Permet de passer au champ suivant.
  • Page 42: Suppression Ou Modification D'un Mot De Passe Système Et/Ou De Configuration

    • Seuls les caractères spéciaux suivants sont valides : espace, (”), (+), (,), (-), (.), (/), (;), ([), (\), (]), (`). Saisissez le mot de passe système que vous avez saisi précédemment dans le champ Confirme new password (Confirmer le mot de passe) et cliquez sur OK.
  • Page 43 Option Description • Processor Information (informations processeur) : affiche type de processeur, nombre de coeurs, ID processeur, vitesse horloge en cours, vitesse horloge minimale, vitesse horloge maximale, Cache L2 processeur, Cache L3 processeur, capacité HT, et technologie 64 bits. • Device Information (informations sur l’appareil) : affiche SATA-0, SATA-1, SATA-2, SATA-4, M.2 PCIe SSD-0, LOM MAC Address, Video Controller (contrôleur vidéo) et Audio Controller (contrôleur audio).
  • Page 44 Option Description Smart Reporting Ce champ contrôle si des erreurs de disque dur pour les disques intégrés sont rapportées pendant le démarrage du système. L’option Enable Smart Reporting (Activer la création de rapports SMART) est désactivée par défaut. USB Configuration Permet d’activer ou de désactiver le contrôleur USB intégré...
  • Page 45 Option Description • Reboot Bypass (Ignorer redémarrage) : ignore les invites de mot de passe lors des redémarrages (démarrages à chaud). REMARQUE : Le système demande toujours le mot de passe du système et du disque dur interne lors de la mise sous tension (démarrage à froid). En outre, le système demande toujours le mot de passe de toute baie de disque dur présente.
  • Page 46 Tableau 7. Secure Boot (Démarrage sécurisé) Option Description Secure Boot Enable Permet d’activer ou de désactiver Secure Boot (Démarrage sécurisé). • Disable (mise hors service) • Enable (activation) Expert key Management Permet de manipuler les bases de données de clés de sécurité uniquement si le système est en mode personnalisé.
  • Page 47 Options : • Tous • • • Intel SpeedStep Permet d'activer ou de désactiver le mode Intel SpeedStep du processeur. Enable Intel SpeedStep (Activer Intel SpeedStep) activé par défaut. C States Control Permet d’activer ou de désactiver les états de veille supplémentaires du processeur.
  • Page 48 Option Description • LAN Only (LAN uniquement) : permet au système d’être mis sous tension par des signaux LAN spéciaux. • LAN with PXE Boot (LAN avec amorçage PXE) : un paquet est envoyé au système en état S4 ou S5, lui permettant de sortir de la veille et de lancer immédiatement un amorçage PXE. •...
  • Page 49: Mise À Jour Du Bios Dans Windows

    Si BitLocker est activé, il doit être interrompu avant la mise à jour du BIOS du système, puis réactivé lorsque la mise à jour du BIOS est terminée. Redémarrez l'ordinateur. Rendez-vous sur Dell.com/support. • Entrez le Service Tag (Numéro de service) ou le Express Service Code (Code de service express), puis cliquez sur Submit (Envoyer).
  • Page 50: Activer La Mise Sous Tension Intelligente

    Sélectionnez le mode de téléchargement privilégié dans Please select your download method below window (Sélectionner le mode de téléchargement dans la fenêtre ci-dessous) et cliquez sur Download File (Télécharger le fichier). La fenêtre File Download (Téléchargement de fichier) s’affiche. Cliquez sur Save (Enregistrer) pour enregistrer le fichier sur l’ordinateur. Cliquez sur Run (Exécuter) pour installer les paramètres BIOS actualisés sur l’ordinateur.
  • Page 51: Logiciel

    • Lecteur RDVD (en option) Téléchargement des pilotes graphiques Allumez l'ordinateur. Rendez-vous sur Dell.com/support. Cliquez sur Product Support (Assistance produit), saisissez le numéro de service de votre ordinateur et cliquez sur Submit (Envoyer). REMARQUE : Si vous ne disposez pas du numéro de série, utilisez la fonction de découverte automatique ou recherchez manuellement le modèle de votre ordinateur.
  • Page 52: Pilotes De Chipset (Jeu De Puces) Intel

    Sélectionnez le système d’exploitation installé sur votre ordinateur. Faites défiler la page vers le bas, développez Chipset (jeu de puces), et sélectionnez votre pilote de chipset. Cliquez sur Télécharger le fichier pour télécharger la dernière version du pilote de chipset pour votre ordinateur. Une fois le téléchargement terminé, accédez au dossier où...
  • Page 53 Tableau 18. Pilotes Intel HD Graphics Avant l'installation Après l'installation Logiciel...
  • Page 54: Dépannage De L'ordinateur

    Dépannage de l'ordinateur Vous pouvez dépanner l’ordinateur en utilisant les indicateurs, tels que les voyants de diagnostic et les messages d’erreur, se manifestant lors de son utilisation. Codes de voyants de diagnostics d’alimentation Tableau 19. Codes de voyants de diagnostics d’alimentation État du voyant d’alimentation Cause possible Instructions de dépannage...
  • Page 55: Messages D'erreur De Diagnostics

    DISK C: FAILED INITIALIZATION L’initialisation du disque dur a échoué. Exécutez les tests de disque dur dans Dell Diagnostics. DRIVE NOT READY Le fonctionnement requiert la présence d’un disque dur dans la baie pour pouvoir continuer. Installez un disque dur dans la baie d’unité...
  • Page 56 Exécutez le test de touche bloquée dans Dell Diagnostics. LICENSED CONTENT IS NOT ACCESSIBLE IN Dell MediaDirect ne parvenant pas à vérifier les restrictions DRM MEDIADIRECT (gestion des droits numériques) sur le fichier, la lecture du fichier est impossible.
  • Page 57 SHUTDOWN FAILURE Une puce de la carte système présente peut-être un dysfonctionnement. Exécutez les tests de l’ensemble du système dans Dell Diagnostics. Si le message réapparaît, contactez Dell. TIME-OF-DAY CLOCK LOST POWER Les paramètres de configuration du système sont corrompus.
  • Page 58: Messages D'erreur Du Système

    [nnnn]. For help in fois de suite à cause de la même erreur. resolving this problem, please note this checkpoint and contact Dell Technical Support. (Alerte ! De précédentes tentatives d'amorçage de ce système ont échoué au point de contrôle [nnnn].
  • Page 59 Message système Description normal operating range. Dell recommends that you back up your data regularly. A parameter out of range may or may not indicate a potential hard drive problem (ATTENTION – Le SYSTÈME D’AUTO-SURVEILLANCE du disque dur a signalé qu’un paramètre se situe hors de sa plage normale de fonctionnement.
  • Page 60: Spécifications Techniques

    Spécifications techniques REMARQUE : Les offres proposées peuvent dépendre de la région. Pour plus d’informations sur la configuration de votre ordinateur : • Windows 10, cliquez ou appuyez sur Start (Démarrer) > Settings (Paramètres) > System (Système) > About (À propos). Sujets : •...
  • Page 61: Caractéristiques Vidéo

    Fonctionnalité Spécification Contrôleur Codec audio haute définition Realtek ALC3234 (intégré, prend en charge le multi-streaming) Haut-parleur Haut-parleurs stéréo USB Dell AX210CR (en option), haut-parleurs externes AC411 (en option), barre de son AC511 (intégré) (en option) Amplificateur de Intégrée haut-parleur interne Caractéristiques de communication...
  • Page 62: Caractéristiques Des Ports Et Connecteurs

    Fonctionnalité Spécification Lecteur optique un lecteur ultra plat Caractéristiques des ports et connecteurs Tableau 22. Ports et connecteurs Fonctionnalité Spécification Ports I/O avant Prise jack audio universelle USB 3.1 Gen 1 Deux USB 2.0 Deux Ports I/O arrière USB 3.1 Gen 1 Deux USB 2.0 Deux...
  • Page 63: Caractéristiques Des Commandes Et Des Voyants Lumineux

    Caractéristiques des commandes et des voyants lumineux Fonctionnalité Spécification Voyant du bouton Voyant blanc — blanc fixe, indique le fonctionnement. Blanc clignotant, indique que l'ordinateur est en veille. d'alimentation Voyant d'activité du Voyant blanc — clignotant blanc, indique que l'ordinateur lit ou écrit des données sur le disque dur. disque dur Panneau arrière : Voyant d'intégrité...
  • Page 64 Niveau de G2 ou inférieur, selon la norme ANSI/ISA-S71.04-1985 contaminants atmosphériques Spécifications techniques...
  • Page 65: Contacter Dell

    Dell. Dell propose diverses options d'assistance et de maintenance en ligne et téléphonique. Ces options varient en fonction du pays et du produit et certains services peuvent ne pas être disponibles dans votre région. Pour contacter le service commercial, technique ou client de Dell : Rendez-vous sur Dell.com/support.
