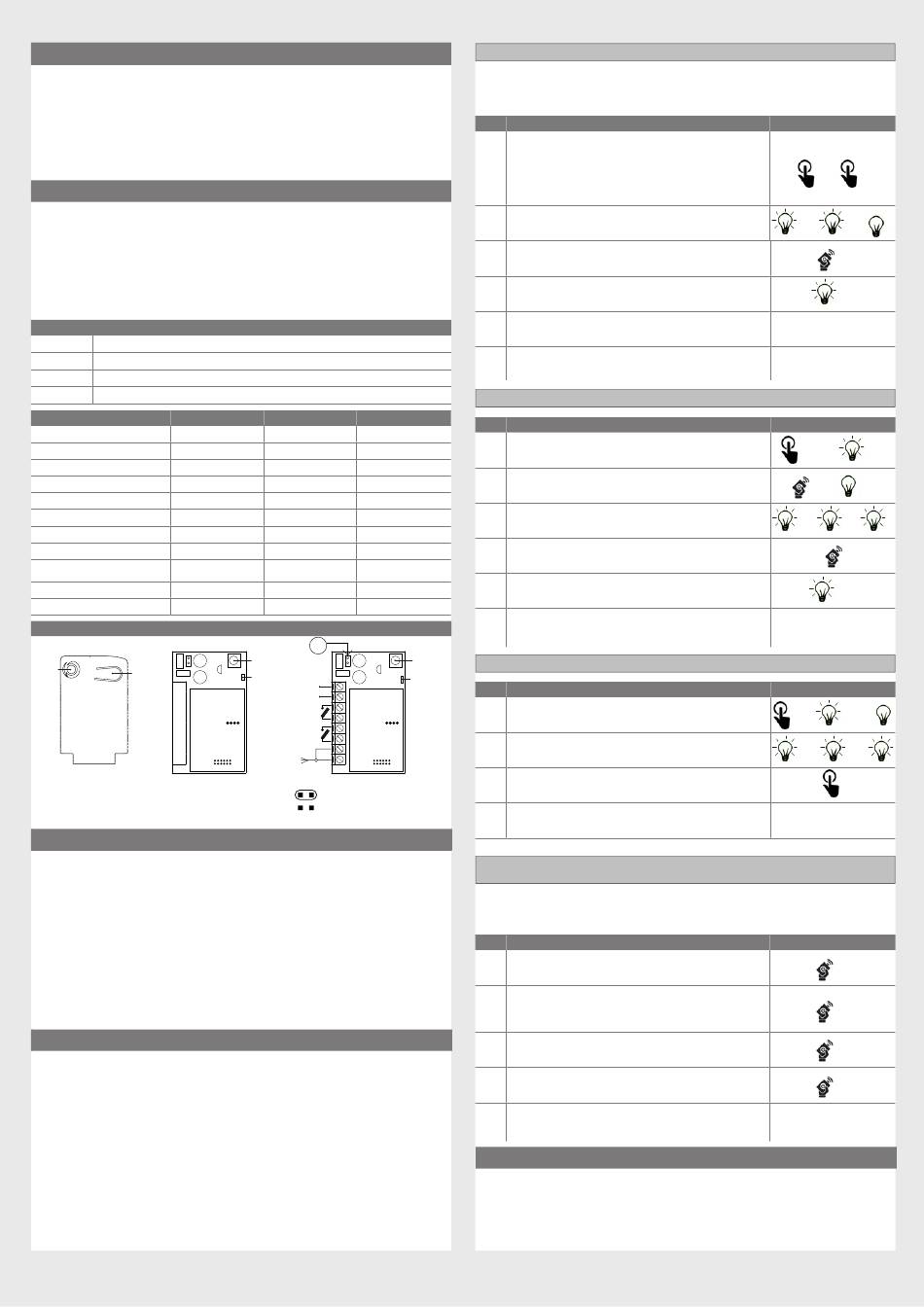

1 - AVISOS SOBRE A SEGURANÇA
ATENÇÃO – para a segurança das pessoas é importante respeitar
estas instruções e conservá-las para utilizações futuras.
Ler com atenção as instruções antes de instalar. O projeto e o fabrico dos dispositivos
que compõem o produto e as informações presentes neste manual respeitam as nor-
mas vigentes sobre segurança. Porém, a instalação ou a programação inadequada
podem causar feridas graves às pessoas que fazem o trabalho e às que utilizarão o
sistema. Por este motivo, durante a instalação, é importante seguir com atenção todas
as instruções deste manual.
2 - DESCRIÇÃO DO PRODUTO
RECETORES RÁDIO
Os recetores rádio Key Automation são recetores de 4 saídas para unidades com
conector SSQ (RX4/RX4K), com conector Molex (RXI23), com placa de terminais
externa (RXM23). Os recetores aceitam transmissores de código fixo ou transmisso-
res de código variável.
Atenção: qualquer outra utilização diferente da descrita e em condições am-
bientais que não respeitem as indicadas neste manual deve ser considerada
imprópria e proibida.
CÓDIGO
DESCRIÇÃO
RX4
Recetor de encaixe 4 saídas, 433.92 MHz. Memória máxima 200 códigos
RX4K
Recetor de encaixe 4 saídas, 433.92 MHz. Memória máxima 1000 códigos
RXI23
Recetor de encaixe 2 saídas 433.92 MHz. Memória máxima 200 códigos
RXM23
Recetor externo 2
saídas
CARACTERÍSTICAS TÉCNICAS
900RX4 / RX4K
Decodificação
FIX/ROLLING
Compatibilidade transmissores
SUB/ORION
Frequência
433.92 MHz
Alimentação
Consumo de repouso
12 m A
Consumo max
15 m A
Impedância de entrada
Saídas
Saídas do relé
Sensibilidade
-108 dB
Temperatura de funcionamento
-20°+55° C
PRINCIPAIS COMPONENTES
LED
TECLA
RX4/RX4K
RXI23
3 - CONTROLOS PRELIMINARES
ATENÇÃO – antes de instalar o produto, verificar e controlar os pontos indicados
a seguir:
• Verificar se a superfície na qual o dispositivo será fixado é sólida e se não permite vibrações.
• Utilizar ligações elétricas adequadas às correntes necessárias.
• Verificar se a alimentação respeita os valores das características técnicas.
• Ligar uma antena tipo ANTS433; sem antena o alcance reduz-se a poucos metros.
A antena deve ser instalada na posição mais alta possível e se houver estruturas
metálicas ou em betão armado deve ser instalada acima das mesmas. O cabo da
antena deve ser de tipo RG58 com comprimento máximo igual a 10 m.
• Se não for possível instalar uma antena, é possível melhorar ligeiramente o alcance
através da ligação de um fio elétrico que deve ser mantido esticado.
4 - INSTALAÇÃO DO PRODUTO
Ligar o recetor rádio com a alimentação desligada e, para os modelos RX4/
RX4K, controlar o sentido de posicionamento de acordo com as instruções da
unidade em que o recetor será encaixado.
Atenção: em algumas unidades, a tampa do modelo RX4 deve ser retirada.
Seguir as instruções da respetiva unidade.
O primeiro radiocomando posicionado define o tipo de codificação (código fixo
ou código variável). Ao ser ligado, o recetor emite um certo número de sinais
intermitentes para indicar a codificação dos radiocomandos memorizados:
• 1 sinal intermitente longo = memória vazia
• 2 sinais intermitentes rápidos = código fixo
• 3 sinais intermitentes rápidos = código variável
433.92 MHz. Memória máxima 200 códigos
900RXI23
900RXM23
FIX/ROLLING
FIX/ROLLING
SUB/ORION
SUB/ORION
433.92 MHz
433.92 MHz
5 Vdc
Vac/ (Vdc) 12/ (24)
Vac/ (Vdc) 12/ (24)
18 m A
44 m A
50 Ω
50 Ω
4
2
24 Vdc, 1 A MAX,
24 Vdc, 1 A MAX,
-
NORM. ABERTO
NORM. ABERTO
-108 dB
-20°+55° C
-20°+55° C
J1
TECLA
LED
+ (~)
12/24
Vac/Vdc
- (~)
OUT 1
OUT 2
RXM23
J1:
= 12 Vac/Vdc
= 24Vac/Vdc
OUT1-OUT2= saída monoestável impulsiva
4.1 MEMORIZAÇÃO DE UM RADIOCOMANDO
ATENÇÃO: Ativando a fase de memorização, qualquer transmissor no campo
de receção pode ser memorizado. Para reduzir o alcance do recetor desligar
temporariamente a antena.
FASE DESCRIÇÃO
Premir e libertar o botão do recetor um número de vezes
igual ao número da saída que se deseja ativar: 1 vez
para a saída 1, 2 vezes para a saída 2 etc.
1
Para informações sobre a função ativada pela saída do
recetor, consultar o manual da unidade ou do dispositivo
em que o recetor será instalado
O Led no recetor emite um número de sinais inter-
2
mitentes correspondente à saída selecionada com
intervalos de 1 segundo
Dentro de 7 segundos, premir durante pelo menos
3
2 segundos a tecla do radiocomando que se deseja
memorizar
Se a memorização for concluída, o recetor emitirá um
4
sinal intermitente longo
Para memorizar um outro radiocomando na mesma
5
saída, repetir o ponto 3
Depois de 7 segundos de inatividade o recetor sai
Obs.
automaticamente da fase de programação
4.2 ELIMINAÇÃO DE UM RADIOCOMANDO
FASE DESCRIÇÃO
Premir a tecla do recetor até quando se acender o
1
LED (cerca de 3 segundos)
Dentro de 7 segundos premir uma tecla do radioco-
2
mando que se deseja eliminar até quando o LED no
recetor se apagar. Libertar a tecla do radiocomando
18 m A
Cerca de 1 segundo após libertar a tecla, o LED no
44 m A
3
recetor fica intermitente
50 Ω
2
4
Confirmar a eliminação premindo o botão do RX
Se a eliminação for concluída, o recetor emitirá 1 sinal
-108 dB
5
intermitente longo
Depois de 7 segundos de inatividade o recetor sai
Obs.
automaticamente da fase de eliminação
TECLA
4.3 ELIMINAÇÃO DE TODA A MEMÓRIA DO RECETOR
LED
FASE DESCRIÇÃO
Premir e manter premido o botão do recetor até quan-
1
do se acender o LED (cerca de 3 segundos) e depois
se apagar (cerca de 3 segundos). Libertar a tecla
Cerca de 1 segundo após libertar a tecla, o LED no
2
recetor fica intermitente
Premir a tecla do recetor na altura do terceiro sinal
3
intermitente
Se a eliminação for concluída, o recetor emitirá 1 sinal
4
intermitente longo
4.4 MEMORIZAÇÃO À DISTÂNCIA DE UM RADIOCOMANDO
COM RADIOCOMANDO JÁ MEMORIZADO
É possível memorizar um transmissor sem aceder ao recetor. É necessário
ter um transmissor já memorizado e seguir as instruções abaixo.
O procedimento de cópia à distância deve ser feito na área de alcance do recetor.
FASE DESCRIÇÃO
Premir durante pelo menos 5 segundos a tecla do
1
novo radiocomando que se deseja memorizar
Premir durante pelo menos 3 segundos a tecla do
velho radiocomando que se deseja copiar (se a
2
fase anterior 1 foi concluída o automatismo não se
movimenta)
Premir durante pelo menos 3 segundos a tecla do
3
novo radiocomando que se deseja memorizar
Premir durante pelo menos 3 segundos a tecla do vel-
4
ho radiocomando que se deseja copiar para confirmar
e sair da fase de programação
Depois de 7 segundos de inatividade o recetor sai
Obs.
automaticamente da fase de programação
5 - ENSAIO E COLOCAÇÃO EM SERVIÇO
O sistema pode ser colocado em serviço após o ensaio feito por um técnico qualificado
que deve realizar os testes previstos pela norma de referência de acordo com os riscos
presentes, verificando que sejam respeitadas as normas aplicáveis.
EXEMPLO
+
+ 1s
+1s
2s
3s
EXEMPLO
(>3s)->
->
0,5s
0,5s
3s
EXEMPLO
(>3s)->
(>3s)->
(1s)+
(1s)+
EXEMPLO
>5s
>3s
>3s
>3s
