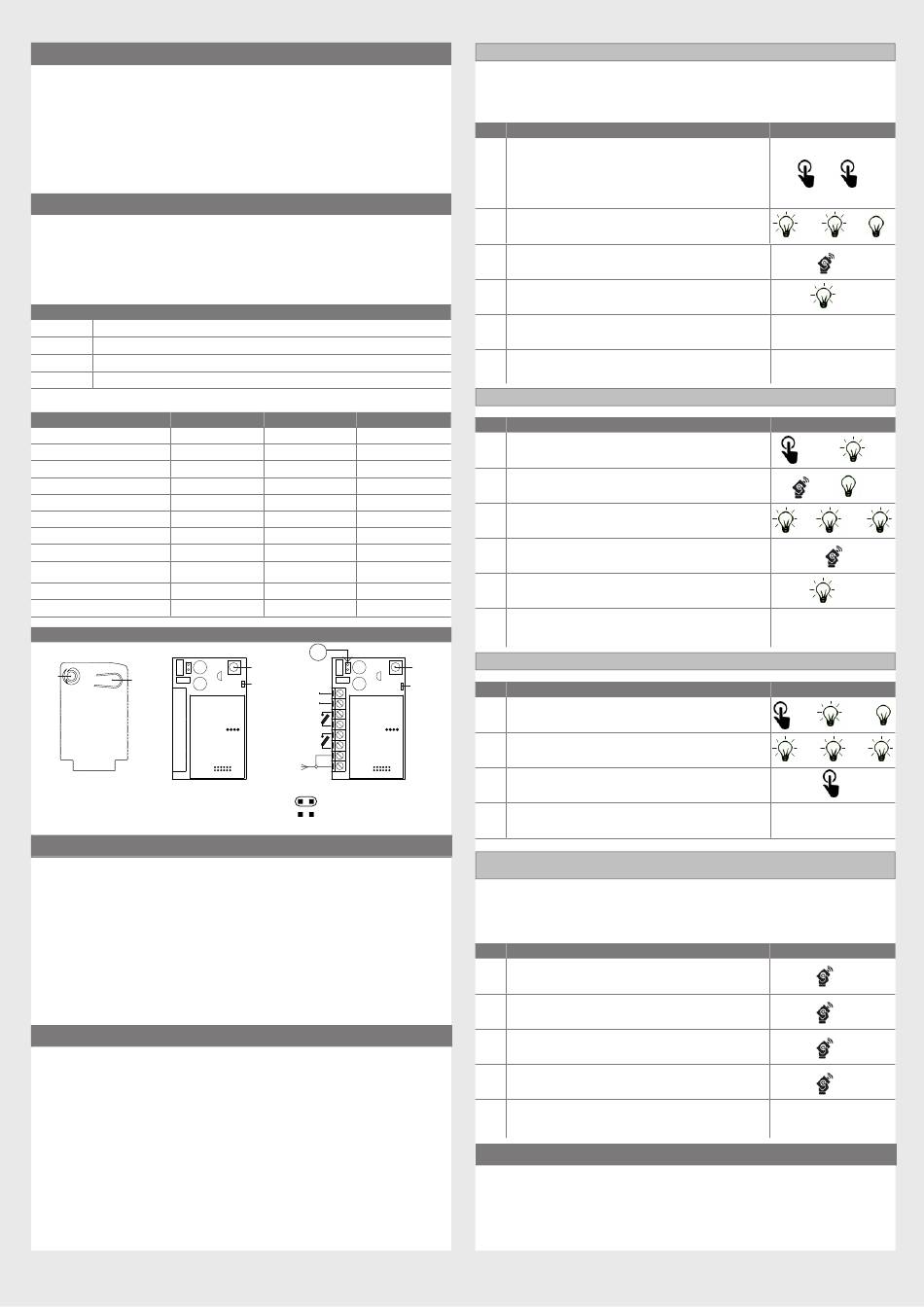

1 - AVVERTENZE PER LA SICUREZZA
ATTENZIONE – per la sicurezza delle persone è importante rispettare
queste istruzioni e conservarle per utilizzi futuri.
Leggere attentamente le istruzioni prima di eseguire l'installazione. La progettazione e la
fabbricazione dei dispositivi che compongono il prodotto e le informazioni contenute nel
presente manuale rispettano le normative vigenti sulla sicurezza. Ciò nonostante un'in-
stallazione e una programmazione errata possono causare gravi ferite alle persone che
eseguono il lavoro e a quelle che useranno l'impianto. Per questo motivo, durante l'instal-
lazione, è importante seguire attentamente tutte le istruzioni riportate in questo manuale.
2 - INTRODUZIONE AL PRODOTTO
RICEVENTI RADIO
Le riceventi radio Key Automation sono riceventi a 4 uscite per centrali con connettore
SSQ (RX4/RX4K), con connettore Molex (RXI23), con morsettiera esterna (RXM23). Le
riceventi accettano trasmettitori a codice fisso o trasmettitori a codice variabile.
Attenzione: qualsiasi altro uso diverso da quello descritto e in condizioni ambientali
diverse da quelle riportate in questo manuale è da considerarsi improprio e vietato.
CODICE DESCRIZIONE
RX4 Ricevente a innesto 4 uscite, 433.92 MHz. Memoria massima 200 codici
RX4K Ricevente a innesto 4 uscite, 433.92 MHz. Memoria massima 1000 codici
RXI23 Ricevente a innesto 2 uscite 433.92 MHz. Memoria massima 200 codici
RXM23 Ricevente esterna 2 uscite 433.92 MHz. Memoria massima 200 codici
CARATTERISTICHE TECNICHE 900RX4 / RX4K
Decodifica FIX/ROLLING
Compatibilità trasmettitori SUB/ORION
Frequenza 433.92 MHz
Alimentazione 5 Vdc
Assorbimento a riposo 12 m A
Assorbimento massimo 15 m A
Impedenza di ingresso
Uscite
Uscite relè
Sensibilità -108 dB
Temperatura di funzionamento -20°+55° C
PRINCIPALI COMPONENTI
LED
TASTO
RX4/RX4K RXI23
3 - VERIFICHE PRELIMINARI
ATTENZIONE – prima di installare il prodotto verificare e controllare i seguenti punti:
• Verificare che la superficie su cui fissare il dispositivo sia solida e non pemetta vibrazioni
• Utilizzare collegamenti elettrici adeguati alle correnti richieste
• Verificare che l'alimentazione rispetti i valori delle caratteristiche tecniche
• Collegare un'antenna tipo ANTS433; senza antenna la portata si riduce a pochi metri.
L'antenna deve essere installata più in alto possibile e in presenza di strutture
metalliche o cemento armato va installata al di sopra di queste. Il cavo dell'antenna
deve essere di tipo RG58 con lunghezza massima di 10 m.
• Se non fosse possibile installare un'antenna si può migliorare la portata discretamente
collegando un filo elettrico mantenendolo disteso.
4 - INSTALLAZIONE DEL PRODOTTO
Collegare la ricevente radio in assenza di alimentazione e per i modelli RX4/RX4K
controllare il verso di inserimento seguendo le istruzioni della centrale su cui la
ricevente va innestata.
Attenzione: in alcune centrali il coperchio del modello RX4 va rimosso. Seguire le
istruzioni della centrale di riferimento.
Il primo radiocomando inserito decide il tipo di codifica (codice fisso o codice
variabile). All'accensione la ricevente emette un numero di lampeggi per indicare
la codifica dei radiocomandi memorizzati:
• 1 lampeggio lungo = memoria vuota
• 2 lampeggi veloci = codice fisso
• 3 lampeggi veloci = codice variabile
900RXI23 900RXM23
FIX/ROLLING FIX/ROLLING
SUB/ORION SUB/ORION
433.92 MHz 433.92 MHz
Vac/ (Vdc) 12/ (24) Vac/ (Vdc) 12/ (24)
18 m A
44 m A
50 Ω 50 Ω
4 2
24 Vdc, 1 A MAX, 24 Vdc, 1 A MAX,
-
NORM. APERTO NORM. APERTO
-108 dB
-20°+55° C -20°+55° C
J1
TASTO
LED
+ (~)
12/24
- (~) Vac/Vdc
OUT 1
OUT 2
RXM23
J1: = 12 Vac/Vdc
= 24Vac/Vdc
OUT1-OUT2= uscita monostabile impulsiva
4.1 MEMORIZZAZIONE DI UN RADIOCOMANDO
ATTENZIONE: Attivando la fase di memorizzazione qualsiasi trasmettitore nel campo
di ricezione può essere memorizzato. Per ridurre la portata della ricevente scollegare
temporaneamente l'antenna.
FASE DESCRIZIONE
Premere e rilasciare il pulsante della ricevente per un
numero di volte uguale all'uscita che si vuole attivare: 1
volta per l'uscita 1, 2 volte per l'uscita 2, ecc...
1
Per conoscere la funzione attivata dall'uscita della
ricevente fare riferimento al manuale della centrale o
dispositivo su cui la ricevente verrà installata
Il LED sul ricevitore effettua un numero di lampeggi
2 corrispondente all'uscita selezionata intervallati da una
pausa di 1 secondo
Entro 7 secondi premere per almeno 2 secondi il tasto del
3
radiocomando che si vuole memorizzare
Se la memorizzazione è andata a buon fine la ricevente
4
emetterà un lampeggio lungo
Per memorizzare un altro radiocomando sulla stessa
5
uscita ripetere il punto 3
Dopo 7 secondi di inattività la ricevente esce
Nota
automaticamente dalla fase di programmazione
4.2 CANCELLAZIONE DI UN RADIOCOMANDO
FASE DESCRIZIONE
Premere il pulsante della ricevente fino a quando si
1
accende il LED (circa 3 secondi)
Entro 7 secondi premere un tasto del radiocomando che
2 si vuole cancellare fino a quando il LED sulla ricevente si
spegne. Rilasciare il tasto del radiocomando
18 m A
Dopo circa 1 secondo dal rilascio del tasto il LED sulla
44 m A
3
ricevente comincia a lampeggiare
50 Ω
Confermare la cancellazione premendo il pulsante del
2
4
RX
Se la cancelllazione è andata a buon fine la ricevente
-108 dB 5
emetterà 1 lampeggio lungo
Dopo 7 secondi di inattività la ricevente esce
Nota
automaticamente dalla fase di cancellazione
4.3 CANCELLAZIONE DI TUTTA LA MEMORIA DELLA RICEVENTE
TASTO
LED
FASE DESCRIZIONE
Premere e mantenere premuto il pulsante della ricevente
1 fino a quando si accende il LED (circa 3 secondi) e poi si
spegne (circa 3 secondi). Rilasciare il tasto.
Dopo circa 1 secondo dal rilascio del tasto il LED sulla
2
ricevente inizia a lampeggiare.
Premere il tasto della ricevente in corrispondenza del terzo
3
lampeggio
Se la cancelllazione è andata a buon fine la ricevente
4
emetterà 1 lampeggio lungo
4.4 MEMORIZZAZIONE A DISTANZA DI UN RADIOCOMANDO
CON RADIOCOMANDO GIÀ IN MEMORIA
É possibile memorizzare un trasmettitore senza accedere al ricevitore. É necessario
disporre di un trasmettitore precedentemente memorizzato e seguire la procedura
sottoindicata.
La procedura di copia a distanza deve essere eseguita nell'area servita della ricevente.
FASE DESCRIZIONE
Premere per almeno 5 secondi il tasto del nuovo
1
radiocomando che si vuole memorizzare
Premere per almeno 3 secondi il tasto del vecchio
2 radiocomando che si vuole copiare (se la precendente
fase 1 è andata a buon fine l'automazione non si muove)
Premere per almeno 3 secondi il tasto del nuovo
3
radiocomando che si vuole memoirzzare
Premere per almeno 3 secondi il tasto del vecchio
4 radiocomando che si vuole copiare per confermare ed
uscire dalla fase di programmazione
Dopo 7 secondi di inattività la ricevente esce
Nota
automaticamente dalla fase di programmazione
5 - COLLAUDO E MESSA IN SERVIZIO
L'impianto può essere messo in servizio dopo il collaudo di un tecnico qualificato che deve
effettuare le prove richieste dalla normativa di riferimento in funzione dei rischi presenti,
verificando il rispetto di quanto previsto dalle normative dell'applicazione.
