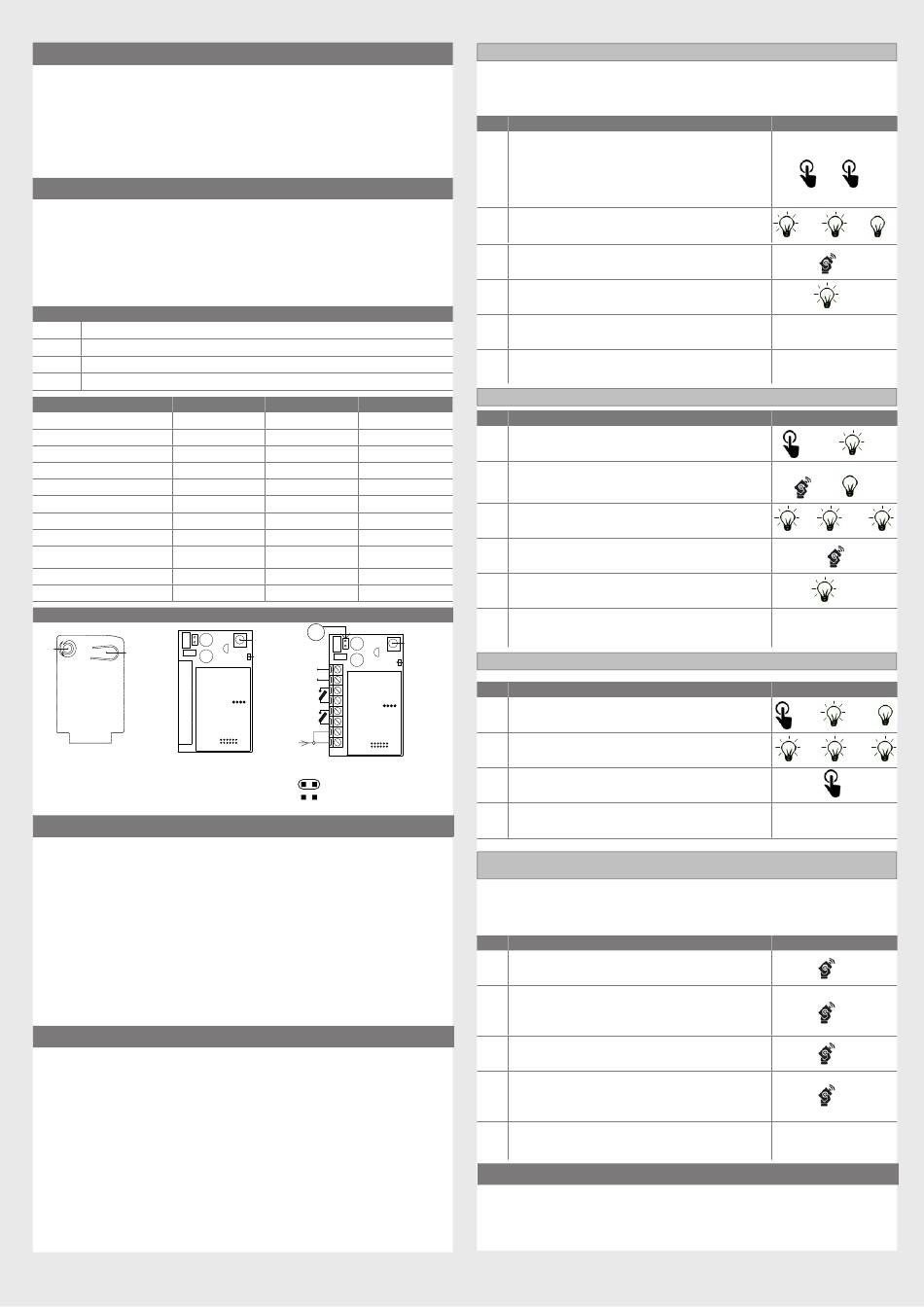

PL
1 - UWAGI DOTYCZĄCE BEZPIECZEŃSTWA
UWAGA – aby zapewnić bezpieczeństwo osób należy stosować się
do niniejszej instrukcji i zachować ją do użytku w przyszłości.
Przed przystąpieniem do instalacji zapoznać się uważnie z treścią instrukcji. Pro-
cesy projektowania i produkcji urządzeń wchodzących w skład produktu, jak też in-
formacje zawarte w niniejszej instrukcji, spełniają wymogi obowiązujących przepisów
bezpieczeństwa. Pomimo tego nieprawidłowa instalacja oraz błędne programowanie
mogą spowodować poważne obrażenia osób wykonujących pracę lub eksploatujących
instalację. Dlatego też podczas instalacji należy rygorystycznie stosować się do
wszelkich zaleceń podanych w niniejszej instrukcji.
2 - INFORMACJE OGÓLNE DOTYCZĄCE PRODUKTU
ODBIORNIKI RADIOWE
Odbiorniki radiowe Key Automation są odbiornikami posiadającymi 4 wyjścia do
centrali ze złączem SSQ (RX4/RX4K), ze złączem Molex (RXI23), z zewnętrzna listwą
zaciskową (RXM23). Odbiorniki akceptują nadajniki z kodem stałym lub nadajniki z
kodem zmiennym.
Uwaga: zabrania się używania produktu do celów innych, niż opisane w ni-
niejszej instrukcji oraz w warunkach środowiskowych innych, niż określone dla
danego produktu.
KOD
OPIS
RX4
Odbiornik wewnętrzny 4 wyjścia, 433.92 MHz. Maksymalna pojemność pamięci 200 kodów
RX4K
Odbiornik wewnętrzny 4 wyjścia, 433.92 MHz. Maksymalna pojemność pamięci 1000 kodów
RXI23
Odbiornik wewnętrzny 2 wyjścia 433.92 MHz. Maksymalna pojemność pamięci 200 kodów
RXM23
Odbiornik zewnętrzny 2 wyjścia 433.92 MHz. Maksymalna pojemność pamięci 200 kodów
DANE TECHNICZNE
900RX4 / RX4K
Dekodowanie
FIX/ROLLING
Kompatybilność nadajników
SUB/ORION
Częstotliwość
433.92 MHz
Zasilanie
Pobór prądu w spoczynku
12 m A
Pobór prądu max
15 m A
Impedancja wejścia
Wyjścia
Wyjścia przekaźnika
Czułość
-108 dB
Temperatura pracy
-20°+55° C
GŁÓWNE KOMPONENTY
LED
PRZYCISK
RX4/RX4K
RXI23
3 - KONTROLE WSTĘPNE
UWAGA – przed zainstalowaniem produktu wykonać następujące kontrole i za-
lecenia:
• Sprawdzić, czy powierzchnia przeznaczona do zamocowania produktu jest solidna i
czy nie przenosi drgań.
• Używać podłączeń elektrycznych dostosowanych do wymaganych wartości prądu.
• Sprawdzić, czy zasilanie posiada wartości określone w parametrach technicznych.
• Podłączyć antenę typu ANTS433; bez użycia anteny zasięg zostaje ograniczony do
kilku metrów.
Antenę należy zamontować na najwyższej możliwej wysokości. W przypadku
występowania konstrukcji metalowych lub ze zbrojonego betonu, antenę należy
zamontować powyżej tych elementów. Przewód elektryczny anteny
powinien być typu RG58 i posiadać maksymalną długość 10 m.
• Jeżeli nie można zamontować anteny, zasięg można zwiększyć poprzez
podłączenie i rozciągnięcie przewodu elektrycznego.
4 - INSTALACJA PRODUKTU
Podłączyć odbiornik radiowy bez doprowadzania zasilania. W przypadku
modeli RX4/RX4K sprawdzić kierunek wprowadzania, stosując się do instrukcji
dotyczącej centrali, na której montowany jest odbiornik.
Uwaga: w przypadku niektórych centrali należy usunąć pokrywę modelu RX4.
Stosować się do instrukcji dołączonej do odpowiedniej centrali.
Pierwszy wprowadzony pilot decyduje o rodzaju kodowania (kod stały lub kod
zmienny). Po włączeniu odbiornika pojawia się na nim określona sekwencja
mignięć, informując o rodzaju kodowania zapisanych w pamięci pilotów:
• 1 długie mignięcie = pamięć pusta
• 2 szybkie mignięcia = kod stały
• 3 szybkie mignięcia = kod zmienny
900RXI23
900RXM23
FIX/ROLLING
FIX/ROLLING
SUB/ORION
SUB/ORION
433.92 MHz
433.92 MHz
5 Vdc
Vac/ (Vdc) 12/ (24)
Vac/ (Vdc) 12/ (24)
18 m A
44 m A
50 Ω
50 Ω
4
2
24 Vdc, 1 A MAX,
24 Vdc, 1 A MAX,
-
NORM. OTWARTY
NORM. OTWARTY
-108 dB
-20°+55° C
-20°+55° C
J1
PRZYCISK
LED
+ (~)
12/24
- (~)
Vac/Vdc
OUT 1
OUT 2
RXM23
J1:
= 12 Vac/Vdc
= 24Vac/Vdc
wyjścia monostabilny impulsywnych
OUT1-OUT2=
4.1 WPROWADZANIE PILOTA DO PAMIĘCI
UWAGA: Po aktywowaniu funkcji wprowadzania pilota do pamięci, w odbiorniku
może zostać zapisany każdy pilot znajdujący się w polu odbioru. Aby ograniczyć
zasięg odbiornika, odłączyć tymczasowo antenę.
FAZA OPIS
Wcisnąć i zwolnić przycisk odbiornika taką liczbę razy,
która równa jest numerowi wyjścia wybranego do
aktywacji: 1 raz dla wyjścia 1, 2 razy dla wyjścia 2 itd.
1
Aby poznać funkcję aktywowaną przez wyjście odbior-
nika patrz instrukcja centrali lub urządzenia, na którym
zostanie zamontowany odbiornik
Znajdująca się na odbiorniku dioda LED błyska taką
2
liczbę razy, jaka odpowiada numerowi wybranego
wyjścia; błyski przedzielane są pauzą trwającą 1 s
W ciągu 7 sekund należy wcisnąć i przytrzymać przez
3
co najmniej 2 sekundy przycisk pilota, który chcemy
wprowadzić do pamięci
Jeżeli wprowadzanie pilota do pamięci zakończyło się
4
powodzeniem, na odbiorniku pojawi się jeden długi
błysk
W celu wprowadzenia do pamięci innego pilota na tym
5
samym wyjściu, powtórzyć czynności z punktu 3
Po 7 sekundach nieaktywności odbiornik
Uwag.
kończy automatycznie fazę programowania
4.2 KASOWANIE PILOTA
FAZA OPIS
Wcisnąć i przytrzymać przycisk odbiornika do momen-
1
tu zaświecenia się diody LED (ok. 3 sekundy)
W ciągu 7 sekund wcisnąć przycisk pilota, który ma zostać
2
skasowany, i przytrzymać aż do momentu zgaśnięcia dio-
18 m A
dy LED na odbiorniku. Zwolnić przycisk pilota
44 m A
Po upływie ok. 1 sekundy od zwolnienia przycisku,
50 Ω
3
dioda LED na odbiorniku zaczyna migać
2
Zatwierdzić kasowanie poprzez wciśnięcie przycisku
4
RX
-108 dB
Jeżeli kasowanie pilota zakończyło się powodzeniem,
5
na odbiorniku pojawi się 1 długie mignięcie
Po 7 sekundach nieaktywności odbiornik kończy
Uwag.
automatycznie fazę kasowania
PRZYCISK
LED
4.3 CAŁKOWITE KASOWANIE PAMIĘCI ODBIORNIKA
FAZA OPIS
Wcisnąć i przytrzymać przycisk odbiornika do momen-
1
tu zaświecenia się diody LED (ok. 3 sekundy) a potem
jej zgaśnięcia (ok. 3 sekundy). Zwolnić przycisk
Po upływie ok. 1 sekundy od zwolnienia przycisku,
2
dioda LED na odbiorniku zaczyna migać
Wcisnąć przycisk odbiornika w trakcie trzeciego
3
mignięcia
Jeżeli kasowanie pilota zakończyło się powodzeniem,
4
na odbiorniku pojawi się 1 długie mignięcie
4.4 ZDALNE WPROWADZANIE PILOTA DO PAMIĘCI PRZY
POMOCY PILOTA WCZEŚNIEJ WPROWADZONEGO
Istnieje możliwość wprowadzenia pilota do pamięci bez dostępu do odbiornika. W tym
celu należy dysponować pilotem, który został już wprowadzony do pamięci, oraz
wykonać poniższą procedurę.
Procedurę zdalnego kopiowania należy wykonać w obszarze obsługiwanym przez.
FAZA OPIS
odbiornik.
Wcisnąć i przytrzymać przez co najmniej 5 sekund
1
przycisk nowego pilota, który ma zostać wprowadzony
do pamięci
Wcisnąć i przytrzymać przez co najmniej 3 sekundy
przycisk starego pilota, który ma zostać skopiowany
2
(jeżeli wcześniejsza faza 1 zakończona została
powodzeniem, napęd nie zostanie uruchomiony)
Wcisnąć i przytrzymać przez co najmniej 3 sekundy
3
przycisk nowego pilota, który ma zostać wprowadzony
do pamięci
Wcisnąć i przytrzymać przez co najmniej 3 sekundy
przycisk starego pilota, który ma zostać skopiowany,
4
na znak zatwierdzenia, a następnie zakończyć fazę
programowania
Po 7 sekundach nieaktywności odbiornik kończy
Uwag.
automatycznie fazę programowania
5 - ODBIÓR TECHNICZNY ORAZ ODDANIE DO UŻYTKOWANIA
Instalacja może zostać oddana do użytkowania po przeprowadzeniu przez wykwalifiko-
wanego technika odbioru technicznego. Technik zobowiązany jest do wykonania testów
wymaganych przepisami wskazanymi w zależności od istniejących zagrożeń oraz do
sprawdzenia, czy instalacja spełnia wymogi określone w mających zastosowanie ure-
gulowaniach.
PRZYKŁAD
+
+ 1s
+1s
2s
3s
PRZYKŁAD
(>3s)->
->
0,5s
0,5s
3s
PRZYKŁAD
(>3s)->
(>3s)->
(1s)+
(1s)+
PRZYKŁAD
>5s
>3s
>3s
>3s
