Réglage de correction de
hauteur de coupe de la tête de
coupe centrale
Lorsque toutes les têtes de coupe sont réglées à la même
hauteur de coupe à l'aide des bagues indicatrices, il est possible
que la tête centrale produise une hauteur de coupe plus haute
que les têtes latérales. La tête centrale est tirée alors que les
têtes latérales sont poussées, ce qui entraîne des angles de
coupe légèrement différents par rapport au sol. La différence
de hauteur de coupe qui en résulte dépend du terrain, mais
des résultats satisfaisants peuvent être obtenus en réglant la
bague indicatrice de la tête de coupe centrale plus bas que
pour les têtes latérales.
Commande de position des
têtes de coupe
Les têtes de coupe peuvent être relevées ou baissées
indépendamment en utilisant la rangée de 3 interrupteurs de
commande.
1. Pour abaisser les têtes de coupe, actionnez les
interrupteurs de commande vers le bas et relâchez-les.
L'interrupteur d'entraînement des têtes de coupe doit
être activé (en avant) pour ce faire ; l'entraînement des
cylindres est actionné quand les têtes de coupe sont à
environ 150 mm au-dessus du sol. La ou les têtes de
coupe sont maintenant en mode « flottant » et suivent
les contours du terrain.
2. Pour relever les têtes de coupe, actionnez les
interrupteurs de commande de relevage vers le
haut et maintenez en position 3. Si l'interrupteur
d'entraînement des têtes de coupe est en position
Marche, les cylindres sont immédiatement débrayés.
3. Relâchez les interrupteurs de commande lorsque les
têtes de coupe sont à la hauteur voulue.
Les interrupteurs de commande retournent
automatiquement en position 2 (neutre) et les bras sont
bloqués en position par le système hydraulique.
Réglage du relevage limité
automatique des têtes de
coupe
Pour l'activation, placez l'interrupteur de relevage limité
automatique en position de marche.
Pour la désactivation, placez l'interrupteur de relevage limité
automatique en position d'arrêt.
Le relevage limité manuel à l'aide des trois interrupteurs
de commande du relevage est toujours possible,
indépendamment de la position de l'interrupteur automatique.
Pour relever les têtes de coupe à la position de relevage
limité : actionnez momentanément les interrupteurs vers
le haut.
Les cylindres sont immédiatement débrayés et les têtes de
coupe arrêtent de monter à environ 150 mm au-dessus du sol.
Cela fonctionne lorsque les têtes de coupe sont abaissées et
en rotation.
Le relevage limité automatique en marche arrière fait remonter
automatiquement les têtes de coupe à la position de relevage
limité en marche arrière. Elles retourneront en position
flottante lors du retour en marche avant. Les cylindres de
coupe continuent de tourner pendant cette opération.
28

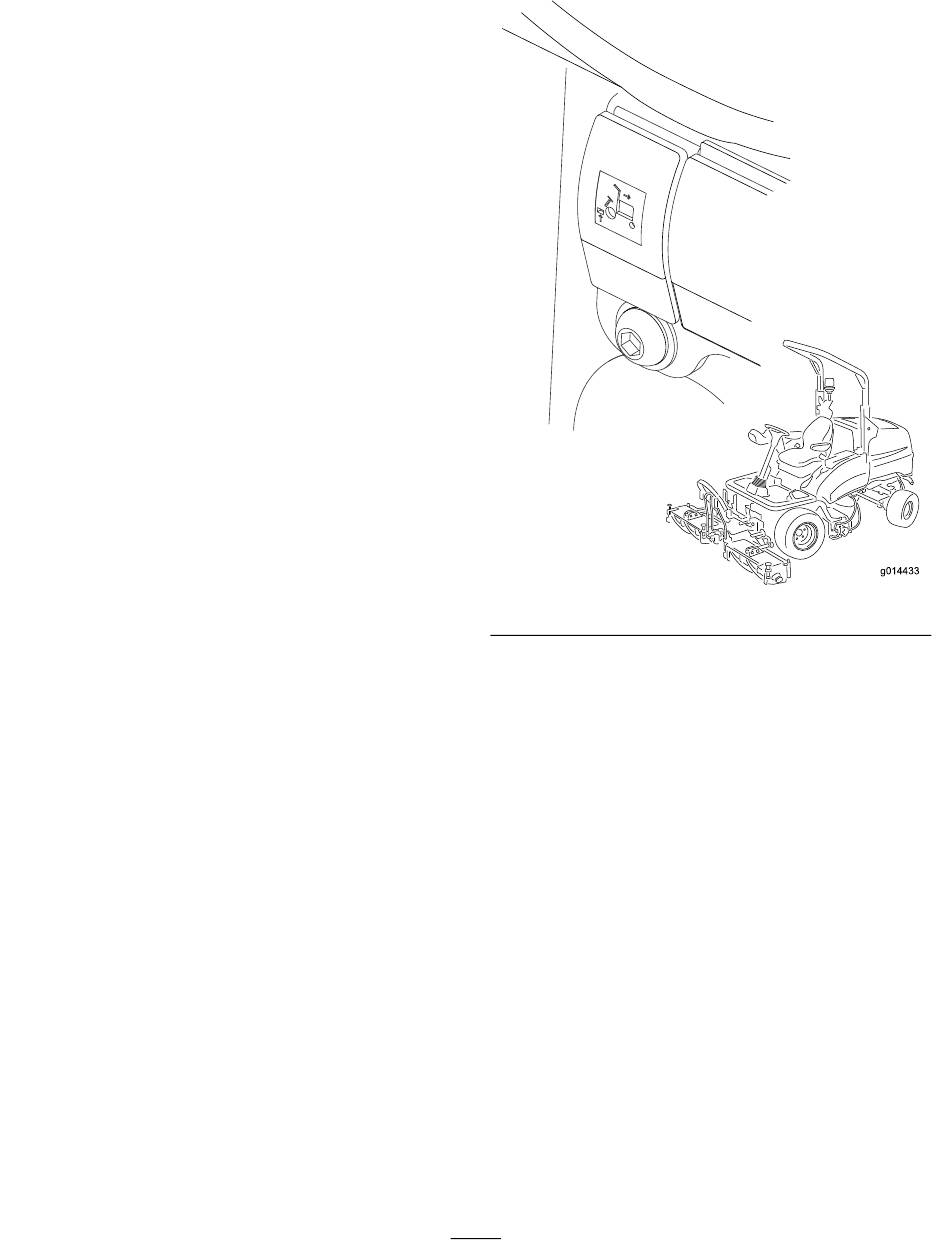

Figure 43
g014433
